AZURE-NV5014SWIR

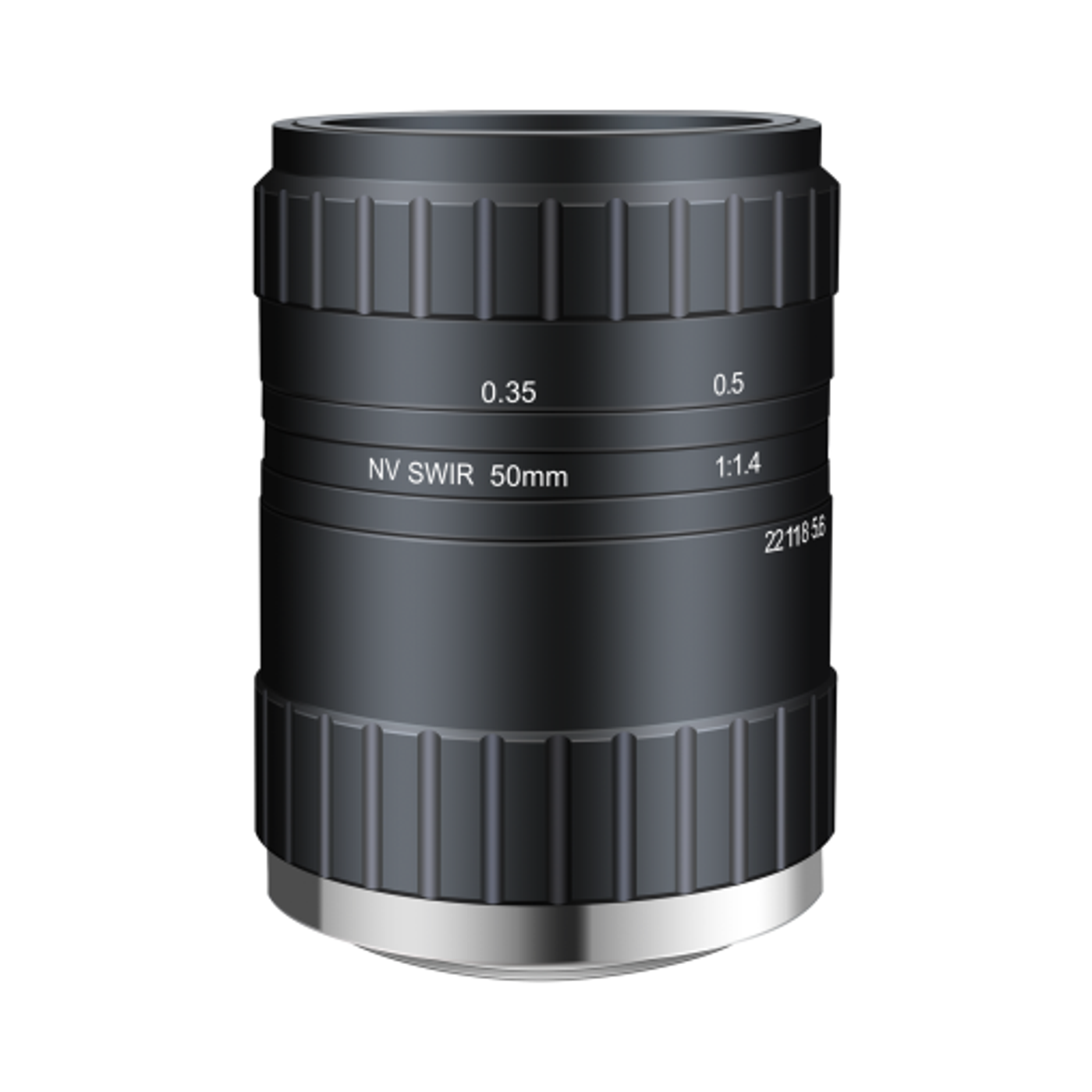

AZURE-NV5014SWIR 50 мм SWIR-объектив (28.6 мм, M42×1)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
50 ммФокусное расстояние
28.6 ммРазмер матрицы
90lp/mmРазрешающая способность
M42×1Крепление
F1.4Диафрагма
0.25m~1mРабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ63×83.2 мм
- Вес-
- Заднее фокусное расстояние17.96 мм
- Резьба под фильтрM49×0.75
- КреплениеM42×1
Обзор модели
AZURE-NV5014SWIR — SWIR-объектив. В карточке указаны матрица 28,6 мм, крепление M42×1, дисторсия менее 0,22%, рабочее расстояние 0,25 м–1 м, фокусное расстояние 50 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 50 мм |
| Размер матрицы | 28.6 мм |
| Разрешающая способность | 90lp/mm |
| Крепление | M42×1 |
| Диафрагма | F1.4 |
| Рабочее расстояние | 0.25m~1m |
| Резьба под фильтр | M49×0.75 |
| Поле зрения | 4/3"靶面 23.18°×14.05°×18.66°; 1"靶面 16.64°×10.03°×13.35° |
| Дисторсия | ＜-0.22% |
| Заднее фокусное расстояние | 17.96 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ63×83.2 мм |
| Вес | - |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
