SAM-SWIR35-F14-C43

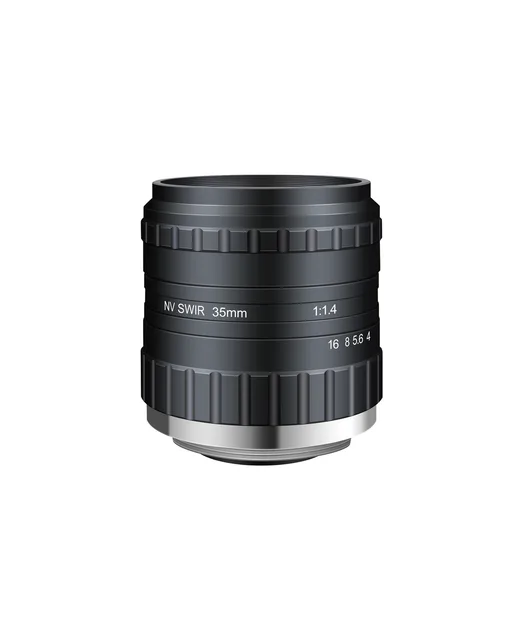

SAM-SWIR35-F14-C43 — 35 мм SWIR-объектив (900 - 1700 nm, 4/3", M42 T)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
35 ммФокусное расстояние
4/3"Размер матрицы
60 lp/mmРазрешающая способность
M42 (T)Крепление
F1.4 - F16Диафрагма
300 мм - ∞Рабочее расстояние

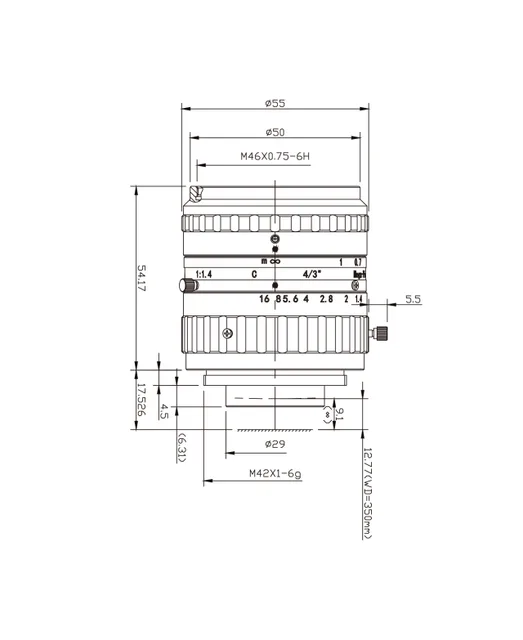

Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ55 x 54.17 мм
- Вес292.3 г
- Заднее фокусное расстояние9.1 мм
- Резьба под фильтрM46 x 0.75
- КреплениеM42 (T)
Обзор модели
SAM-SWIR35-F14-C43 — SWIR-объектив. В карточке указаны матрица 4/3", крепление M42 (T), дисторсия менее 0,4%, рабочее расстояние 300 мм–∞, спектральный диапазон 900–1700 нм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 35 мм |
| Размер матрицы | 4/3" |
| Разрешающая способность | 60 lp/mm |
| Крепление | M42 (T) |
| Диафрагма | F1.4 - F16 |
| Рабочее расстояние | 300 мм - ∞ |
| Резьба под фильтр | M46 x 0.75 |
| Спектральный диапазон | 900 - 1700 nm |
| Поле зрения | 31.2° x 18.7° x 25.4° |
| Дисторсия | <-0.4% |
| Заднее фокусное расстояние | 9.1 мм |
| Ирисовая диафрагма | Ручная, со стопорным винтом |
| Габариты | Φ55 x 54.17 мм |
| Вес | 292.3 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
