SAM-SWIR8.5-F14-C23

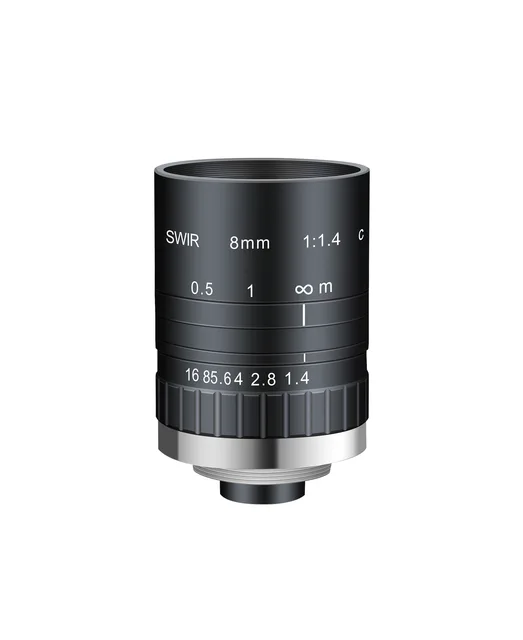

SAM-SWIR8.5-F14-C23 — 8.5 мм SWIR-объектив (900 - 1700 nm, 2/3", C-Mount)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
8.5 ммФокусное расстояние
2/3"Размер матрицы
60 lp/mmРазрешающая способность
C-MountКрепление
F1.4 - F16Диафрагма
200 мм - ∞Рабочее расстояние
Габариты

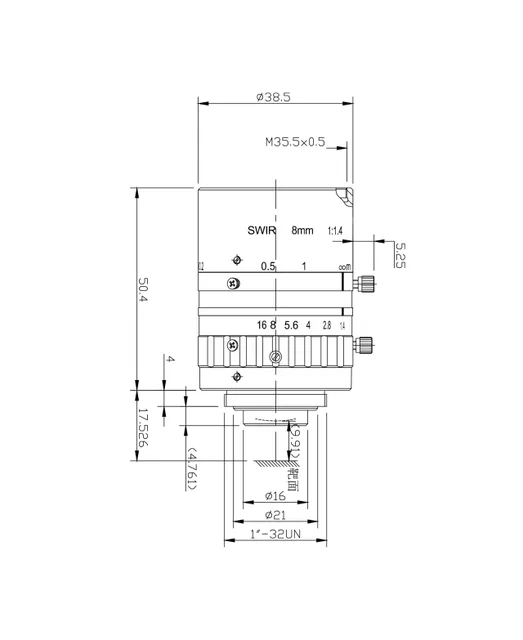

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ38.5 x 50.4 мм
- Вес156 г
- Заднее фокусное расстояние9.91 мм
- Резьба под фильтрM35.5 x 0.5
- КреплениеC-Mount
Обзор модели
SAM-SWIR8.5-F14-C23 — SWIR-объектив. В карточке указаны матрица 2/3", крепление C-Mount, дисторсия менее 1,2%, рабочее расстояние 200 мм–∞, спектральный диапазон 900–1700 нм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 8.5 мм |
| Размер матрицы | 2/3" |
| Разрешающая способность | 60 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F1.4 - F16 |
| Рабочее расстояние | 200 мм - ∞ |
| Резьба под фильтр | M35.5 x 0.5 |
| Спектральный диапазон | 900 - 1700 nm |
| Поле зрения | 61° x 42.8° x 54.8° |
| Дисторсия | <-1.2% |
| Заднее фокусное расстояние | 9.91 мм |
| Ирисовая диафрагма | Ручная, со стопорным винтом |
| Габариты | Φ38.5 x 50.4 мм |
| Вес | 156 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли SAM-SWIR8.5-F14-C23, или предложим более подходящий вариант.
