SAM-UV78-F38-C1

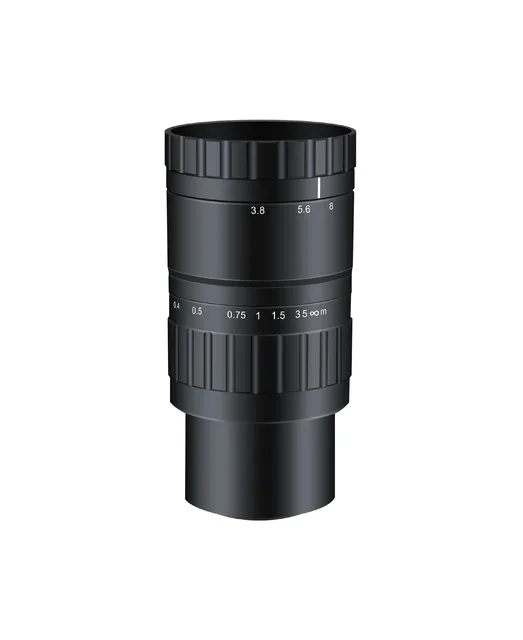

SAM-UV78-F38-C1 — 78 мм УФ-объектив (200 - 400 nm, 1", C-Mount)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
78 ммФокусное расстояние
1"Размер матрицы
100 lp/mmРазрешающая способность
C-MountКрепление
F3.8Диафрагма
400 мм - ∞Рабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ52 x 104.84 мм
- Заднее фокусное расстояние65.02 мм
- Резьба под фильтрM30.5 x 0.5
- КреплениеC-Mount
Обзор модели
SAM-UV78-F38-C1 — УФ-объектив. В карточке указаны матрица 1", крепление C-Mount, дисторсия менее 0,05%, рабочее расстояние 400 мм–∞, спектральный диапазон 200–400 нм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 78 мм |
| Размер матрицы | 1" |
| Разрешающая способность | 100 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F3.8 |
| Рабочее расстояние | 400 мм - ∞ |
| Резьба под фильтр | M30.5 x 0.5 |
| Спектральный диапазон | 200 - 400 nm |
| Поле зрения | 11.16° x 6.71° x 8.94° |
| Дисторсия | <-0.05% |
| Заднее фокусное расстояние | 65.02 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ52 x 104.84 мм |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
