SAM-SWIR50-F14-C1

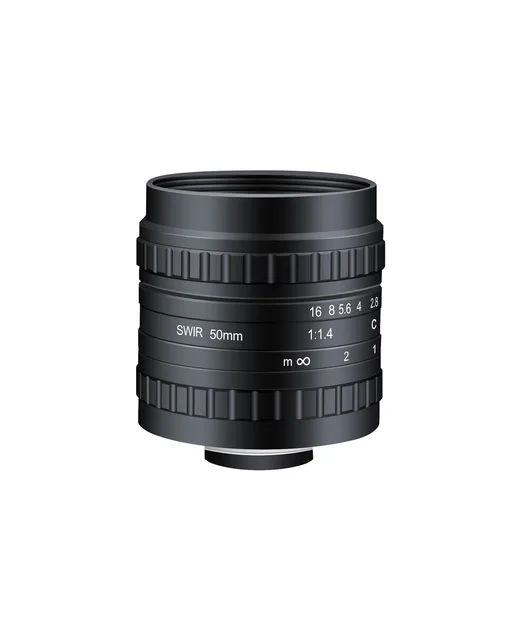

SAM-SWIR50-F14-C1 — 50 мм SWIR-объектив (900 - 1700 nm, 1", C-Mount)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
50 ммФокусное расстояние
1"Размер матрицы
50 lp/mmРазрешающая способность
C-MountКрепление
F1.4 - F16Диафрагма
500 мм - ∞Рабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ52 x 51.22 мм
- Вес245 г
- Заднее фокусное расстояние11.29 мм
- Резьба под фильтрM46 x 0.75
- КреплениеC-Mount
Обзор модели
SAM-SWIR50-F14-C1 — SWIR-объектив. В карточке указаны матрица 1", крепление C-Mount, дисторсия менее 0,05%, рабочее расстояние 500 мм–∞, спектральный диапазон 900–1700 нм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 50 мм |
| Размер матрицы | 1" |
| Разрешающая способность | 50 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F1.4 - F16 |
| Рабочее расстояние | 500 мм - ∞ |
| Резьба под фильтр | M46 x 0.75 |
| Спектральный диапазон | 900 - 1700 nm |
| Поле зрения | 12.55° x 7.55° x 10.06° |
| Дисторсия | <0.05% |
| Заднее фокусное расстояние | 11.29 мм |
| Ирисовая диафрагма | Ручная, со стопорным винтом |
| Габариты | Φ52 x 51.22 мм |
| Вес | 245 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли SAM-SWIR50-F14-C1, или предложим более подходящий вариант.
