AZURE-2408M42
AZURE-2408M42 24 мм объектив машинного зрения (4/3”, M42×1)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
24 ммФокусное расстояние
4/3”Размер матрицы
50 Ip/mmРазрешающая способность
M42×1Крепление
F0.8Диафрагма
M67×0.75Резьба под фильтр
Габариты

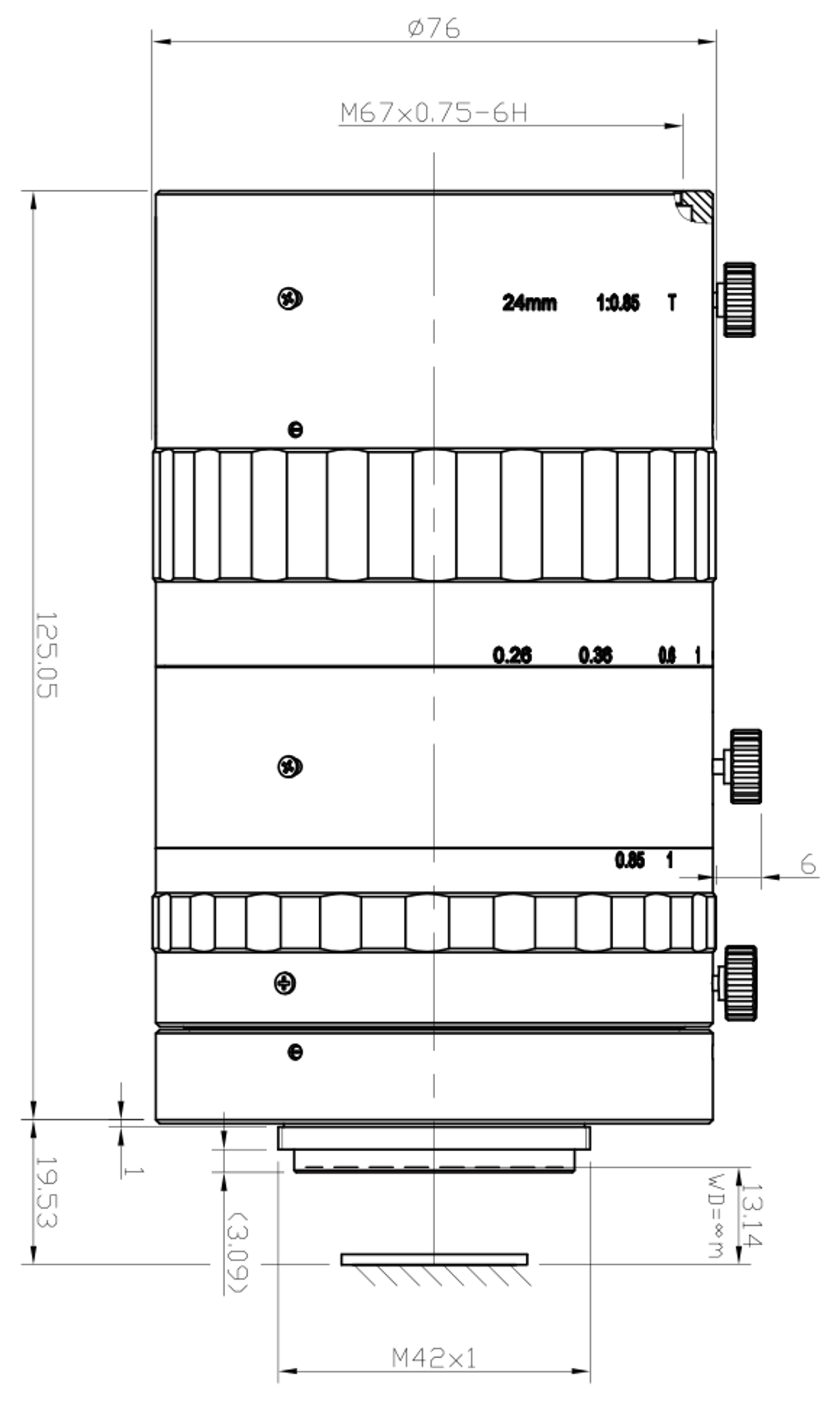

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ76×125.5 мм
- Вес-
- Заднее фокусное расстояние13.14 мм
- Резьба под фильтрM67×0.75
- КреплениеM42×1
Обзор модели
AZURE-2408M42 — Объектив машинного зрения. В карточке указаны матрица 4/3”, крепление M42×1, дисторсия 5,6%, фокусное расстояние 24 мм, диафрагма F0,8.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 24 мм |
| Размер матрицы | 4/3” |
| Разрешающая способность | 50 Ip/mm |
| Крепление | M42×1 |
| Диафрагма | F0.8 |
| Резьба под фильтр | M67×0.75 |
| Поле зрения | 1"靶面 35.93°×21.91°×29.1°; 2/3"靶面 24.8°×14.88°×19.84° |
| Дисторсия | 5.6% |
| Заднее фокусное расстояние | 13.14 мм |
| Ирисовая диафрагма | Ручная диафрагма |
| Габариты | Φ76×125.5 мм |
| Вес | - |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
