LH1635A

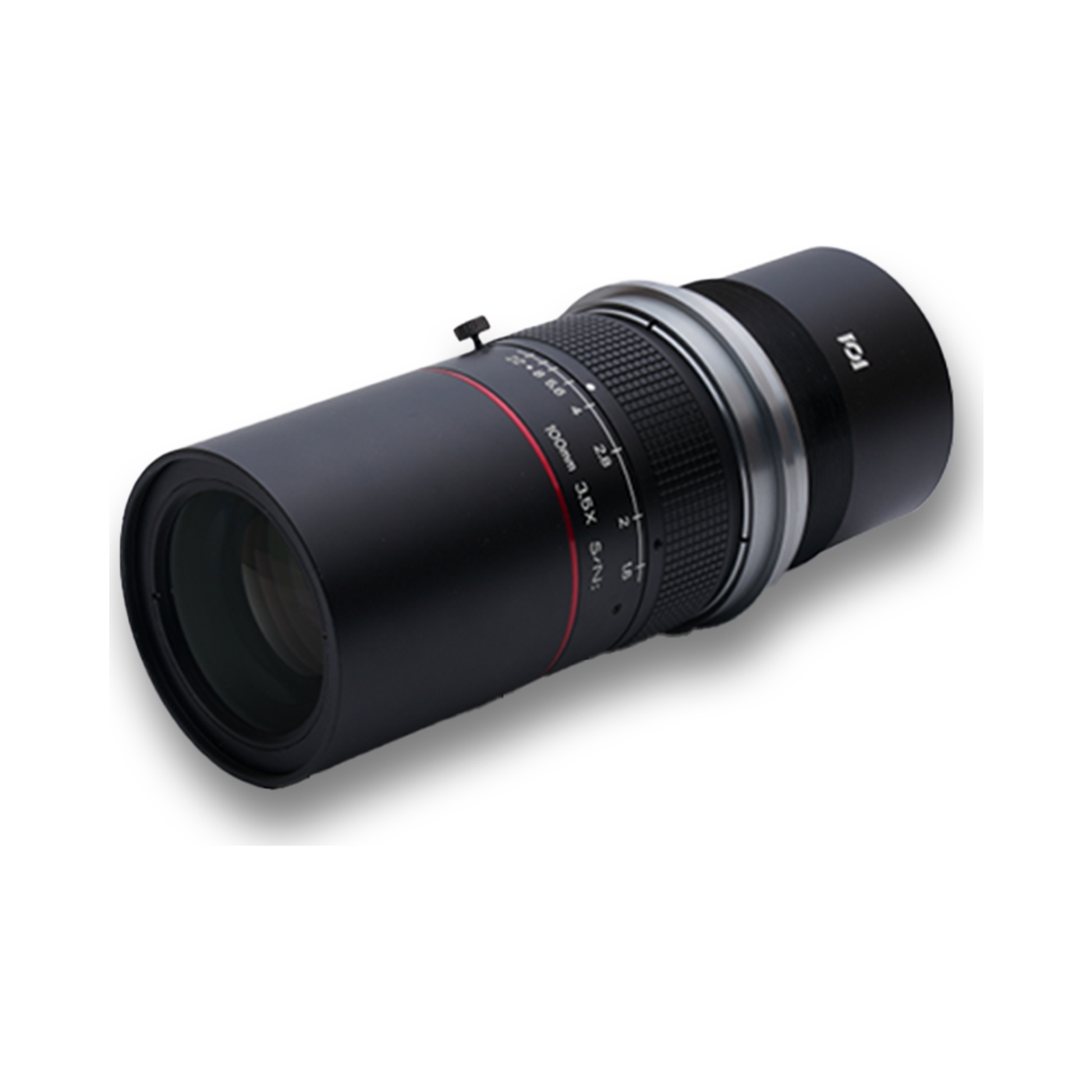

LH1635A 100 мм объектив для линейного сканирования (φ82, V-Mount(φ64))
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
100 ммФокусное расстояние
3.35-3.65Увеличение
φ82Размер матрицы
V-Mount(φ64)Крепление
1.6-22Диафрагма
48.4Рабочее расстояние
Габариты

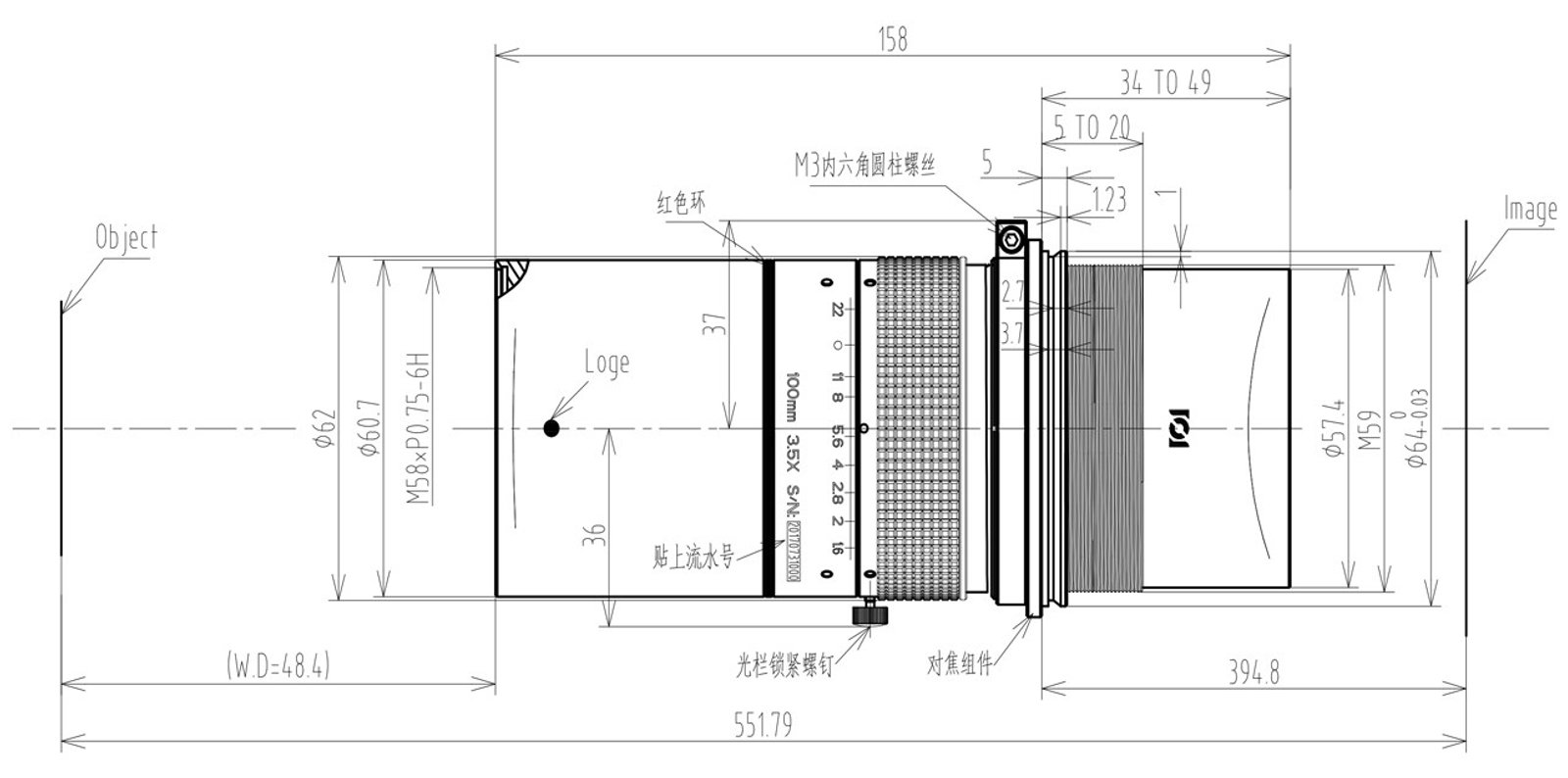

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- Габаритыφ74*158
- Резьба под фильтр标准倍率
- КреплениеV-Mount(φ64)
Обзор модели
LH1635A — Объектив для линейного сканирования. В карточке указаны матрица φ82, крепление V-Mount（φ64）, дисторсия менее 0,01%, рабочее расстояние 48,4, увеличение 3,35–3,65.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 100 мм |
| Увеличение | 3.35-3.65 |
| Размер матрицы | φ82 |
| Крепление | V-Mount(φ64) |
| Диафрагма | 1.6-22 |
| Рабочее расстояние | 48.4 |
| Резьба под фильтр | 标准倍率 |
| Поле зрения | FOV 26.6° |
| Дисторсия | ＜0.01% |
| Габариты | φ74*158 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли LH1635A, или предложим более подходящий вариант.
