AZURE-1623ML12M

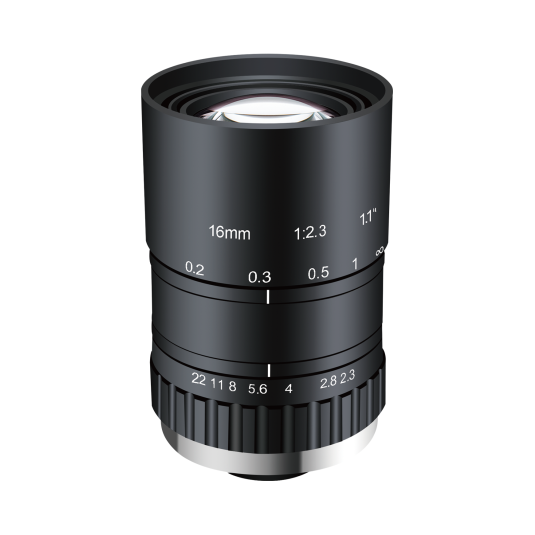

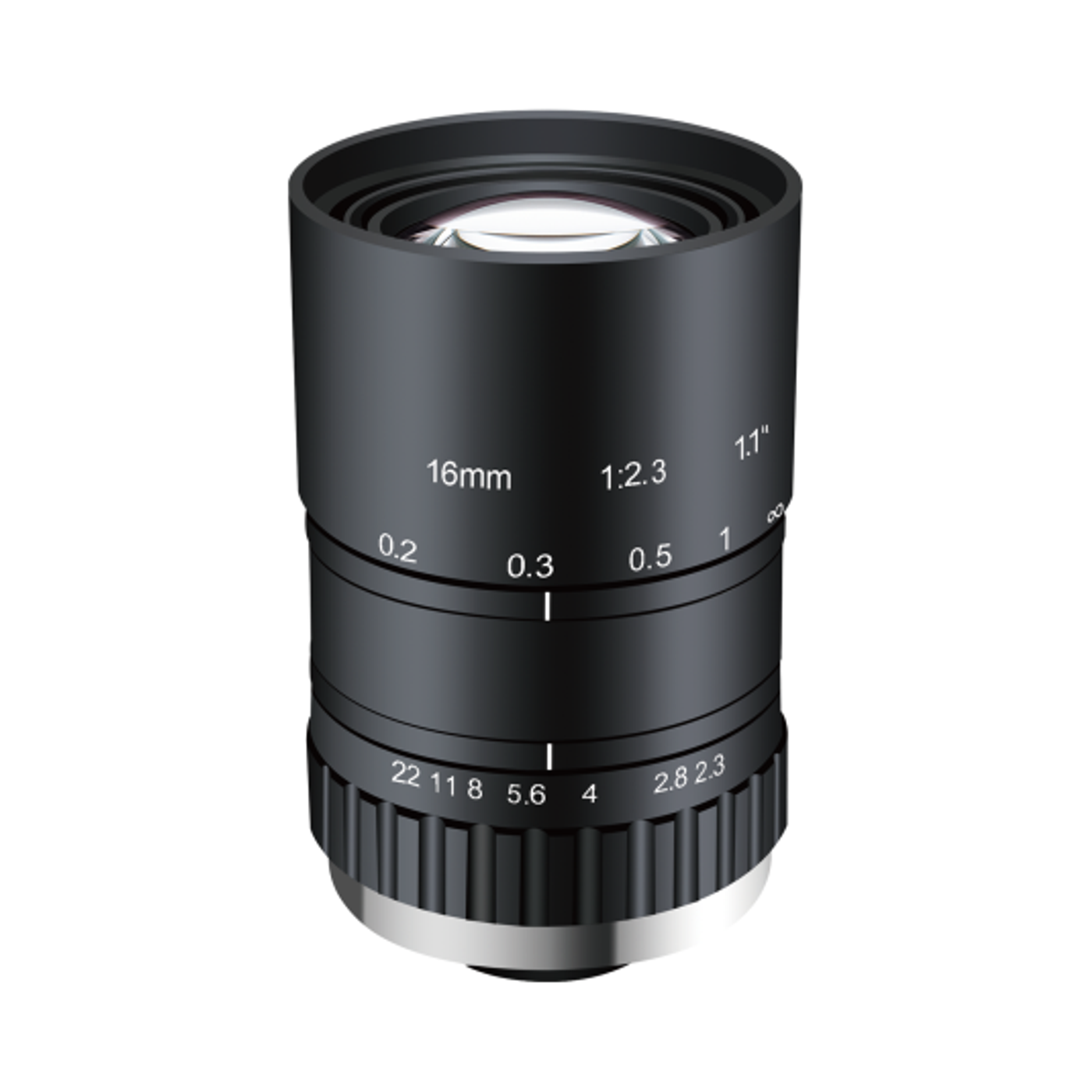

AZURE-1623ML12M 16 мм объектив машинного зрения (1.1", C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
16 ммФокусное расстояние
1.1"Размер матрицы
150lp/mmРазрешающая способность
CКрепление
F2.3~F22Диафрагма
0.1m~∞Рабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ46×69.03 мм
- Вес226.3 г
- Заднее фокусное расстояние12.42 мм
- Резьба под фильтрM43×0.75
- КреплениеC
Обзор модели
AZURE-1623ML12M — Объектив машинного зрения. В карточке указаны матрица 1,1", крепление C-Mount, дисторсия менее 0,4%, рабочее расстояние 0,1 м–∞, фокусное расстояние 16 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 16 мм |
| Размер матрицы | 1.1" |
| Разрешающая способность | 150lp/mm |
| Крепление | C |
| Диафрагма | F2.3~F22 |
| Рабочее расстояние | 0.1m~∞ |
| Резьба под фильтр | M43×0.75 |
| Поле зрения | 1.1"靶面 54.39°×34.45°×44.56° |
| Дисторсия | <0.4% |
| Заднее фокусное расстояние | 12.42 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ46×69.03 мм |
| Вес | 226.3 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
