AZURE-1618M3M

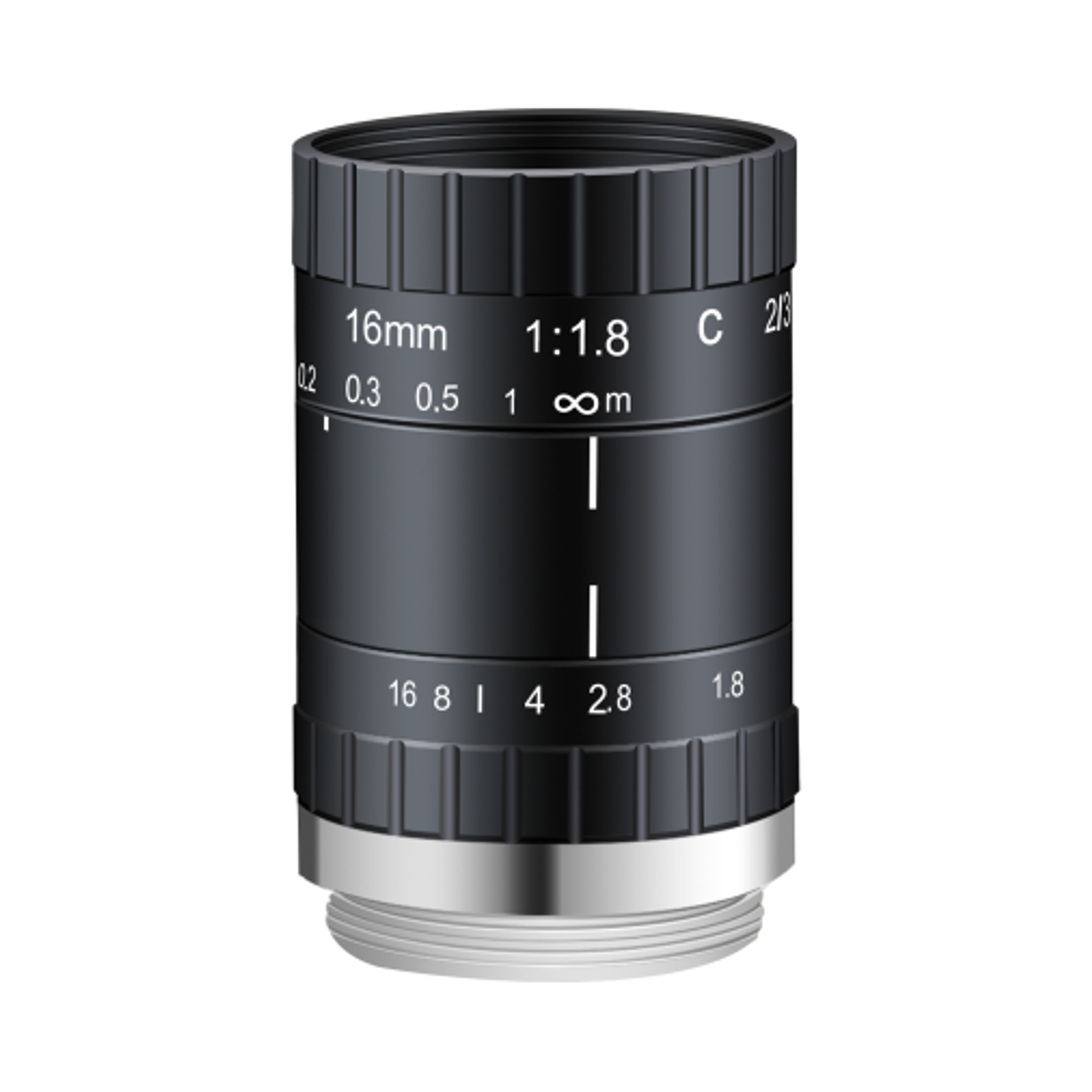

AZURE-1618M3M 16 мм объектив машинного зрения (2/3", C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
16 ммФокусное расстояние
2/3"Размер матрицы
120lp/mmРазрешающая способность
CКрепление
F1.8~F16Диафрагма
0.1m~∞Рабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ29×41.47 мм
- Вес71 г
- Заднее фокусное расстояние13.50 мм
- Резьба под фильтрM27×0.5
- КреплениеC
Обзор модели
AZURE-1618M3M — Объектив машинного зрения. В карточке указаны матрица 2/3", крепление C-Mount, дисторсия менее 0,35%, рабочее расстояние 0,1 м–∞, фокусное расстояние 16 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 16 мм |
| Размер матрицы | 2/3" |
| Разрешающая способность | 120lp/mm |
| Крепление | C |
| Диафрагма | F1.8~F16 |
| Рабочее расстояние | 0.1m~∞ |
| Резьба под фильтр | M27×0.5 |
| Поле зрения | 2/3"靶面 36.8°×22.5°×29.8° |
| Дисторсия | <-0.35% |
| Заднее фокусное расстояние | 13.50 мм |
| Ирисовая диафрагма | M-Iris |
| Габариты | Φ29×41.47 мм |
| Вес | 71 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
