AZURE-0814M3M

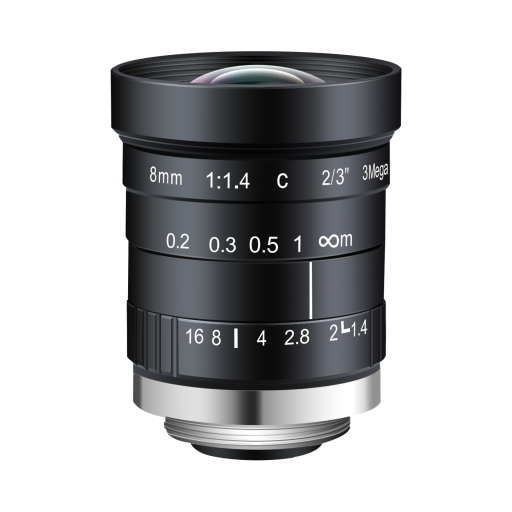

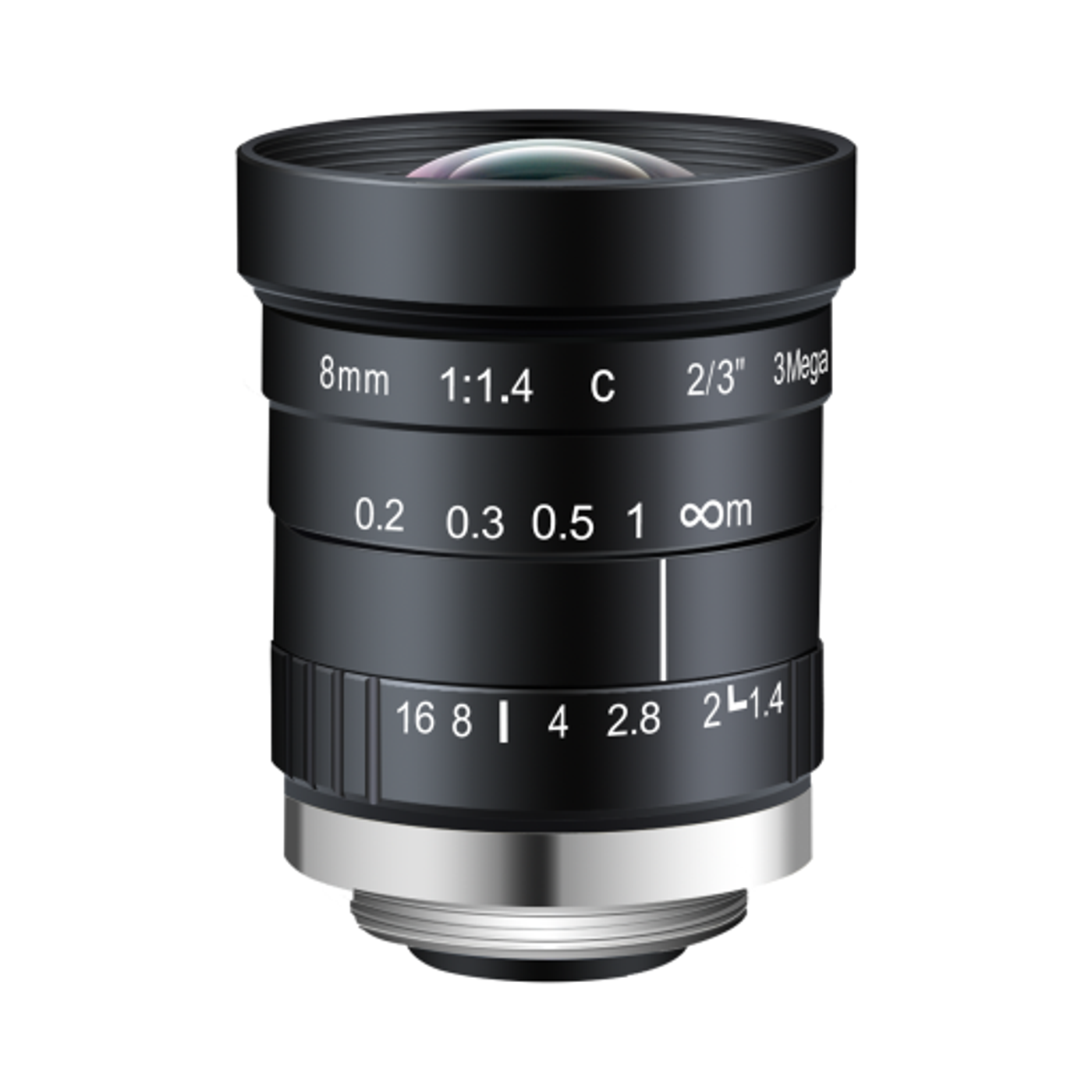

AZURE-0814M3M 8 мм объектив машинного зрения (2/3", C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
8 ммФокусное расстояние
2/3"Размер матрицы
120lp/mmРазрешающая способность
CКрепление
F1.4~F16Диафрагма
0.1m~∞Рабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ39×46.15 мм
- Вес220 г
- Заднее фокусное расстояние12.56 мм
- Резьба под фильтрM37×0.5
- КреплениеC
Обзор модели
AZURE-0814M3M — Объектив машинного зрения. В карточке указаны матрица 2/3", крепление C-Mount, дисторсия менее 0,7%, рабочее расстояние 0,1 м–∞, фокусное расстояние 8 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 8 мм |
| Размер матрицы | 2/3" |
| Разрешающая способность | 120lp/mm |
| Крепление | C |
| Диафрагма | F1.4~F16 |
| Рабочее расстояние | 0.1m~∞ |
| Резьба под фильтр | M37×0.5 |
| Поле зрения | 2/3"靶面 64.26°×41.66°×53.76° |
| Дисторсия | <0.7% |
| Заднее фокусное расстояние | 12.56 мм |
| Ирисовая диафрагма | M-Iris |
| Габариты | Φ39×46.15 мм |
| Вес | 220 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
