SAM-FA3.7F28-C23

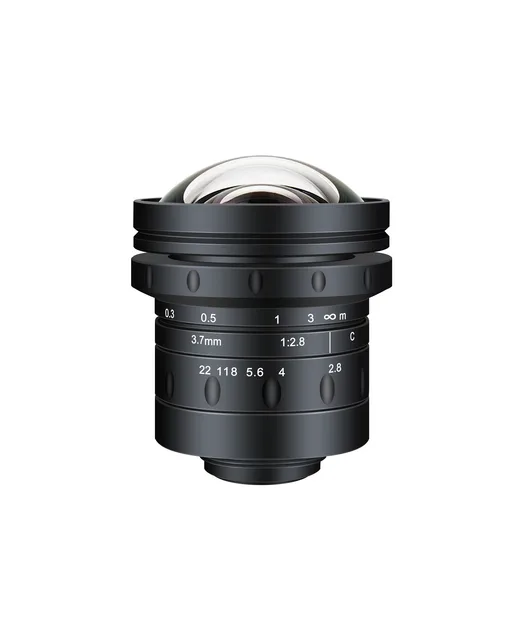

SAM-FA3.7F28-C23 — 3.7 мм объектив машинного зрения (2/3", C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
3.7 ммФокусное расстояние
2/3"Размер матрицы
200 lp/mmРазрешающая способность
C-MountКрепление
F2.8 - F22Диафрагма
100 мм - ∞Рабочее расстояние
Габариты

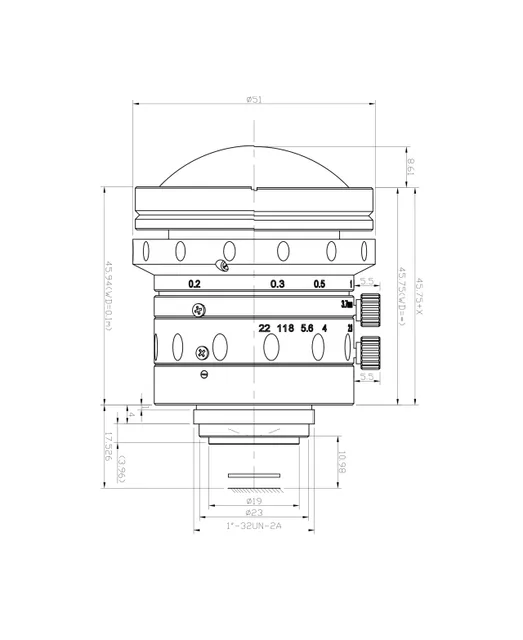

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ51 x 45.94 мм
- Вес215 г
- Заднее фокусное расстояние10.98 мм
- КреплениеC-Mount
Обзор модели
SAM-FA3.7F28-C23 — Объектив машинного зрения. В карточке указаны матрица 2/3", крепление C-Mount, дисторсия менее 1,73%, рабочее расстояние 100 мм–∞, фокусное расстояние 3,7 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 3.7 мм |
| Размер матрицы | 2/3" |
| Разрешающая способность | 200 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F2.8 - F22 |
| Рабочее расстояние | 100 мм - ∞ |
| Поле зрения | 112.4° x 82.2° x 98.68° |
| Дисторсия | <-1.73% |
| Заднее фокусное расстояние | 10.98 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ51 x 45.94 мм |
| Вес | 215 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
