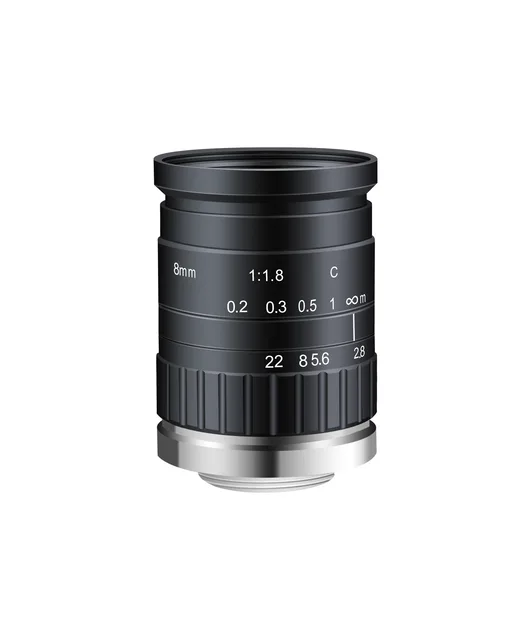

SAM-FA8F18-C23-10M — 8 мм 10 Мп объектив машинного зрения (2/3", C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
8 ммФокусное расстояние
2/3"Размер матрицы
10 МпРазрешение
200 lp/mmРазрешающая способность
C-MountКрепление
F1.8 - F22Диафрагма
Габариты

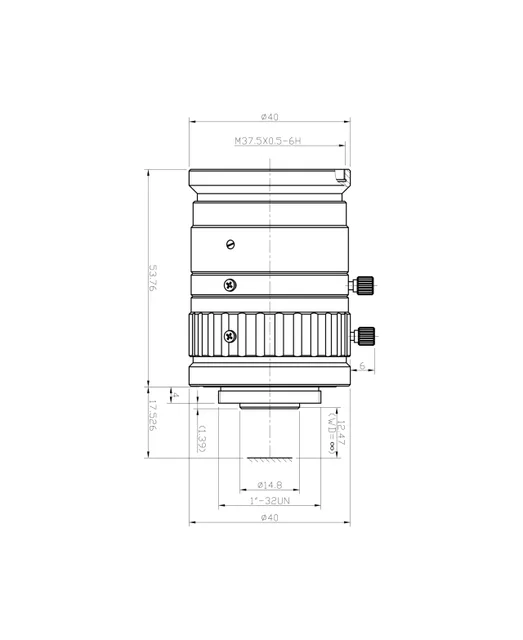

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ40 x 53.76 мм
- Вес180 г
- Заднее фокусное расстояние12.55 мм
- Резьба под фильтрM37.5 x 0.5
- КреплениеC-Mount
Обзор модели
SAM-FA8F18-C23-10M — Объектив машинного зрения. В карточке указаны матрица 2/3", крепление C-Mount, дисторсия менее 1%, рабочее расстояние 100 мм–∞, фокусное расстояние 8 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 8 мм |
| Размер матрицы | 2/3" |
| Разрешение | 10 Мп |
| Разрешающая способность | 200 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F1.8 - F22 |
| Рабочее расстояние | 100 мм - ∞ |
| Резьба под фильтр | M37.5 x 0.5 |
| Поле зрения | 65.64° x 42.7° x 55.06° |
| Дисторсия | <-1% |
| Заднее фокусное расстояние | 12.55 мм |
| Ирисовая диафрагма | Ручная, со стопорным винтом |
| Габариты | Φ40 x 53.76 мм |
| Вес | 180 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
