AZURE-1618M10M

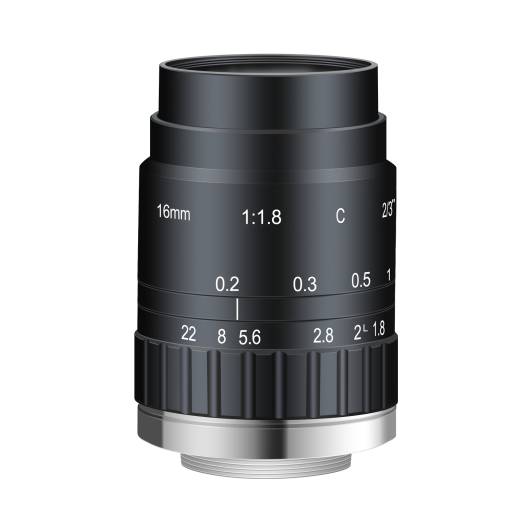

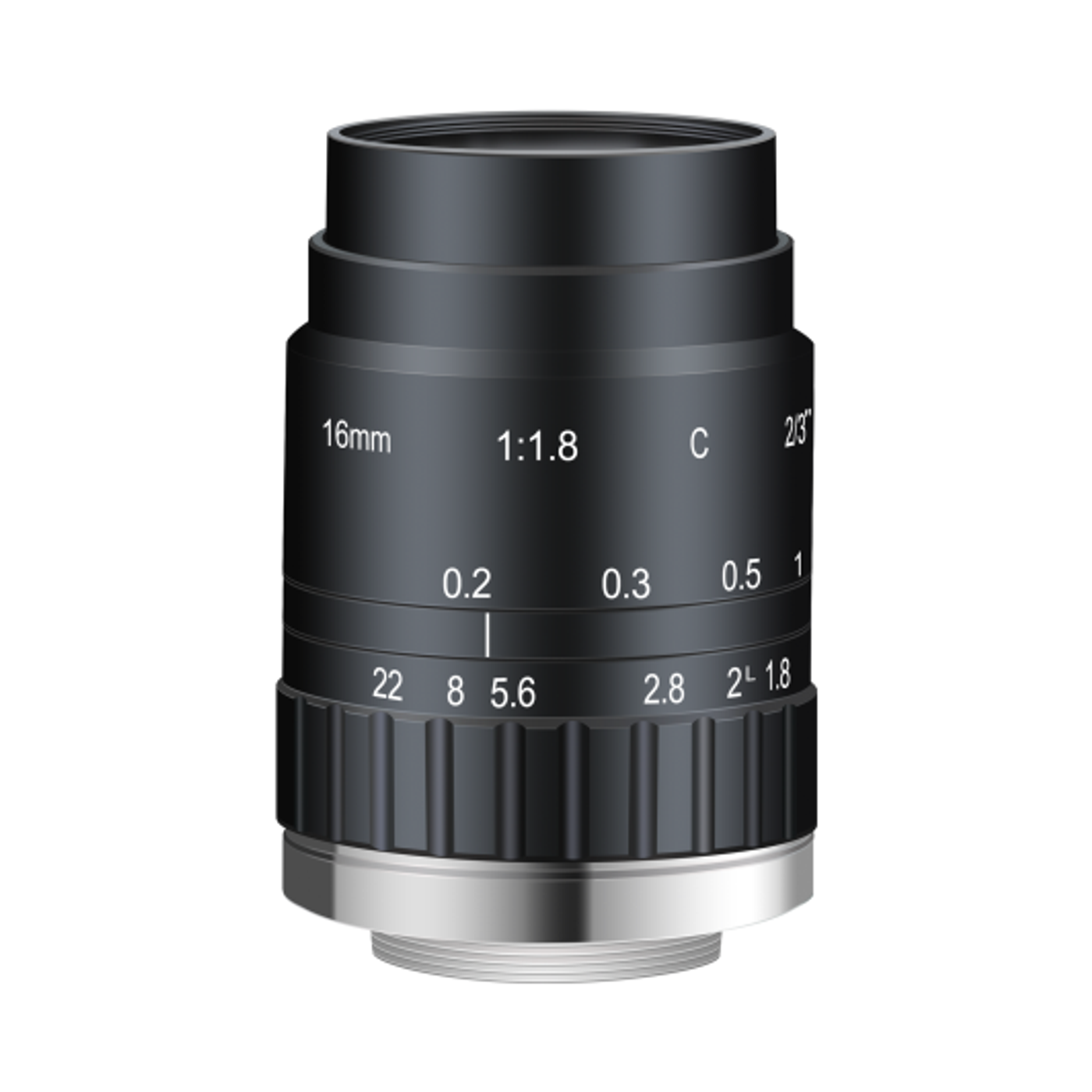

AZURE-1618M10M 16 мм объектив машинного зрения (2/3”, C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
16 ммФокусное расстояние
2/3”Размер матрицы
200IP/mmРазрешающая способность
CКрепление
F1.8~F22Диафрагма
0.2m~∞Рабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ38×53.2 мм
- Вес140 г
- Заднее фокусное расстояние14.93 мм
- Резьба под фильтрM30.5×0.5
- КреплениеC
Обзор модели
AZURE-1618M10M — Объектив машинного зрения. В карточке указаны матрица 2/3”, крепление C-Mount, дисторсия менее 0,2%, рабочее расстояние 0,2 м–∞, фокусное расстояние 16 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 16 мм |
| Размер матрицы | 2/3” |
| Разрешающая способность | 200IP/mm |
| Крепление | C |
| Диафрагма | F1.8~F22 |
| Рабочее расстояние | 0.2m~∞ |
| Резьба под фильтр | M30.5×0.5 |
| Поле зрения | 1/2“靶面 28.07°×17.06°×22.62°; 1/3“靶面 21.24°×12.84°×17.06° |
| Дисторсия | <-0.2% |
| Заднее фокусное расстояние | 14.93 мм |
| Ирисовая диафрагма | M-Iris |
| Габариты | Φ38×53.2 мм |
| Вес | 140 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
