SAM-FA35F26-C11-25M

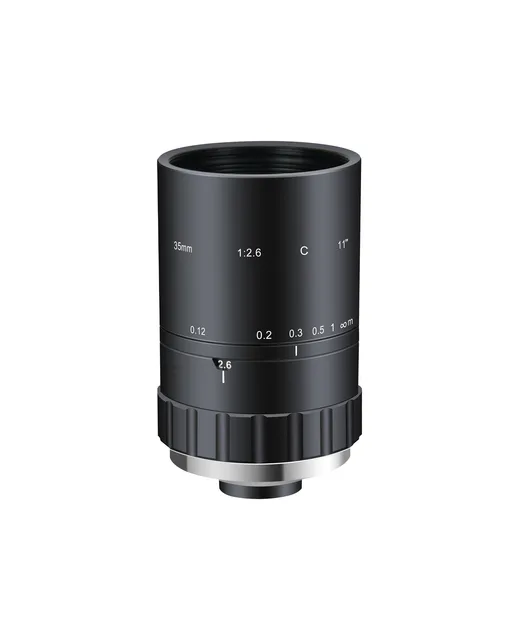

SAM-FA35F26-C11-25M — 35 мм 25 Мп объектив машинного зрения (1.1", C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
35 ммФокусное расстояние
1.1"Размер матрицы
25 МпРазрешение
200 lp/mmРазрешающая способность
C-MountКрепление
F2.6 - F22Диафрагма
Габариты

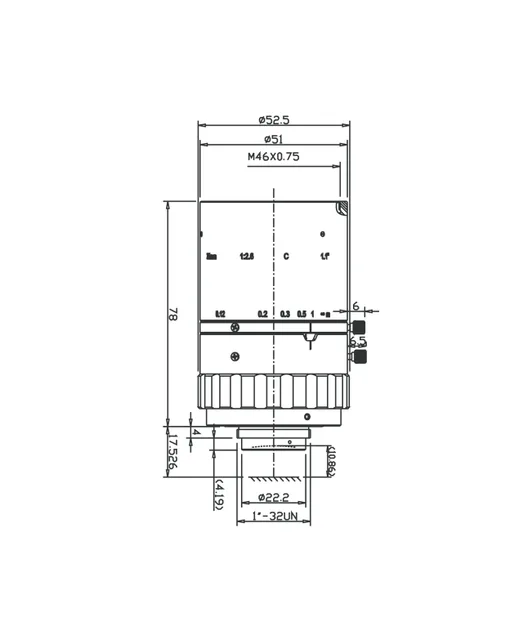

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ52.5 x 78 мм
- Заднее фокусное расстояние10.87 мм
- Резьба под фильтрM46 x 0.75
- КреплениеC-Mount
Обзор модели
SAM-FA35F26-C11-25M — Объектив машинного зрения. В карточке указаны матрица 1,1", крепление C-Mount, дисторсия менее 0,1%, рабочее расстояние 120 мм–∞, фокусное расстояние 35 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 35 мм |
| Размер матрицы | 1.1" |
| Разрешение | 25 Мп |
| Разрешающая способность | 200 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F2.6 - F22 |
| Рабочее расстояние | 120 мм - ∞ |
| Резьба под фильтр | M46 x 0.75 |
| Поле зрения | 22.06° x 13.49° x 17.87° |
| Дисторсия | <0.1% |
| Заднее фокусное расстояние | 10.87 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ52.5 x 78 мм |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
