MV11601A

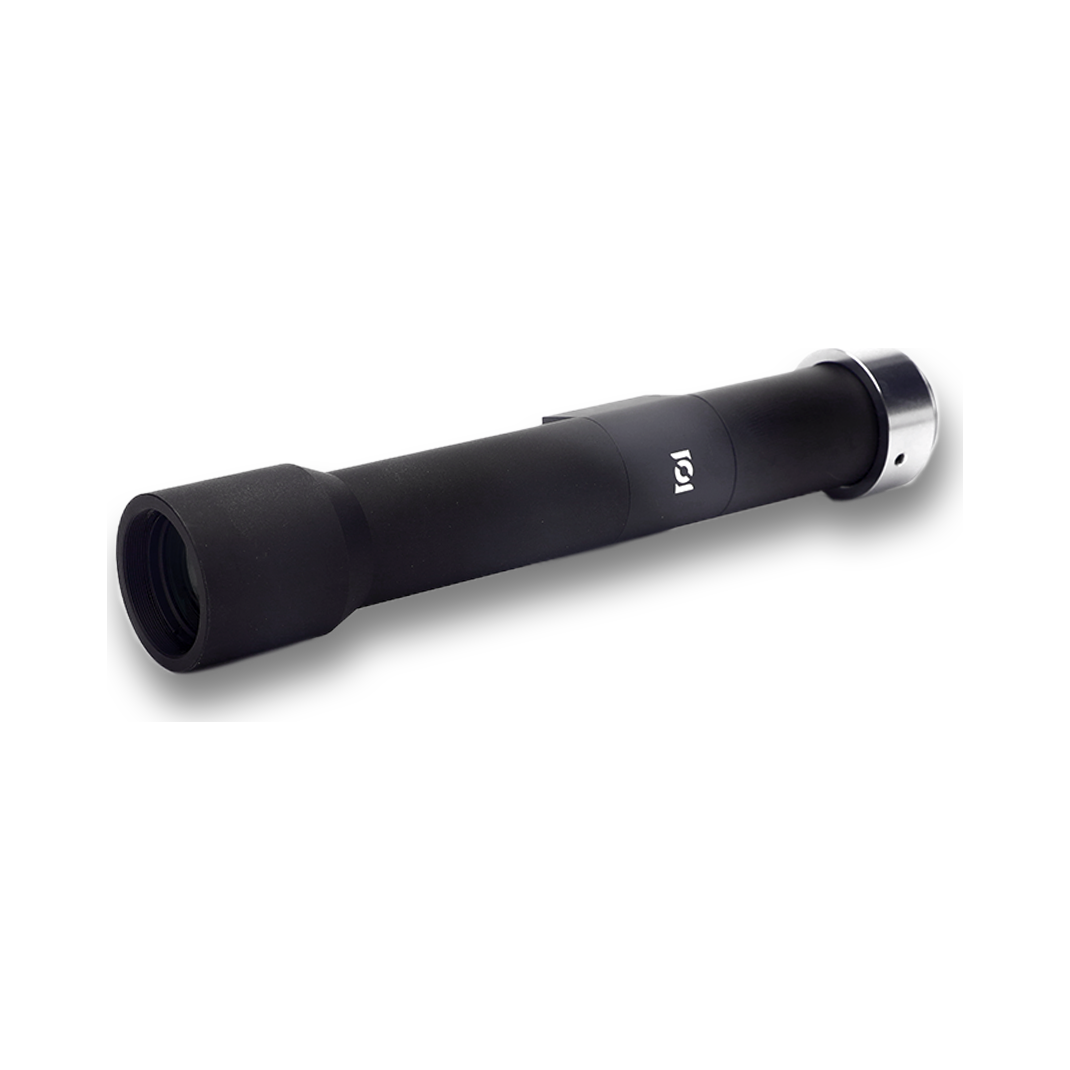

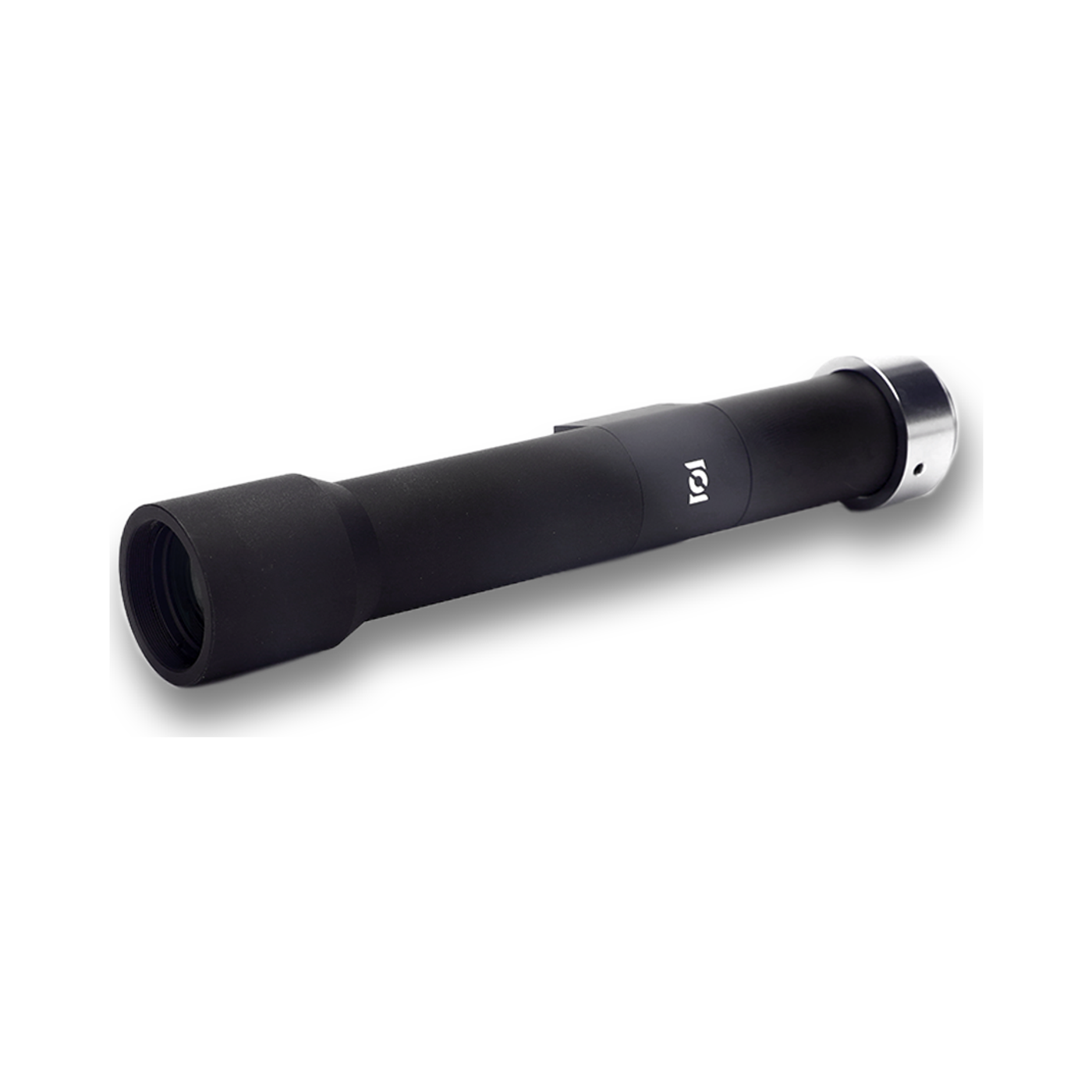

MV11601A телецентрический объектив (2/3”, C-Mount)
Бителецентрическая оптика для измерения размеров без ошибки перспективы.
6Увеличение
2/3”Размер матрицы
3.95Разрешающая способность
C-MountКрепление
35Диафрагма
110Рабочее расстояние
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель MV11601A.
- Габаритыφ30×161.85
- Вес166
- КреплениеC-Mount
Обзор модели
MV11601A — Телецентрический объектив. В карточке указаны увеличение 6, матрица 2/3”, крепление C-Mount, дисторсия менее 0,02%, рабочее расстояние 110.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Увеличение | 6 |
| Размер матрицы | 2/3” |
| Разрешающая способность | 3.95 |
| Крепление | C-Mount |
| Диафрагма | 35 |
| Рабочее расстояние | 110 |
| Поле зрения | 2/3"FOV(D×H×V) 1.83×1.46×1.1 |
| Дисторсия | <0.02% |
| Габариты | φ30×161.85 |
| Вес | 166 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
