SAM-TC05WD110-C23-NA96

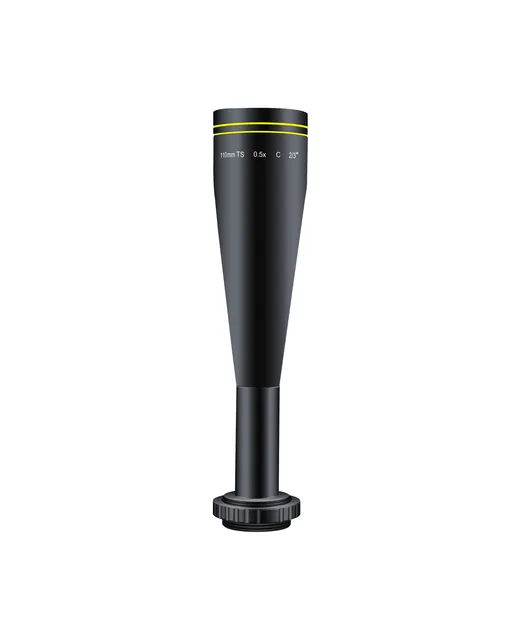

SAM-TC05WD110-C23-NA96 — 0.5X телецентрический объектив (WD 110 мм, 2/3", C-Mount)
Бителецентрическая оптика для измерения размеров без ошибки перспективы.
0.5XУвеличение
2/3"Размер матрицы
C-MountКрепление
9.6Эффективная апертура
110 ммРабочее расстояние
3 ммГлубина резко изображаемого пространства (ГРИП)
Габариты

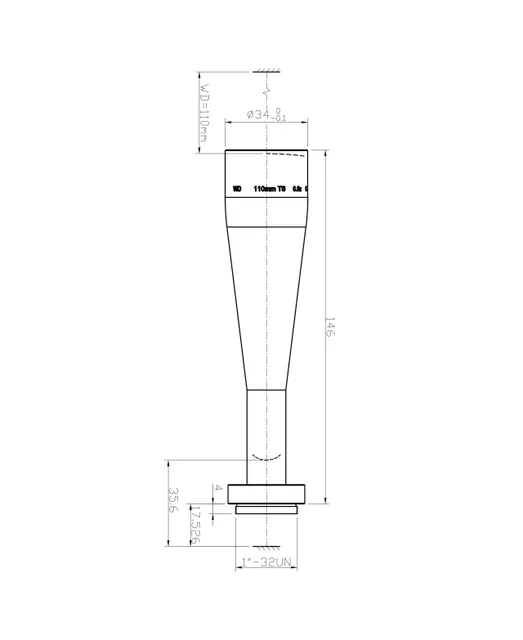

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- Габариты34 x 146 мм
- Вес143 г
- КреплениеC-Mount
Обзор модели
SAM-TC05WD110-C23-NA96 — Телецентрический объектив. В карточке указаны увеличение 0,5×, матрица 2/3", крепление C-Mount, дисторсия менее 0,016%, глубина резкости 3 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Увеличение | 0.5X |
| Размер матрицы | 2/3" |
| Крепление | C-Mount |
| Эффективная апертура | 9.6 |
| Рабочее расстояние | 110 мм |
| Глубина резко изображаемого пространства (ГРИП) | 3 мм |
| Дисторсия | <0.016% |
| Габариты | 34 x 146 мм |
| Вес | 143 г |
Частые вопросы
Под какую матрицу рассчитан SAM-TC05WD110-C23-NA96?
Модель рассчитана на матрицы 2/3".
Какие рабочее расстояние и увеличение указаны?
Увеличение 0,5×; рабочее расстояние 110 мм.
Какие оптические погрешности указаны?
Дисторсия менее 0,016%.
Какое крепление использует SAM-TC05WD110-C23-NA96?
Крепление C-Mount.
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
Проверенный PDF-паспорт для этой модели пока не опубликован. Актуальный чертёж, доступные данные испытаний и 2D/3D-файлы высылаем после проверки под вашу матрицу и крепление.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли SAM-TC05WD110-C23-NA96, или предложим более подходящий вариант.
