MV11101A

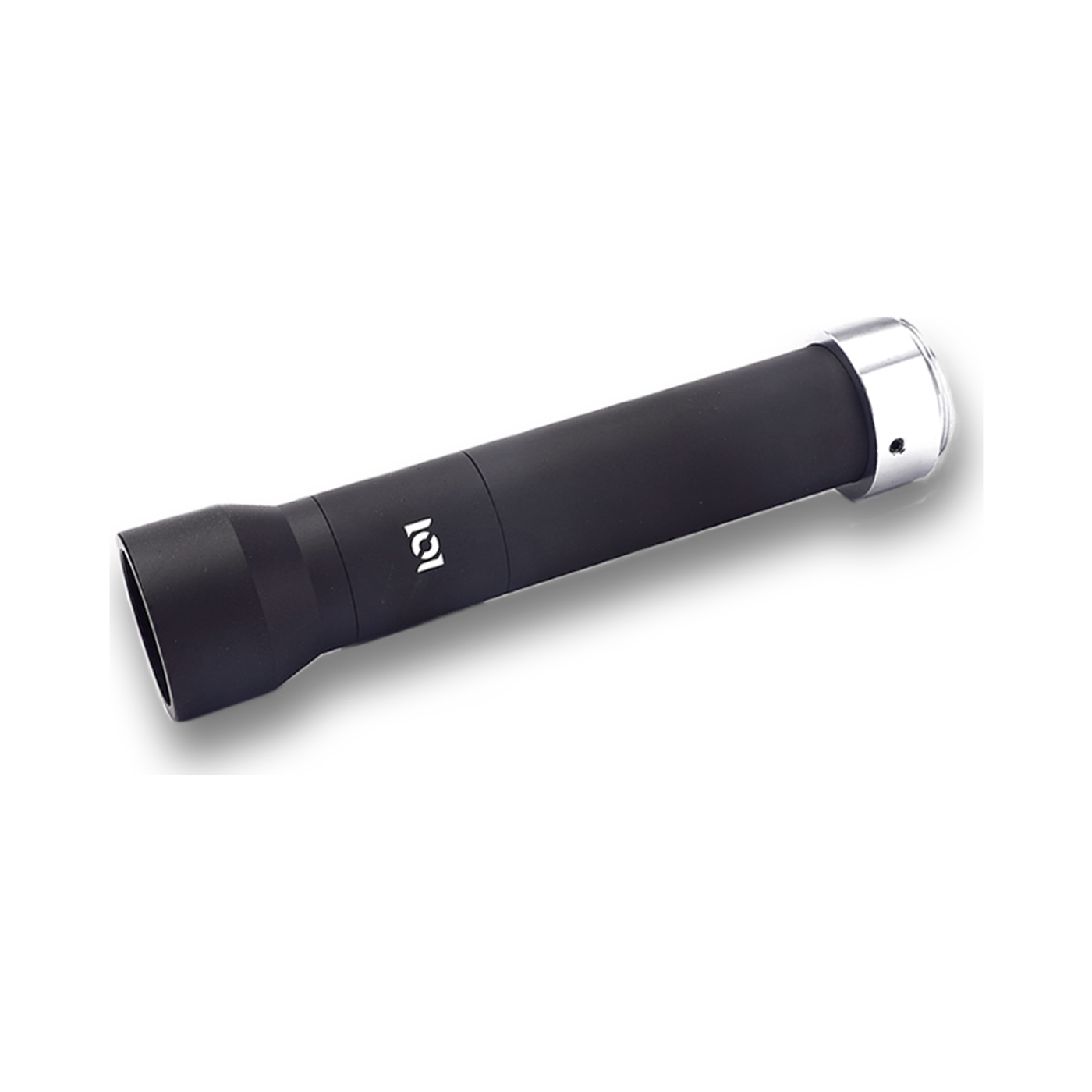

MV11101A телецентрический объектив (2/3”, C-Mount)
Бителецентрическая оптика для измерения размеров без ошибки перспективы.
1Увеличение
2/3”Размер матрицы
7.46Разрешающая способность
C-MountКрепление
11Диафрагма
110Рабочее расстояние
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель MV11101A.
- Габаритыφ30×130.43
- Вес122
- КреплениеC-Mount
Обзор модели
MV11101A — Телецентрический объектив. В карточке указаны увеличение 1, матрица 2/3”, крепление C-Mount, дисторсия 0%, рабочее расстояние 110.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Увеличение | 1 |
| Размер матрицы | 2/3” |
| Разрешающая способность | 7.46 |
| Крепление | C-Mount |
| Диафрагма | 11 |
| Рабочее расстояние | 110 |
| Поле зрения | 2/3"FOV(D×H×V) 11×8.8×6.6 |
| Дисторсия | 0% |
| Габариты | φ30×130.43 |
| Вес | 122 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
