SAM-TC04WD65-C23-HR

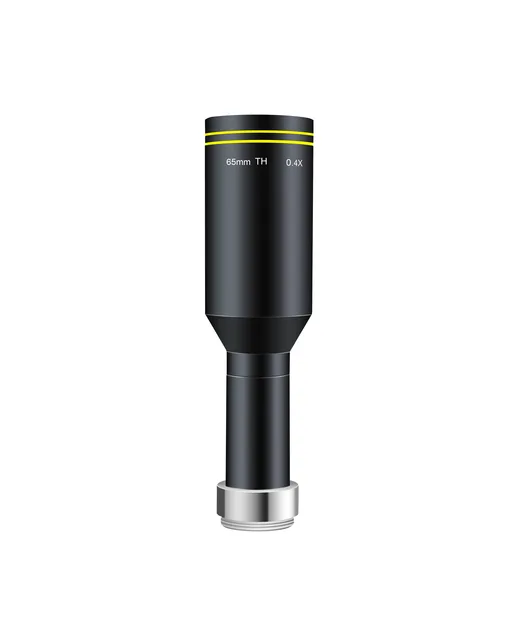

SAM-TC04WD65-C23-HR — 0.4X телецентрический объектив высокого разрешения (WD 65 мм, 2/3", C-Mount)
Бителецентрическая оптика для измерения размеров без ошибки перспективы.
0.4XУвеличение
2/3"Размер матрицы
C-MountКрепление
5.7Эффективная апертура
65 ммРабочее расстояние
2.85 ммГлубина резко изображаемого пространства (ГРИП)
Габариты

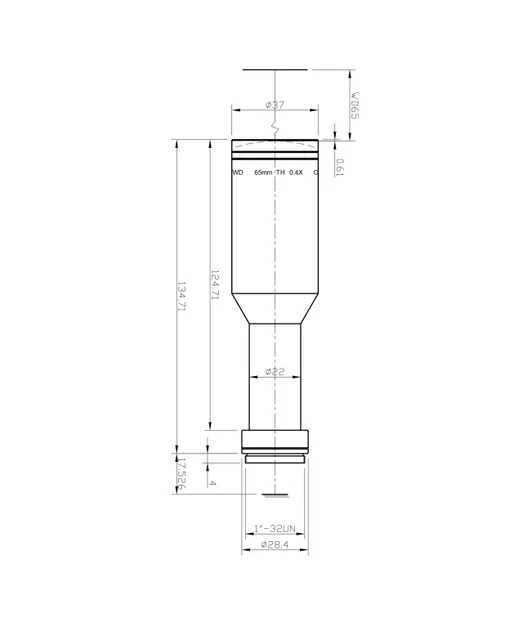

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ37 x 134.7 мм
- КреплениеC-Mount
Обзор модели
SAM-TC04WD65-C23-HR — Телецентрический объектив. В карточке указаны увеличение 0,4×, матрица 2/3", крепление C-Mount, дисторсия менее 0,08%, глубина резкости 2,85 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Увеличение | 0.4X |
| Размер матрицы | 2/3" |
| Крепление | C-Mount |
| Эффективная апертура | 5.7 |
| Рабочее расстояние | 65 мм |
| Глубина резко изображаемого пространства (ГРИП) | 2.85 мм |
| Дисторсия | <0.08% |
| Габариты | Φ37 x 134.7 мм |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли SAM-TC04WD65-C23-HR, или предложим более подходящий вариант.
