MV11301B

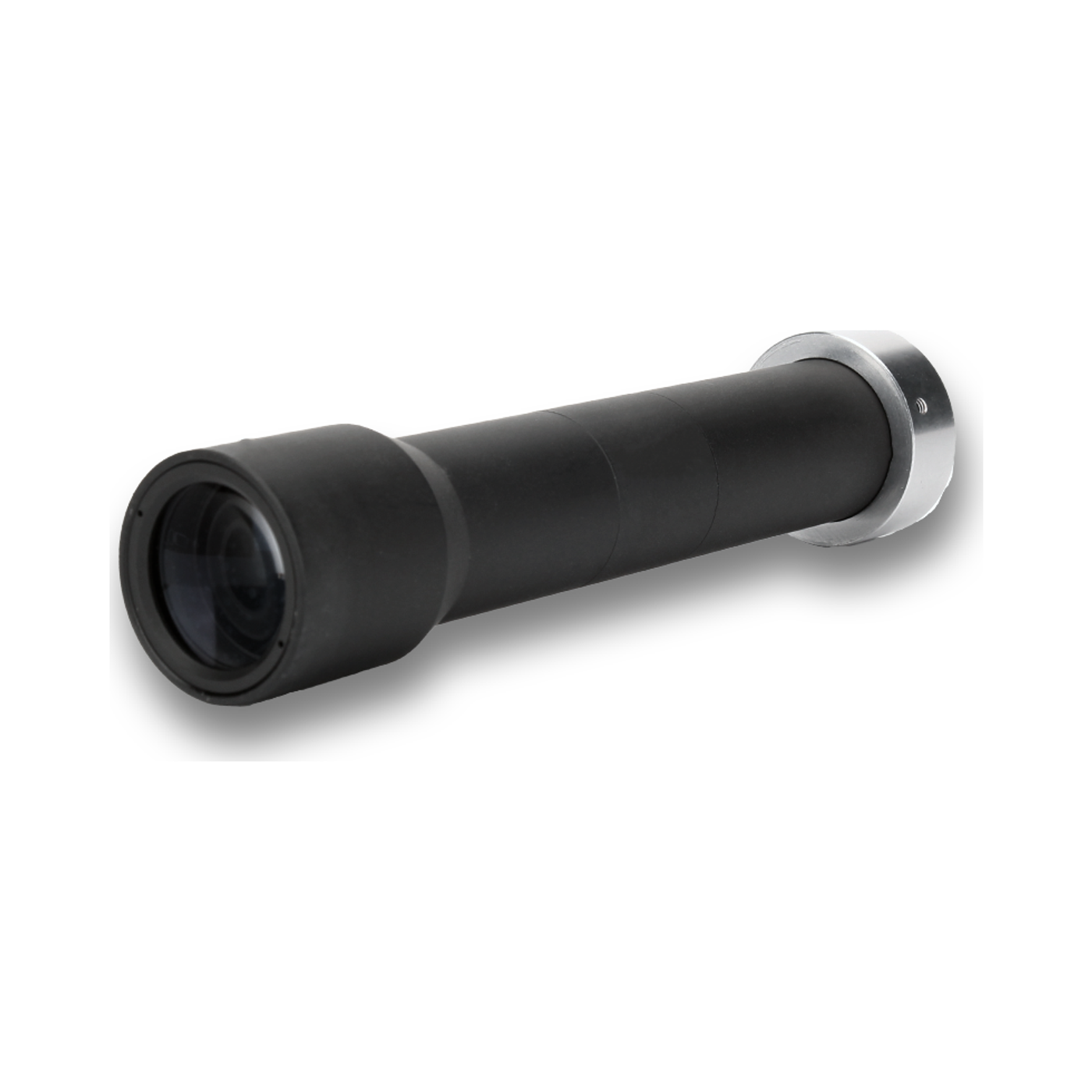

MV11301B телецентрический объектив (2/3”, C-Mount)
Бителецентрическая оптика для измерения размеров без ошибки перспективы.
3Увеличение
2/3”Размер матрицы
3.95Разрешающая способность
C-MountКрепление
17.6Диафрагма
110Рабочее расстояние
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель MV11301B.
- Габаритыφ30×128.2
- КреплениеC-Mount
Обзор модели
MV11301B — Телецентрический объектив. В карточке указаны увеличение 3, матрица 2/3”, крепление C-Mount, дисторсия менее 0,17%, рабочее расстояние 110.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Увеличение | 3 |
| Размер матрицы | 2/3” |
| Разрешающая способность | 3.95 |
| Крепление | C-Mount |
| Диафрагма | 17.6 |
| Рабочее расстояние | 110 |
| Поле зрения | 2/3"FOV(D×H×V) 3.7×2.9×2.2 |
| Дисторсия | <0.17% |
| Габариты | φ30×128.2 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли MV11301B, или предложим более подходящий вариант.
