AZURE-1614MM

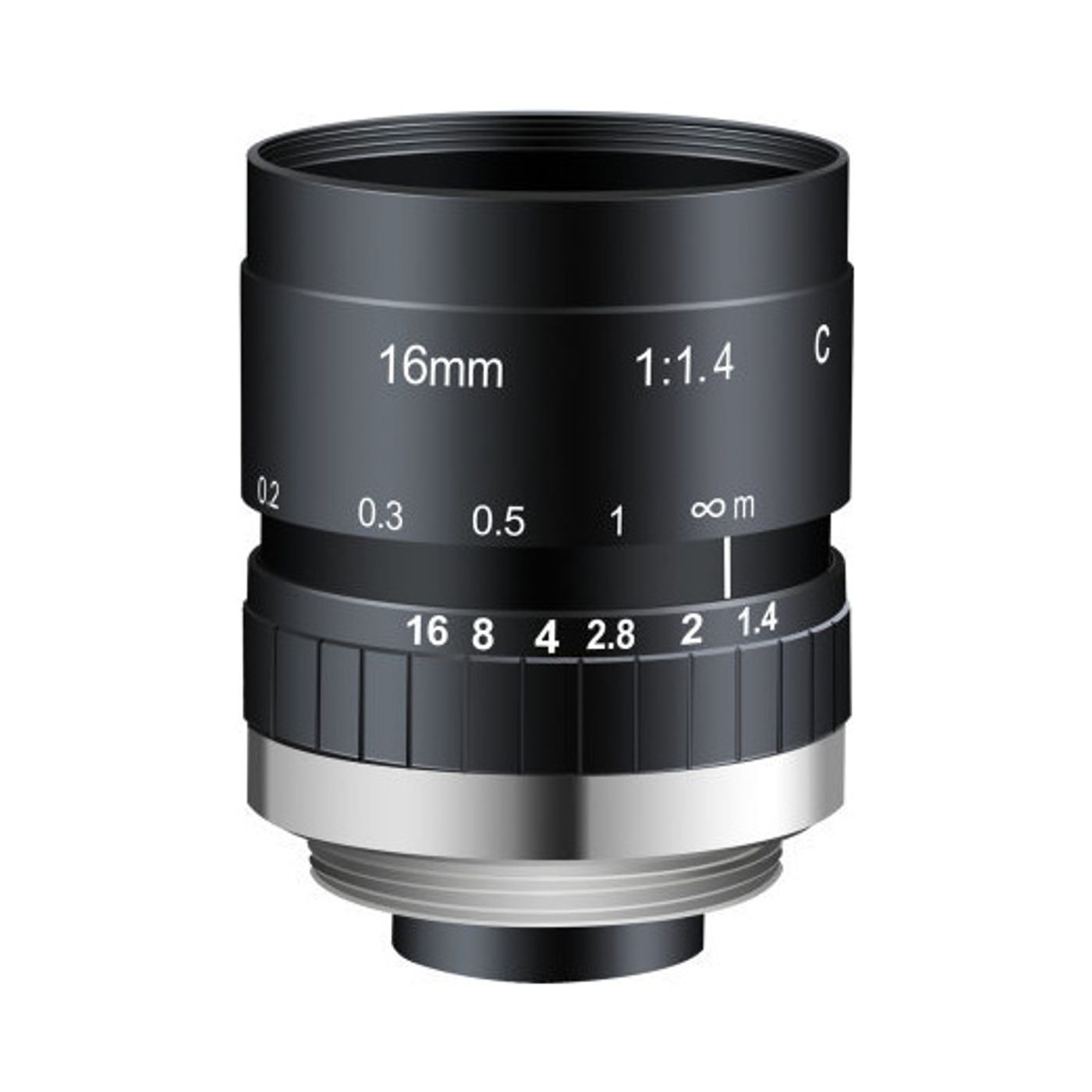

AZURE-1614MM 16 мм объектив машинного зрения (2/3", C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
16 ммФокусное расстояние
2/3"Размер матрицы
100lp/mmРазрешающая способность
CКрепление
F1.4~F16Диафрагма
0.2m~∞Рабочее расстояние

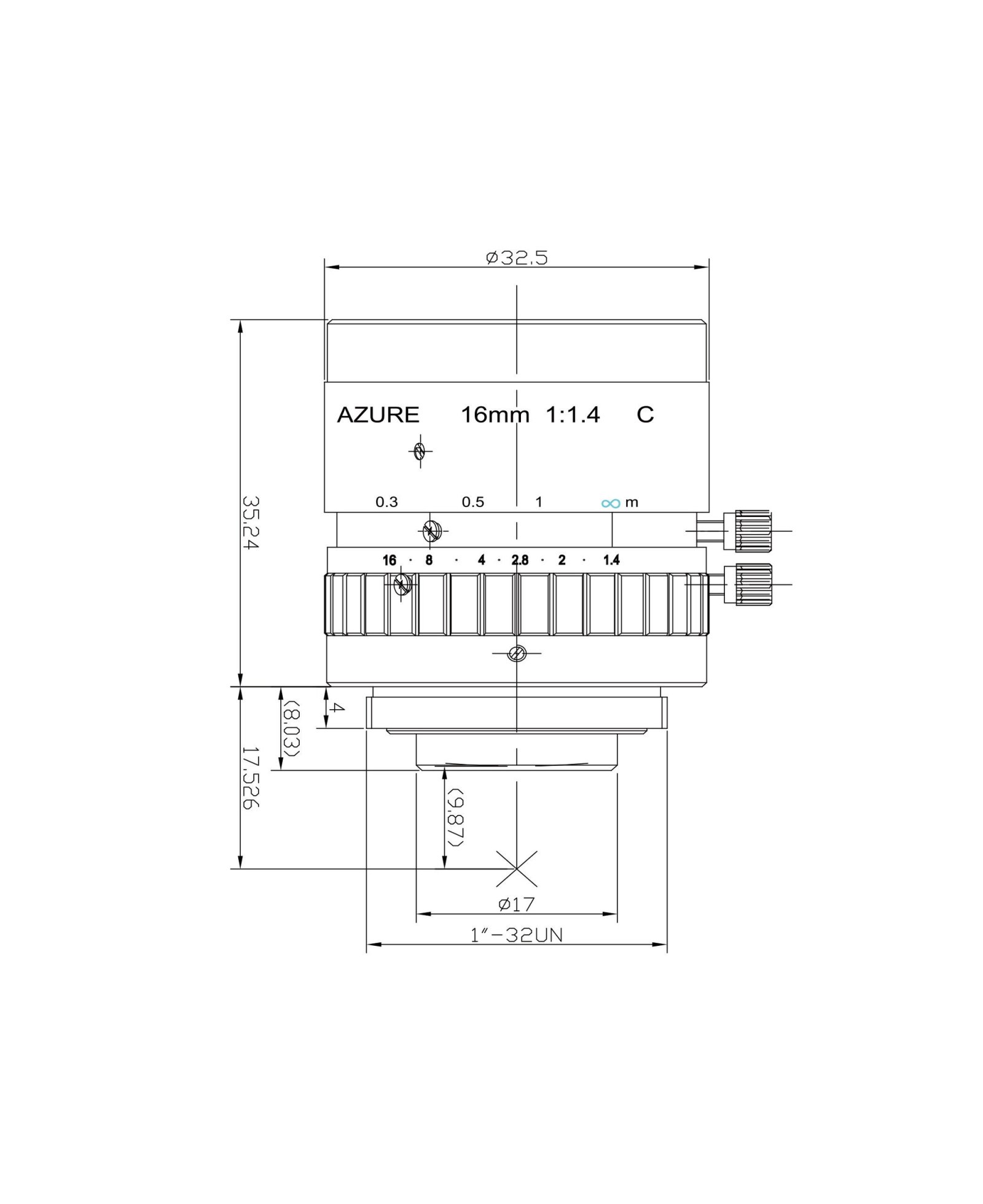

Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ32.5x35.24 мм
- Вес80 г
- Заднее фокусное расстояние9.87 мм
- Резьба под фильтрM30.5 x 0.5
- КреплениеC
Обзор модели
AZURE-1614MM — Объектив машинного зрения. В карточке указаны матрица 2/3", крепление C-Mount, дисторсия менее 1%, рабочее расстояние 0,2 м–∞, фокусное расстояние 16 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 16 мм |
| Размер матрицы | 2/3" |
| Разрешающая способность | 100lp/mm |
| Крепление | C |
| Диафрагма | F1.4~F16 |
| Рабочее расстояние | 0.2m~∞ |
| Резьба под фильтр | M30.5 x 0.5 |
| Поле зрения | 2/3"靶面 36°x 22.02°x29.12° |
| Дисторсия | <-1% |
| Заднее фокусное расстояние | 9.87 мм |
| Ирисовая диафрагма | M-Iris |
| Габариты | Φ32.5x35.24 мм |
| Вес | 80 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли AZURE-1614MM, или предложим более подходящий вариант.
