AZURE-10035ZF

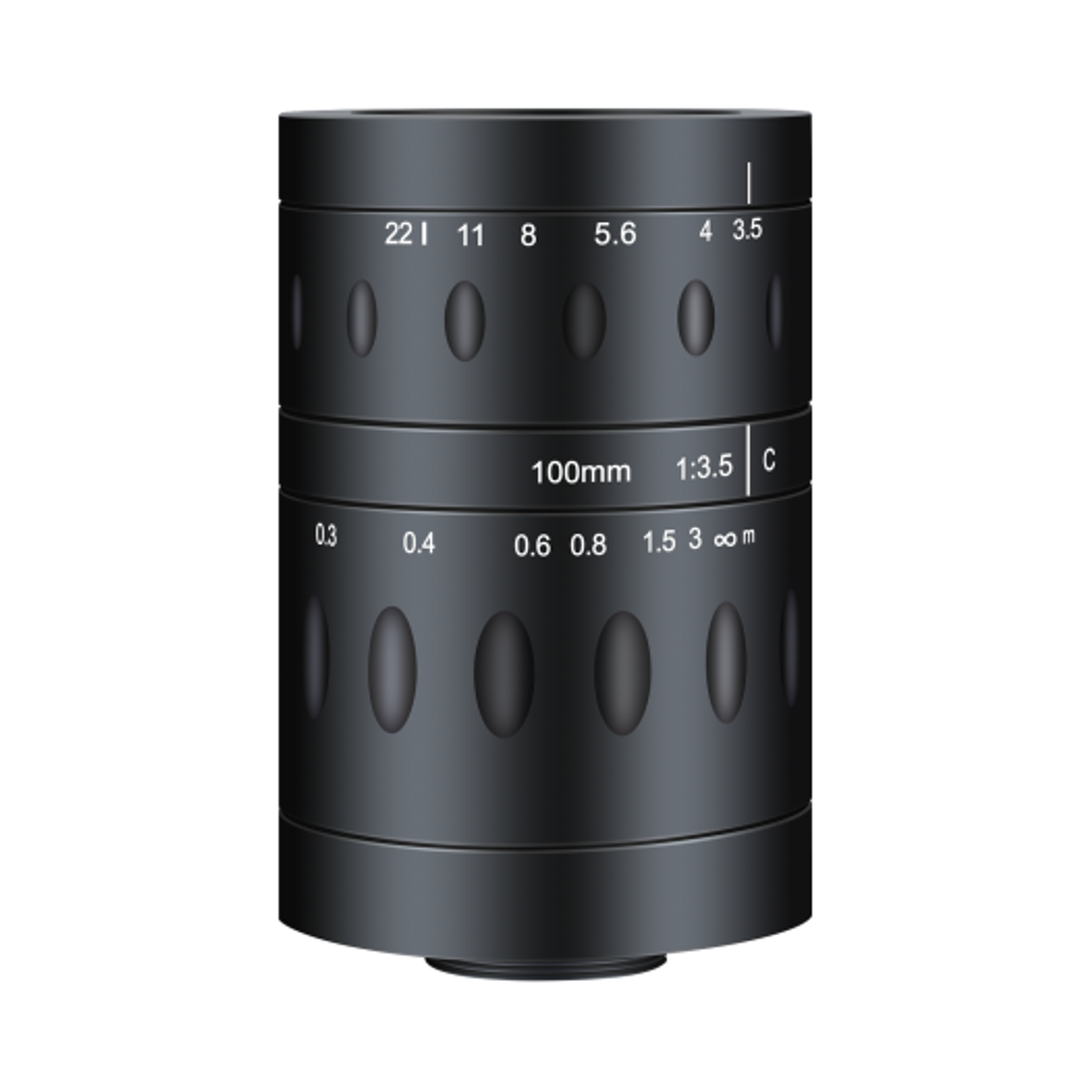

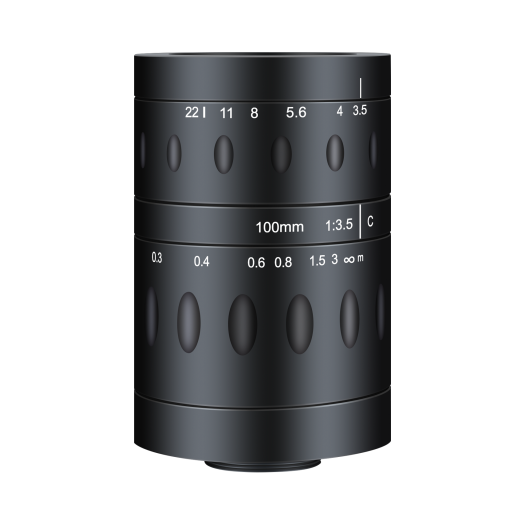

AZURE-10035ZF 100 мм объектив машинного зрения (1.2”, C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
100 ммФокусное расстояние
1.2”Размер матрицы
180 Ip/mmРазрешающая способность
CКрепление
F3.5Диафрагма
0.2~∞mРабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ55×80.78 мм
- Вес-
- Заднее фокусное расстояние21 мм
- Резьба под фильтрM40×0.5
- КреплениеC
Обзор модели
AZURE-10035ZF — Объектив машинного зрения. В карточке указаны матрица 1,2”, крепление C-Mount, дисторсия менее 0,06%, рабочее расстояние 0,2–∞ м, фокусное расстояние 100 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 100 мм |
| Размер матрицы | 1.2” |
| Разрешающая способность | 180 Ip/mm |
| Крепление | C |
| Диафрагма | F3.5 |
| Рабочее расстояние | 0.2~∞m |
| Резьба под фильтр | M40×0.5 |
| Поле зрения | 1.1"靶面 8.55°×5.14°×6.84°; 1"靶面 7.77°×4.67°×6.22° |
| Дисторсия | <0.06% |
| Заднее фокусное расстояние | 21 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ55×80.78 мм |
| Вес | - |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
