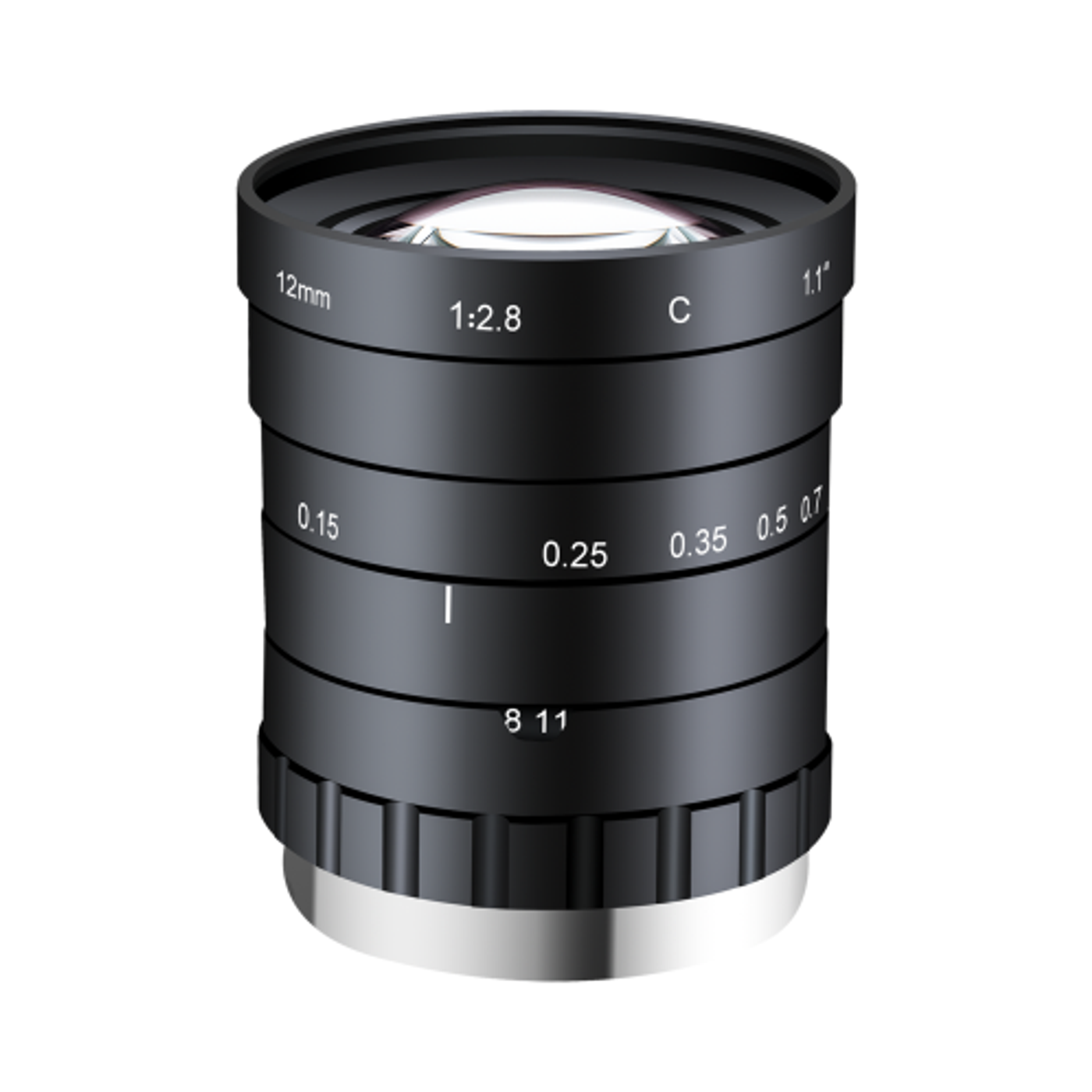

AZURE-1228SF
AZURE-1228SF 12 мм объектив машинного зрения (1.1”, C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
12 ммФокусное расстояние
1.1”Размер матрицы
200lp/mmРазрешающая способность
CКрепление
F2.8~F22Диафрагма
0.12~1mРабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ51×62.67
- Вес-
- Заднее фокусное расстояние10.19 мм
- Резьба под фильтрM49×0.75
- КреплениеC
Обзор модели
AZURE-1228SF — Объектив машинного зрения. В карточке указаны матрица 1,1”, крепление C-Mount, дисторсия менее 0,26%, рабочее расстояние 0,12–1 м, фокусное расстояние 12 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 12 мм |
| Размер матрицы | 1.1” |
| Разрешающая способность | 200lp/mm |
| Крепление | C |
| Диафрагма | F2.8~F22 |
| Рабочее расстояние | 0.12~1m |
| Резьба под фильтр | M49×0.75 |
| Поле зрения | 1.1“靶面 67.92°×44.26°×56.86° |
| Дисторсия | <0.26% |
| Заднее фокусное расстояние | 10.19 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ51×62.67 |
| Вес | - |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
