AZURE-NV2520M6M

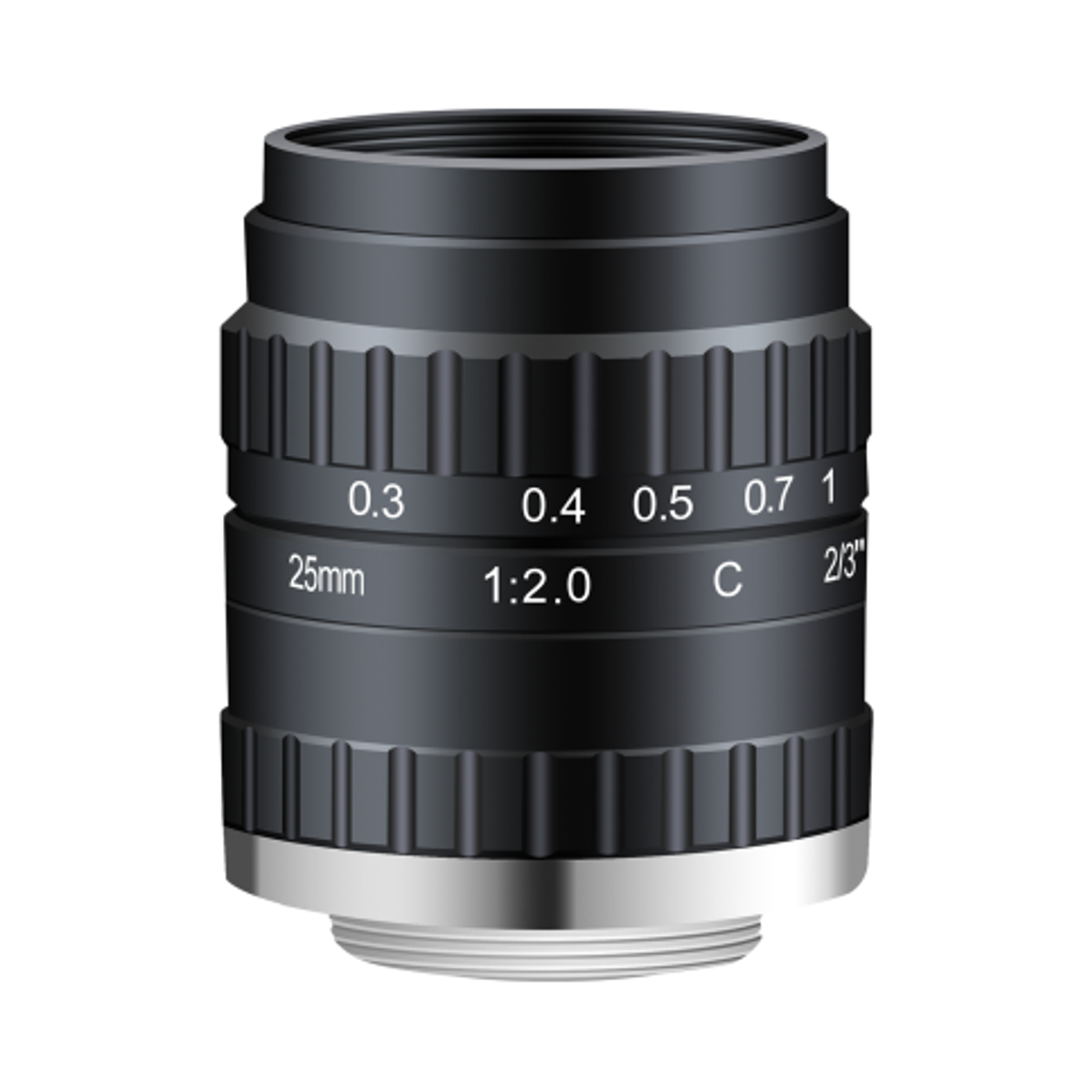

AZURE-NV2520M6M 25 мм объектив машинного зрения (2/3”(compatible with 1/1.2 sensor), C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
25 ммФокусное расстояние
2/3" (совместим с матрицей 1/1.2)Размер матрицы
170lp/mmРазрешающая способность
CКрепление
F2.0~F16Диафрагма
0.2m~∞Рабочее расстояние
Габариты

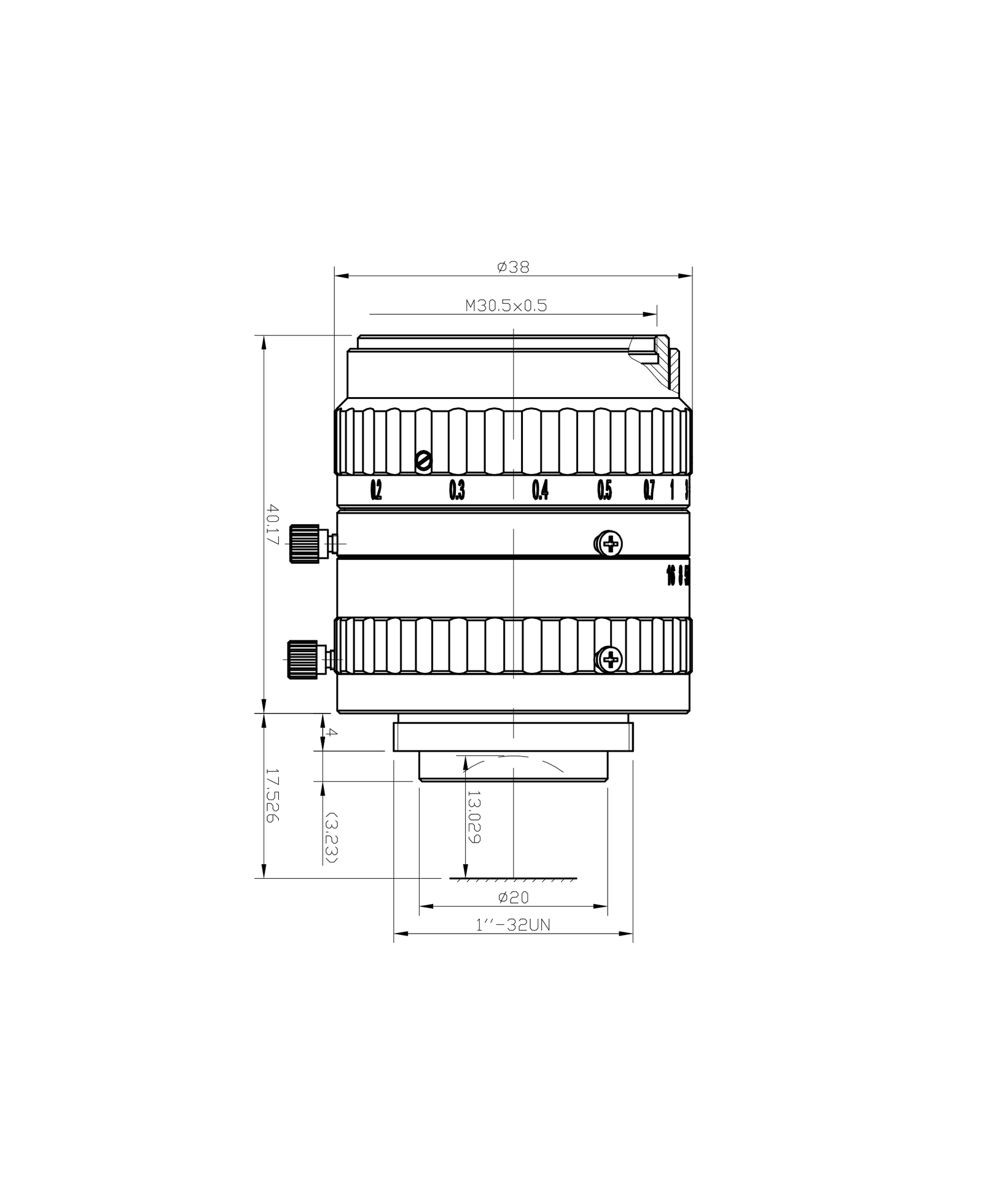

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ38×40.17 мм
- Вес97.3 г
- Заднее фокусное расстояние13.03 мм
- Резьба под фильтрM30.5×0.5
- КреплениеC
Обзор модели
AZURE-NV2520M6M — Объектив машинного зрения. В карточке указаны матрица 2/3”(compatible with 1/1,2 sensor), крепление C-Mount, дисторсия менее 0,25%, рабочее расстояние 0,2 м–∞, фокусное расстояние 25 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 25 мм |
| Размер матрицы | 2/3" (совместим с матрицей 1/1.2) |
| Разрешающая способность | 170lp/mm |
| Крепление | C |
| Диафрагма | F2.0~F16 |
| Рабочее расстояние | 0.2m~∞ |
| Резьба под фильтр | M30.5×0.5 |
| Поле зрения | 1/2“靶面 18.18°×10.97°×14.59°; 1/3“靶面 13.68°×8.24°×10.97° |
| Дисторсия | <0.25% |
| Заднее фокусное расстояние | 13.03 мм |
| Ирисовая диафрагма | M-Iris |
| Габариты | Φ38×40.17 мм |
| Вес | 97.3 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли AZURE-NV2520M6M, или предложим более подходящий вариант.
