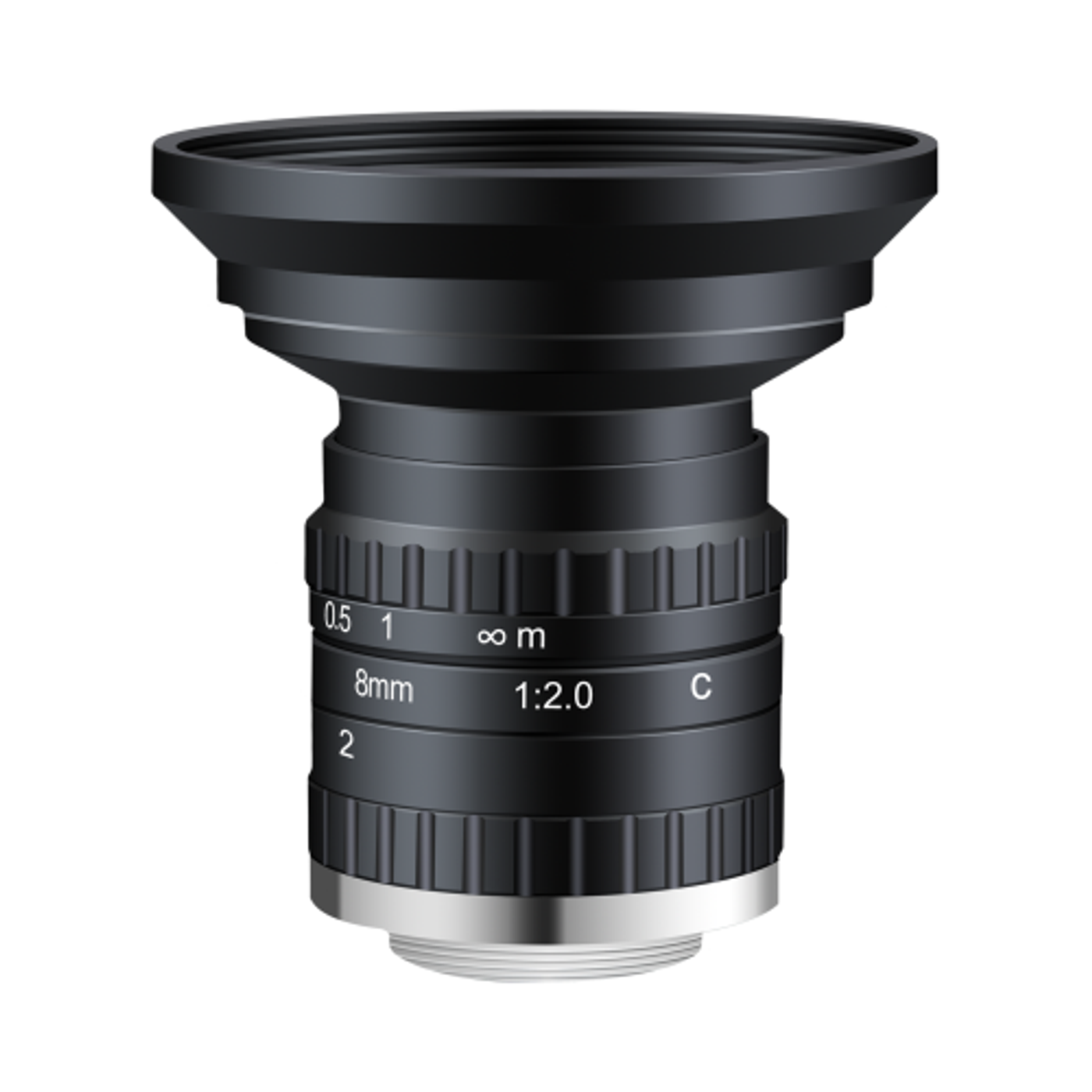

AZURE-NV0820M6M
AZURE-NV0820M6M 8 мм объектив машинного зрения (2/3”(compatible with 1/1.2 sensor), C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
8 ммФокусное расстояние
2/3" (совместим с матрицей 1/1.2)Размер матрицы
170lp/mmРазрешающая способность
CКрепление
F2.0~F16Диафрагма
0.1m~∞Рабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ61×59.34 мм
- Вес110.8 г
- Заднее фокусное расстояние12.476 мм
- Резьба под фильтрM58×0.75
- КреплениеC
Обзор модели
AZURE-NV0820M6M — Объектив машинного зрения. В карточке указаны матрица 2/3”(compatible with 1/1,2 sensor), крепление C-Mount, дисторсия менее 0,45%, рабочее расстояние 0,1 м–∞, фокусное расстояние 8 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 8 мм |
| Размер матрицы | 2/3" (совместим с матрицей 1/1.2) |
| Разрешающая способность | 170lp/mm |
| Крепление | C |
| Диафрагма | F2.0~F16 |
| Рабочее расстояние | 0.1m~∞ |
| Резьба под фильтр | M58×0.75 |
| Поле зрения | 1/2“靶面 53.13°×33.4°×43.6°; 1/3“靶面 41.11°×25.36°×33.4° |
| Дисторсия | <0.45% |
| Заднее фокусное расстояние | 12.476 мм |
| Ирисовая диафрагма | M-Iris |
| Габариты | Φ61×59.34 мм |
| Вес | 110.8 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли AZURE-NV0820M6M, или предложим более подходящий вариант.
