AZURE-DN7528TM

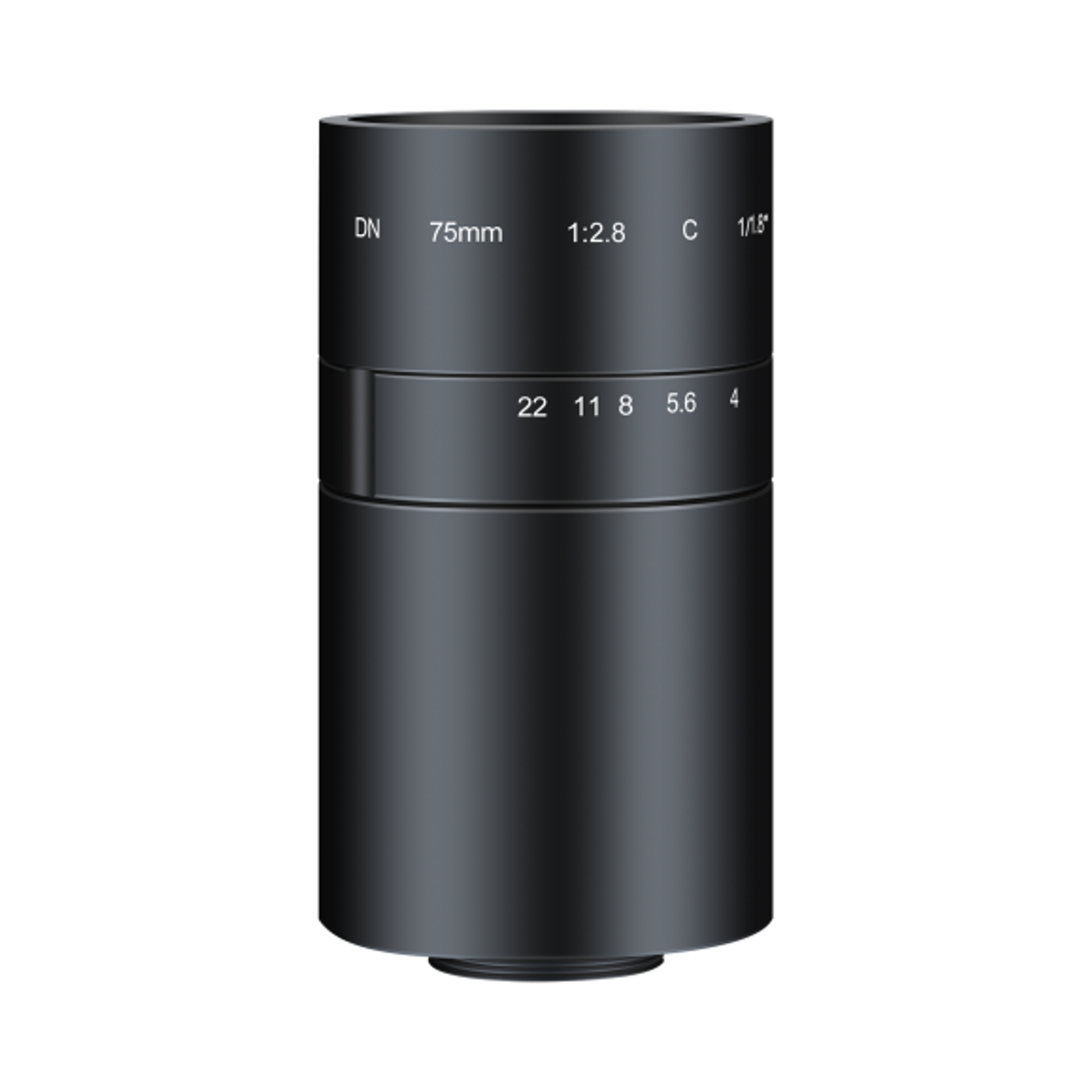

AZURE-DN7528TM 75 мм объектив машинного зрения (1/1.8", C)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
75 ммФокусное расстояние
1/1.8"Размер матрицы
200 Ip/mmРазрешающая способность
CКрепление
F2.8Диафрагма
M43×0.75Резьба под фильтр
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ49×85.83 мм
- Вес393.5 г
- Заднее фокусное расстояние16.39 мм
- Резьба под фильтрM43×0.75
- КреплениеC
Обзор модели
AZURE-DN7528TM — Объектив машинного зрения. В карточке указаны матрица 1/1,8", крепление C-Mount, дисторсия менее 0,32%, фокусное расстояние 75 мм, диафрагма F2,8.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 75 мм |
| Размер матрицы | 1/1.8" |
| Разрешающая способность | 200 Ip/mm |
| Крепление | C |
| Диафрагма | F2.8 |
| Резьба под фильтр | M43×0.75 |
| Поле зрения | 1/2"靶面 6.08°×3.64°×4.86°; 1/3"靶面 4.56°×2.72°×3.64° |
| Дисторсия | <0.32% |
| Заднее фокусное расстояние | 16.39 мм |
| Ирисовая диафрагма | Ручная диафрагма |
| Габариты | Φ49×85.83 мм |
| Вес | 393.5 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
