AZURE-2524XF

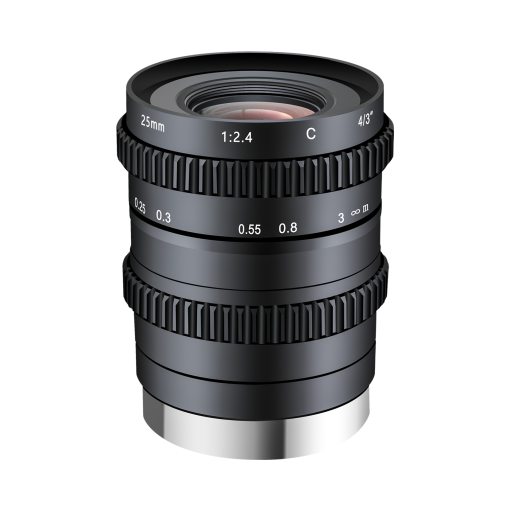

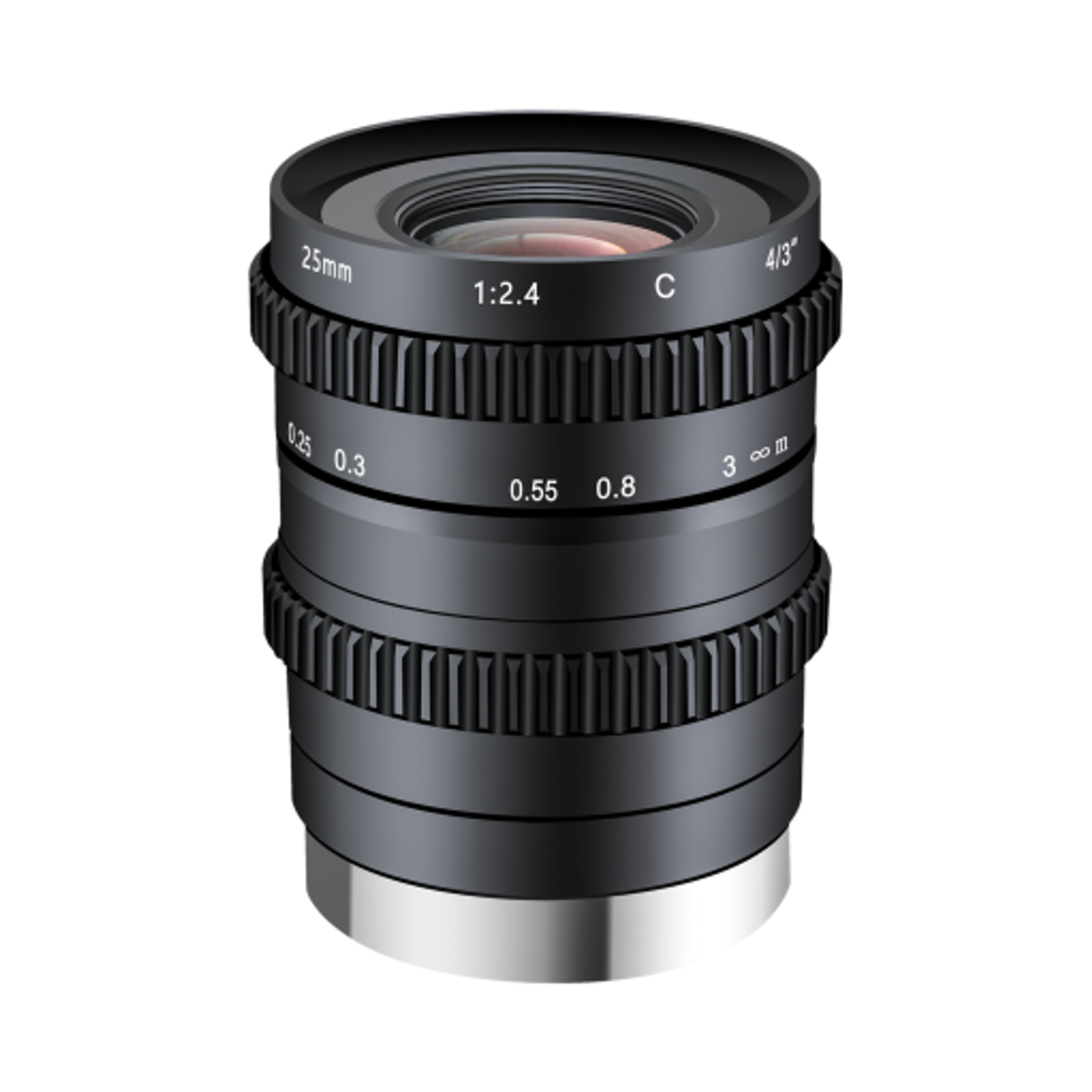

AZURE-2524XF 25 мм объектив машинного зрения (4/3”, C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
25 ммФокусное расстояние
4/3”Размер матрицы
180lp/mmРазрешающая способность
CКрепление
F2.4~F22Диафрагма
0.15~∞mРабочее расстояние
Габариты

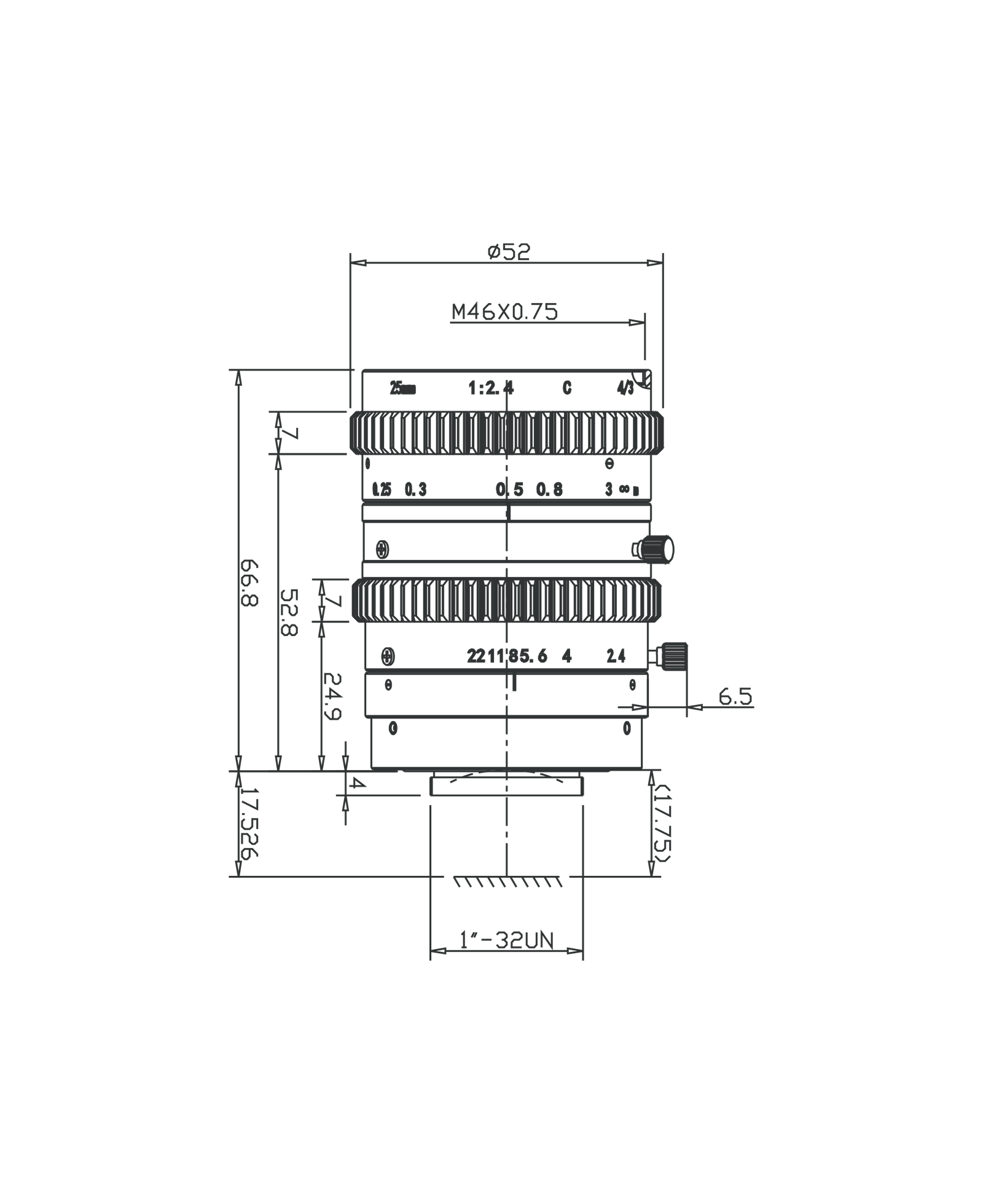

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ52×66.8 мм
- Вес-
- Заднее фокусное расстояние17.75 мм
- Резьба под фильтрM46×0.75
- КреплениеC
Обзор модели
AZURE-2524XF — Объектив машинного зрения. В карточке указаны матрица 4/3”, крепление C-Mount, дисторсия менее 0,36%, рабочее расстояние 0,15–∞ м, фокусное расстояние 25 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 25 мм |
| Размер матрицы | 4/3” |
| Разрешающая способность | 180lp/mm |
| Крепление | C |
| Диафрагма | F2.4~F22 |
| Рабочее расстояние | 0.15~∞m |
| Резьба под фильтр | M46×0.75 |
| Поле зрения | 4/3“靶面 43.70°×27.09°×35.64° |
| Дисторсия | <-0.36% |
| Заднее фокусное расстояние | 17.75 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ52×66.8 мм |
| Вес | - |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
