AZURE-0220CF

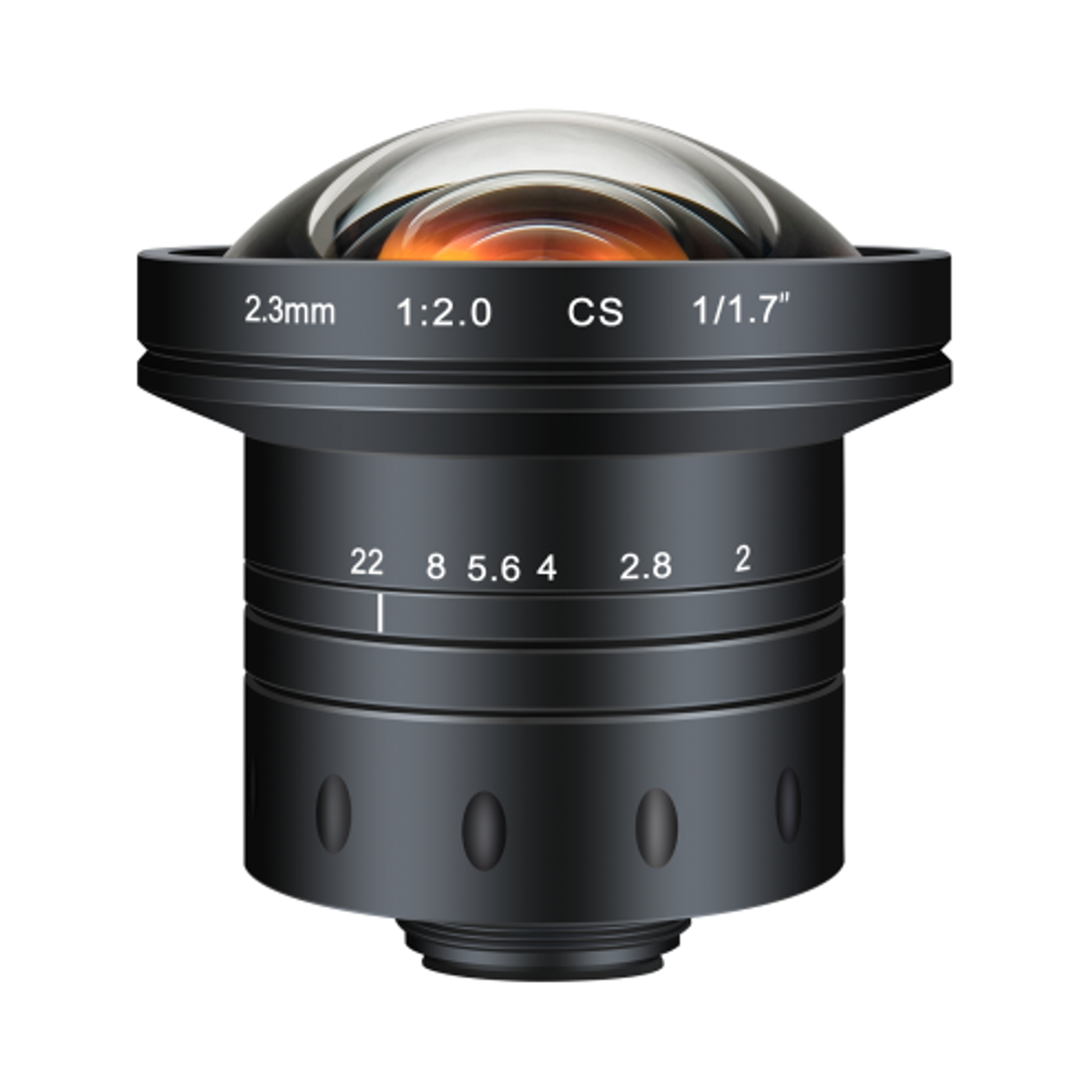

AZURE-0220CF 2.3 мм объектив машинного зрения (1/1.7”, CS)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
2.3 ммФокусное расстояние
1/1.7”Размер матрицы
170 Ip/mmРазрешающая способность
CSКрепление
F2.0~F22Диафрагма
0.5~∞mРабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ68×50.48 мм
- Вес326.9 г
- Заднее фокусное расстояние7.2 мм
- Резьба под фильтр-
- КреплениеCS
Обзор модели
AZURE-0220CF — Объектив машинного зрения. В карточке указаны матрица 1/1,7”, крепление CS-Mount, дисторсия менее 3%, рабочее расстояние 0,5–∞ м, фокусное расстояние 2,3 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 2.3 мм |
| Размер матрицы | 1/1.7” |
| Разрешающая способность | 170 Ip/mm |
| Крепление | CS |
| Диафрагма | F2.0~F22 |
| Рабочее расстояние | 0.5~∞m |
| Резьба под фильтр | - |
| Поле зрения | 1/1.7"靶面 130°×100.82°×117.16° |
| Дисторсия | <3% |
| Заднее фокусное расстояние | 7.2 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ68×50.48 мм |
| Вес | 326.9 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
