UV2501A

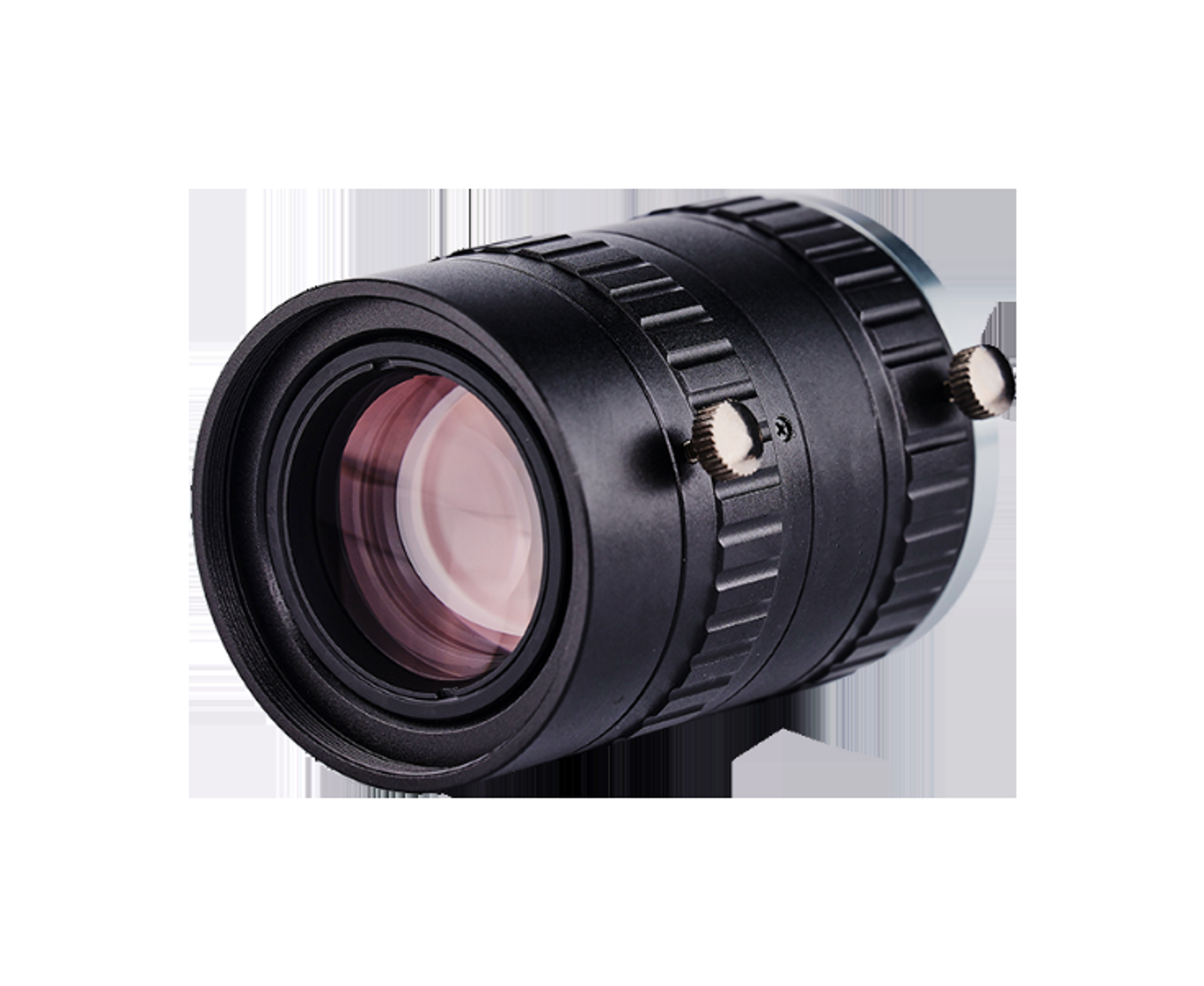

UV2501A 25 мм УФ-объектив (2/3", C-Mount)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
25 ммФокусное расстояние
2/3"Размер матрицы
C-MountКрепление
2.0-11Диафрагма
0.1m、0.24xMOD
M43×P0.75Резьба под фильтр
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель UV2501A.
- Габаритыφ47.4×62.71
- Резьба под фильтрM43×P0.75
- КреплениеC-Mount
Обзор модели
UV2501A — УФ-объектив. В карточке указаны матрица 2/3", крепление C-Mount, дисторсия менее 0,5%, фокусное расстояние 25 мм, диафрагма 2,0–11.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 25 мм |
| Размер матрицы | 2/3" |
| Крепление | C-Mount |
| Диафрагма | 2.0-11 |
| MOD | 0.1m、0.24x |
| Резьба под фильтр | M43×P0.75 |
| Поле зрения | 1/2": угол 10.8°×8.1°; 1/3": угол 8.1°×6.1°; 2/3": угол 14.9°×11.2° |
| Дисторсия | ﹤0.5% |
| Габариты | φ47.4×62.71 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
