TD1218A

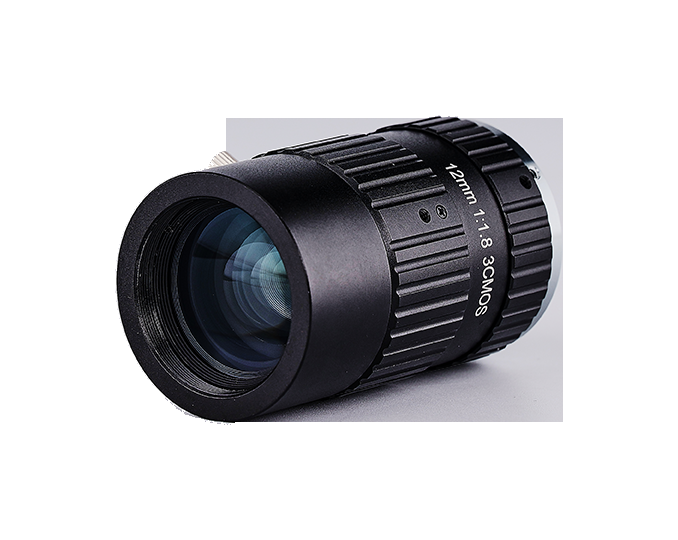

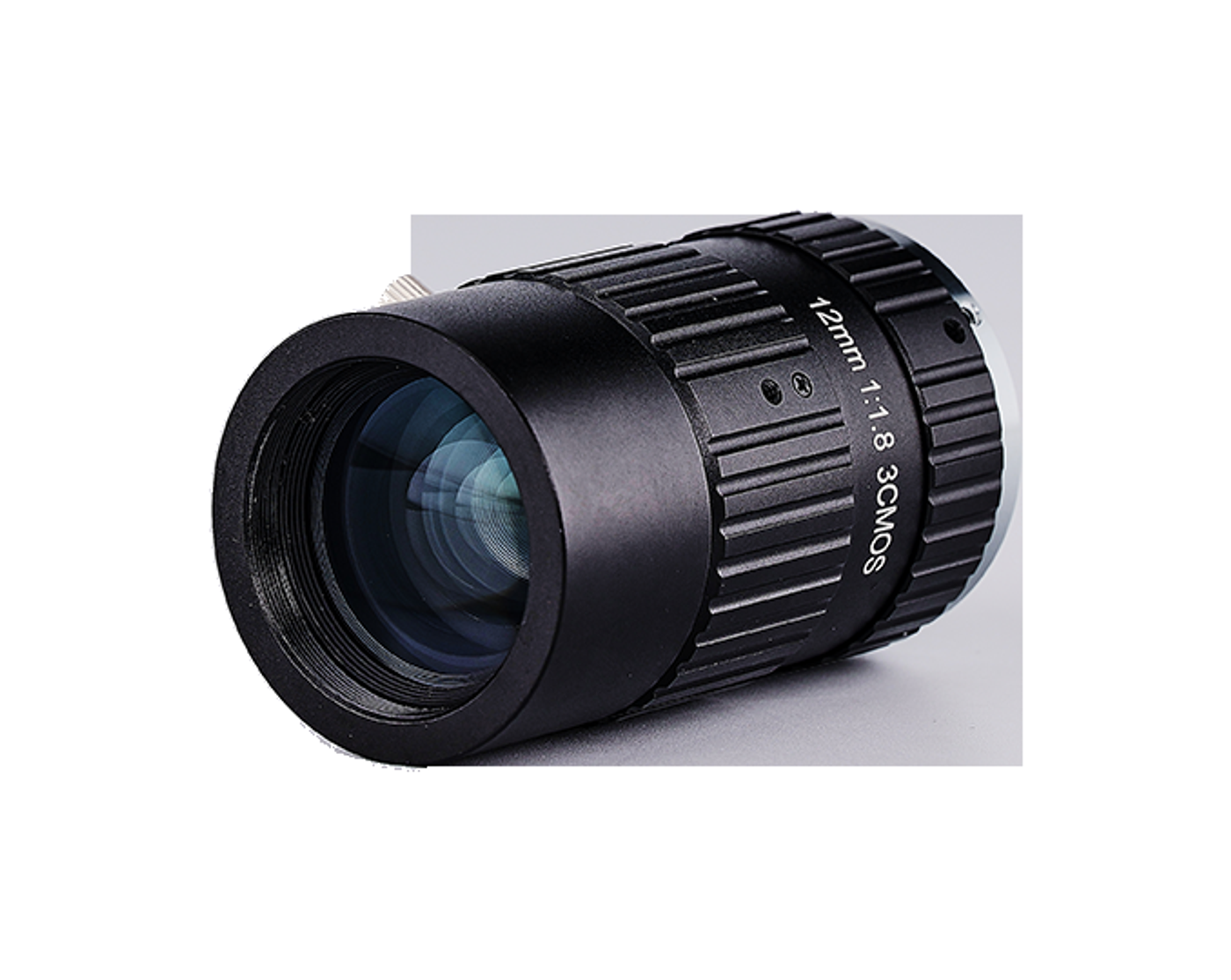

TD1218A 12 мм объектив машинного зрения (φ9, C-Mount)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
12 ммФокусное расстояние
φ9Размер матрицы
C-MountКрепление
1.8-11Диафрагма
10 - ∞Рабочее расстояние
M27×P0.5Резьба под фильтр
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель TD1218A.
- Габаритыφ35×58.8
- Резьба под фильтрM27×P0.5
- КреплениеC-Mount
Обзор модели
TD1218A — Специальный объектив. В карточке указаны матрица φ9, крепление C-Mount, дисторсия менее 0,3%, рабочее расстояние 10–∞, фокусное расстояние 12 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 12 мм |
| Размер матрицы | φ9 |
| Крепление | C-Mount |
| Диафрагма | 1.8-11 |
| Рабочее расстояние | 10 - ∞ |
| Резьба под фильтр | M27×P0.5 |
| Поле зрения | FOV 41°(D) |
| Дисторсия | ﹤0.3% |
| Габариты | φ35×58.8 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
