SAM-TC10WD65-SWIR

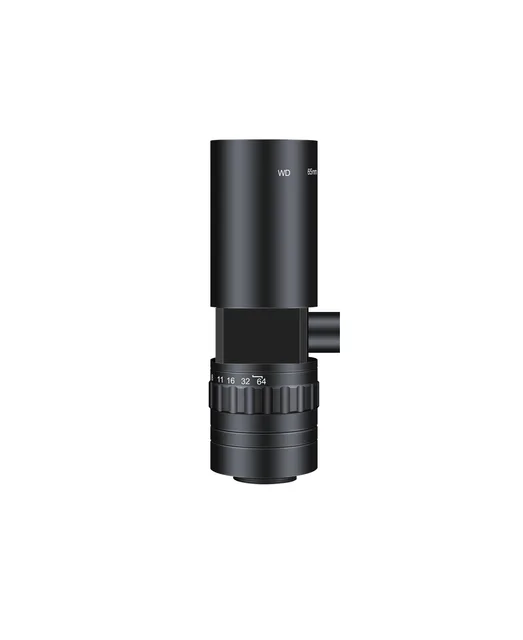

SAM-TC10WD65-SWIR — 1.0X телецентрический SWIR-объектив (WD 65 мм, 18.1 мм, C-Mount)
Бителецентрическая оптика для измерения размеров без ошибки перспективы.
1.0XУвеличение
18.1 ммРазмер матрицы
C-MountКрепление
6.2Эффективная апертура
65 ммРабочее расстояние
0.5 ммГлубина резко изображаемого пространства (ГРИП)
Габариты

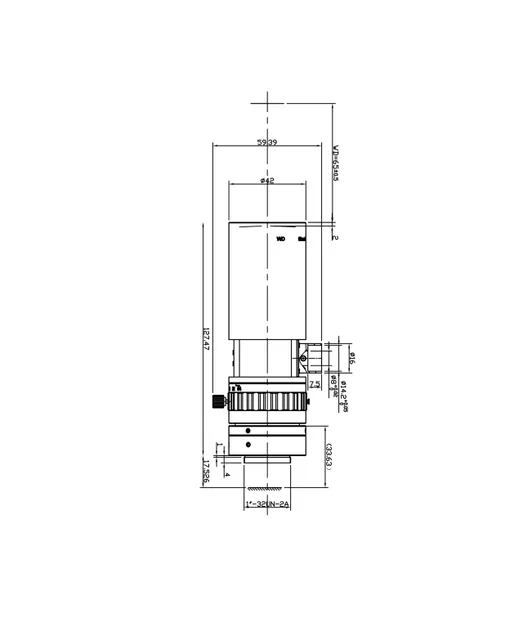

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ42 x 127.47 мм
- КреплениеC-Mount
Обзор модели
SAM-TC10WD65-SWIR — Телецентрический SWIR-объектив. В карточке указаны увеличение 1,0×, матрица 18,1 мм, крепление C-Mount, дисторсия менее 0,02%, глубина резкости 0,5 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Увеличение | 1.0X |
| Размер матрицы | 18.1 мм |
| Крепление | C-Mount |
| Эффективная апертура | 6.2 |
| Рабочее расстояние | 65 мм |
| Глубина резко изображаемого пространства (ГРИП) | 0.5 мм |
| Дисторсия | <0.02% |
| Габариты | Φ42 x 127.47 мм |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли SAM-TC10WD65-SWIR, или предложим более подходящий вариант.
