SAM-FA16F24-C11-25M

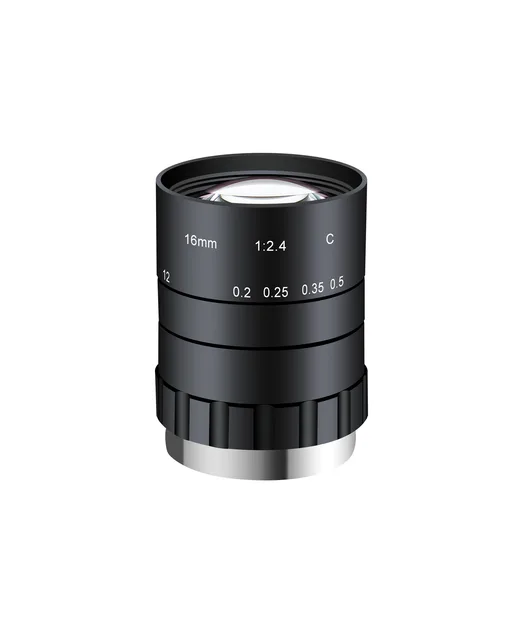

SAM-FA16F24-C11-25M — 16 мм 25 Мп объектив машинного зрения (1.1", C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
16 ммФокусное расстояние
1.1"Размер матрицы
25 МпРазрешение
200 lp/mmРазрешающая способность
C-MountКрепление
F2.4 - F22Диафрагма
Габариты

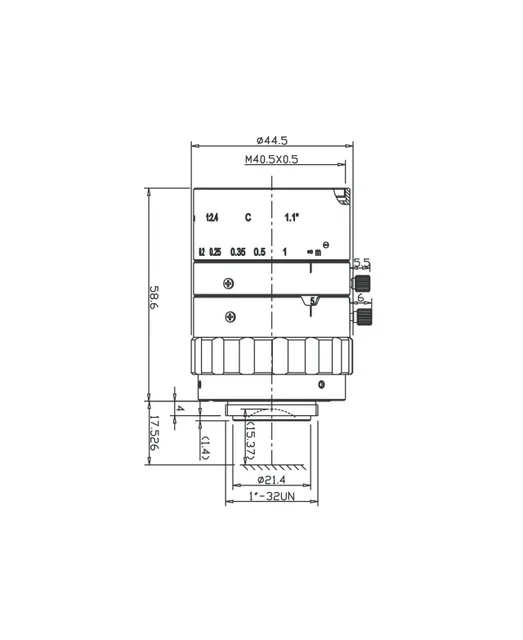

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ44.5 x 58.6 мм
- Заднее фокусное расстояние15.37 мм
- Резьба под фильтрM40.5 x 0.5
- КреплениеC-Mount
Обзор модели
SAM-FA16F24-C11-25M — Объектив машинного зрения. В карточке указаны матрица 1,1", крепление C-Mount, дисторсия менее 0,6%, рабочее расстояние 120 мм–∞, фокусное расстояние 16 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 16 мм |
| Размер матрицы | 1.1" |
| Разрешение | 25 Мп |
| Разрешающая способность | 200 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F2.4 - F22 |
| Рабочее расстояние | 120 мм - ∞ |
| Резьба под фильтр | M40.5 x 0.5 |
| Поле зрения | 53.67° x 34.13° x 44.44° |
| Дисторсия | <0.6% |
| Заднее фокусное расстояние | 15.37 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ44.5 x 58.6 мм |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли SAM-FA16F24-C11-25M, или предложим более подходящий вариант.
