SAM-FA16F20-C23-6M

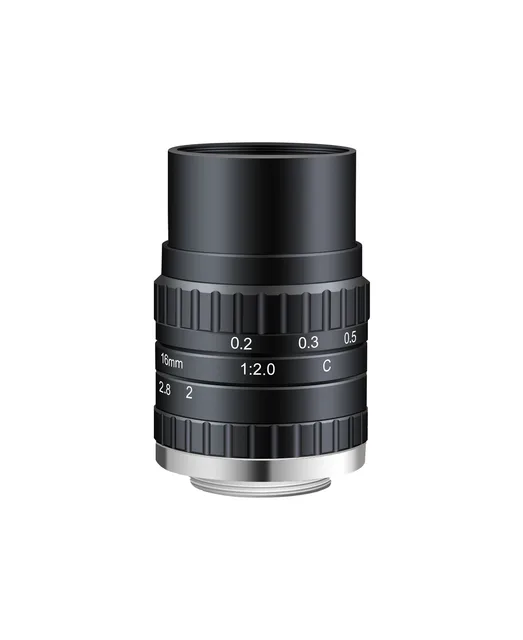

SAM-FA16F20-C23-6M — 16 мм 6 Мп объектив машинного зрения (2/3"(compatible with 1/1.2 sensor), C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
16 ммФокусное расстояние
2/3"(compatible with 1/1.2 sensor)Размер матрицы
6 МпРазрешение
170 lp/mmРазрешающая способность
C-MountКрепление
F2 - F16Диафрагма
Габариты

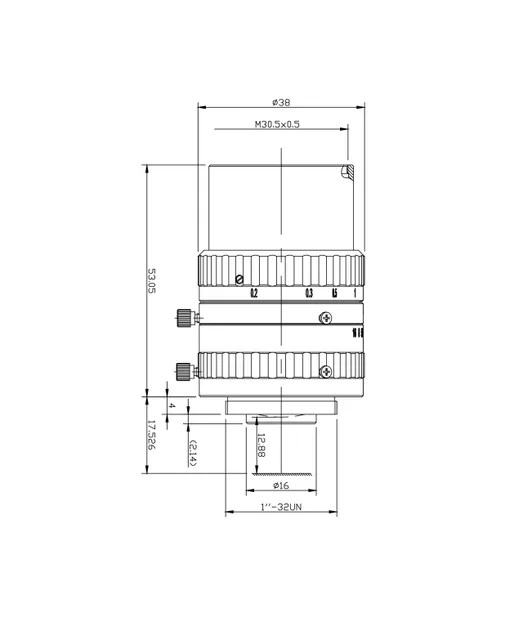

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ38 x 53.05 мм
- Вес106.1 г
- Заднее фокусное расстояние12.88 мм
- Резьба под фильтрM30.5 x 0.5
- КреплениеC-Mount
Обзор модели
SAM-FA16F20-C23-6M — Объектив машинного зрения. В карточке указаны матрица 2/3"(compatible with 1/1,2 sensor), крепление C-Mount, дисторсия менее 0,6%, рабочее расстояние 100 мм–∞, фокусное расстояние 16 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 16 мм |
| Размер матрицы | 2/3"(compatible with 1/1.2 sensor) |
| Разрешение | 6 Мп |
| Разрешающая способность | 170 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F2 - F16 |
| Рабочее расстояние | 100 мм - ∞ |
| Резьба под фильтр | M30.5 x 0.5 |
| Поле зрения | 36.7° x 22.3° x 29.6° |
| Дисторсия | <0.6% |
| Заднее фокусное расстояние | 12.88 мм |
| Ирисовая диафрагма | Ручная, со стопорным винтом |
| Габариты | Φ38 x 53.05 мм |
| Вес | 106.1 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
