SAM-FA12F20-C23-6M

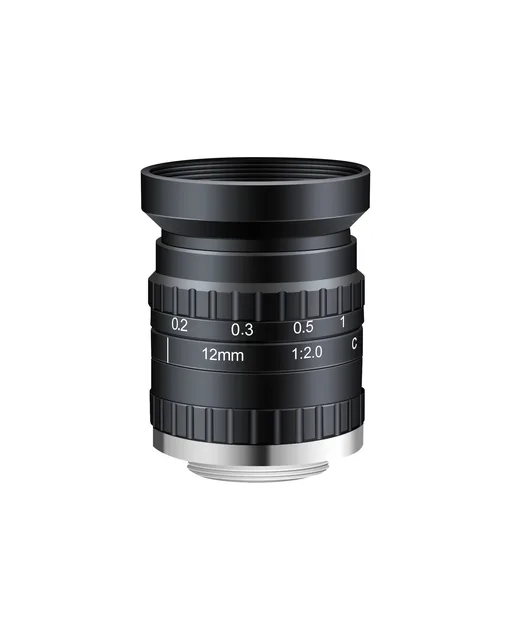

SAM-FA12F20-C23-6M — 12 мм 6 Мп объектив машинного зрения (2/3"(compatible with 1/1.2"sensor), C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
12 ммФокусное расстояние
2/3"(compatible with 1/1.2"sensor)Размер матрицы
6 МпРазрешение
170 lp/mm(6 Мп)Разрешающая способность
C-MountКрепление
F2 - F16Диафрагма
Габариты

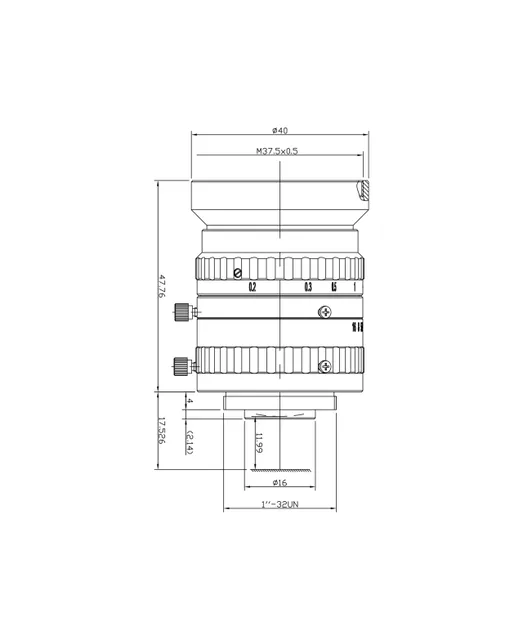

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ40 x 47.76 мм
- Заднее фокусное расстояние11.99 мм
- Резьба под фильтрM37.5 x 0.5
- КреплениеC-Mount
Обзор модели
SAM-FA12F20-C23-6M — Объектив машинного зрения. В карточке указаны матрица 2/3"(compatible with 1/1,2"sensor), крепление C-Mount, дисторсия менее 1%, рабочее расстояние 100 мм–∞, фокусное расстояние 12 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 12 мм |
| Размер матрицы | 2/3"(compatible with 1/1.2"sensor) |
| Разрешение | 6 Мп |
| Разрешающая способность | 170 lp/mm(6 Мп) |
| Крепление | C-Mount |
| Диафрагма | F2 - F16 |
| Рабочее расстояние | 100 мм - ∞ |
| Резьба под фильтр | M37.5 x 0.5 |
| Поле зрения | 48.22° x 29.92° x 39.4° |
| Дисторсия | <1% |
| Заднее фокусное расстояние | 11.99 мм |
| Ирисовая диафрагма | Ручная, со стопорным винтом |
| Габариты | Φ40 x 47.76 мм |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
