MS5515A

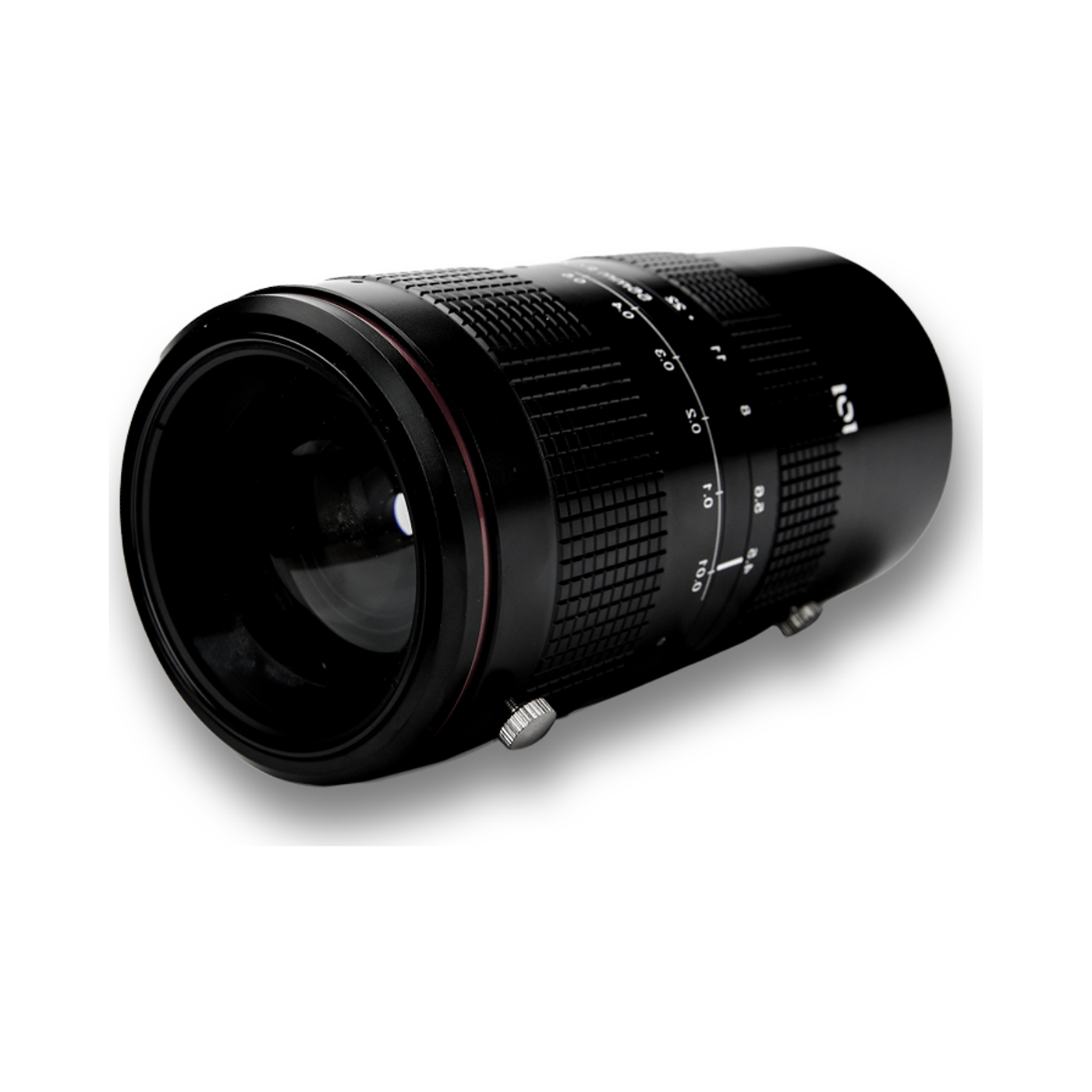

MS5515A 55 мм крупноформатный объектив (φ67, M72×P0.75)
Оптика высокого разрешения для матриц 1.1", 1.2", 4/3" и макро-контроля.
55 ммФокусное расстояние
0.01x-0.5xУвеличение
φ67Размер матрицы
151 МпРазрешение
151 МпРазрешающая способность
M72×P0.75Крепление
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель MS5515A.
- Габаритыφ80.2×(179.5-155.5)
- КреплениеM72×P0.75
Обзор модели
MS5515A — Крупноформатный объектив. В карточке указаны матрица φ67, крепление M72×P0,75, дисторсия менее 0,05%, рабочее расстояние 280,6, увеличение 0,01x-0,5x.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 55 мм |
| Увеличение | 0.01x-0.5x |
| Размер матрицы | φ67 |
| Разрешение | 151 Мп |
| Разрешающая способность | 151 Мп |
| Крепление | M72×P0.75 |
| Диафрагма | 4.5-22 |
| Рабочее расстояние | 280.6 |
| Дисторсия | ﹤0.05% |
| Габариты | φ80.2×(179.5-155.5) |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
