LS3508A

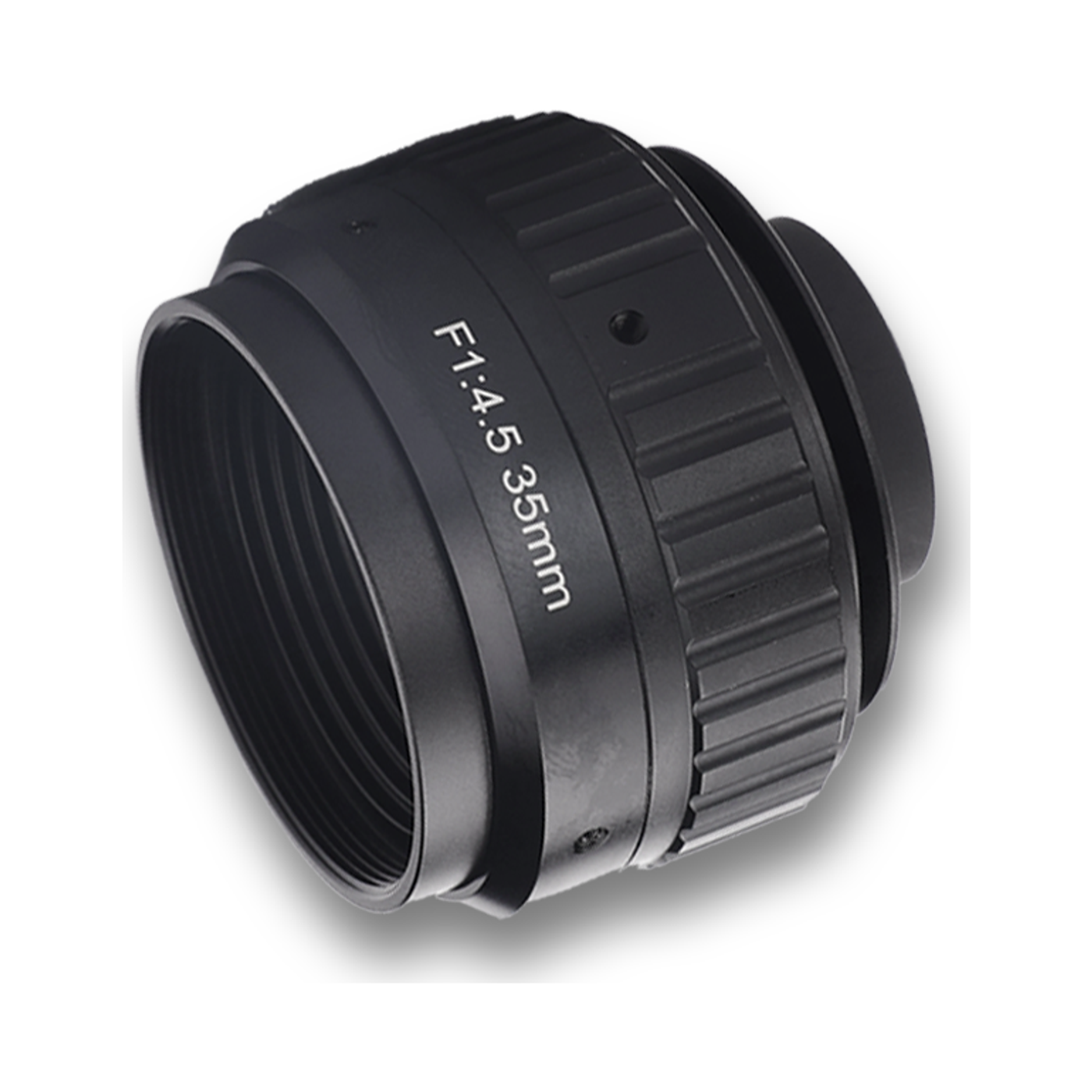

LS3508A 35 мм объектив для линейного сканирования (V-Mount(φ38))
Оптика с большим кругом изображения для линейных камер 4K, 8K и 16K.
35 ммФокусное расстояние
0.04-0.1Увеличение
V-Mount(φ38)Крепление
4.5-16Диафрагма
508.49Рабочее расстояние
M37×P0.75Резьба под фильтр

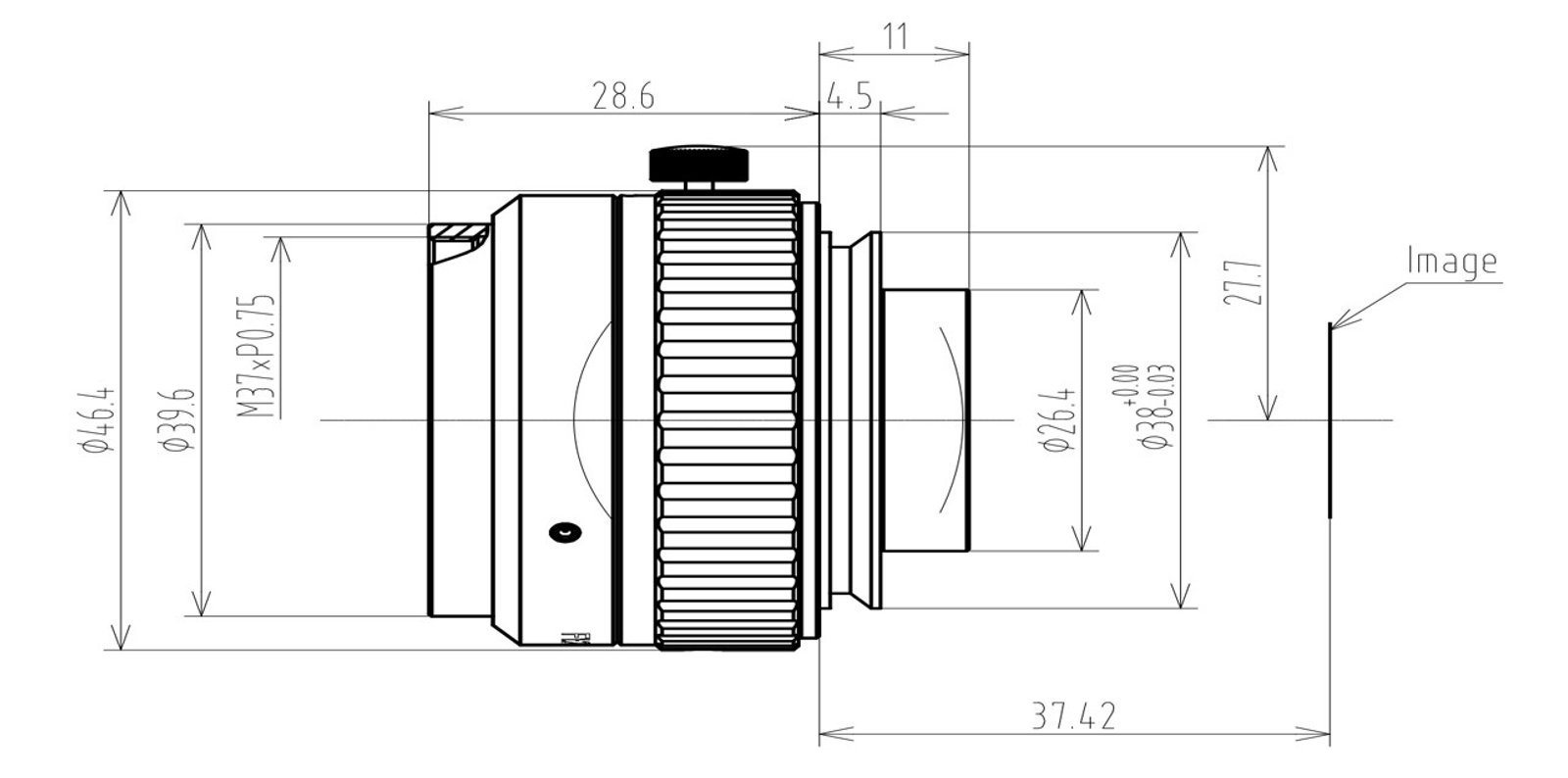

Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- Вес105
- Резьба под фильтрM37×P0.75
- КреплениеV-Mount(φ38)
Обзор модели
LS3508A — Объектив для линейного сканирования. В карточке указаны увеличение 0,04–0,1, крепление V-Mount（φ38）, рабочее расстояние 508,49, дисторсия менее 0,01%.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 35 мм |
| Увеличение | 0.04-0.1 |
| Крепление | V-Mount(φ38) |
| Диафрагма | 4.5-16 |
| Рабочее расстояние | 508.49 |
| Резьба под фильтр | M37×P0.75 |
| Дисторсия | ﹤0.01% |
| Вес | 105 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
