LS2003C

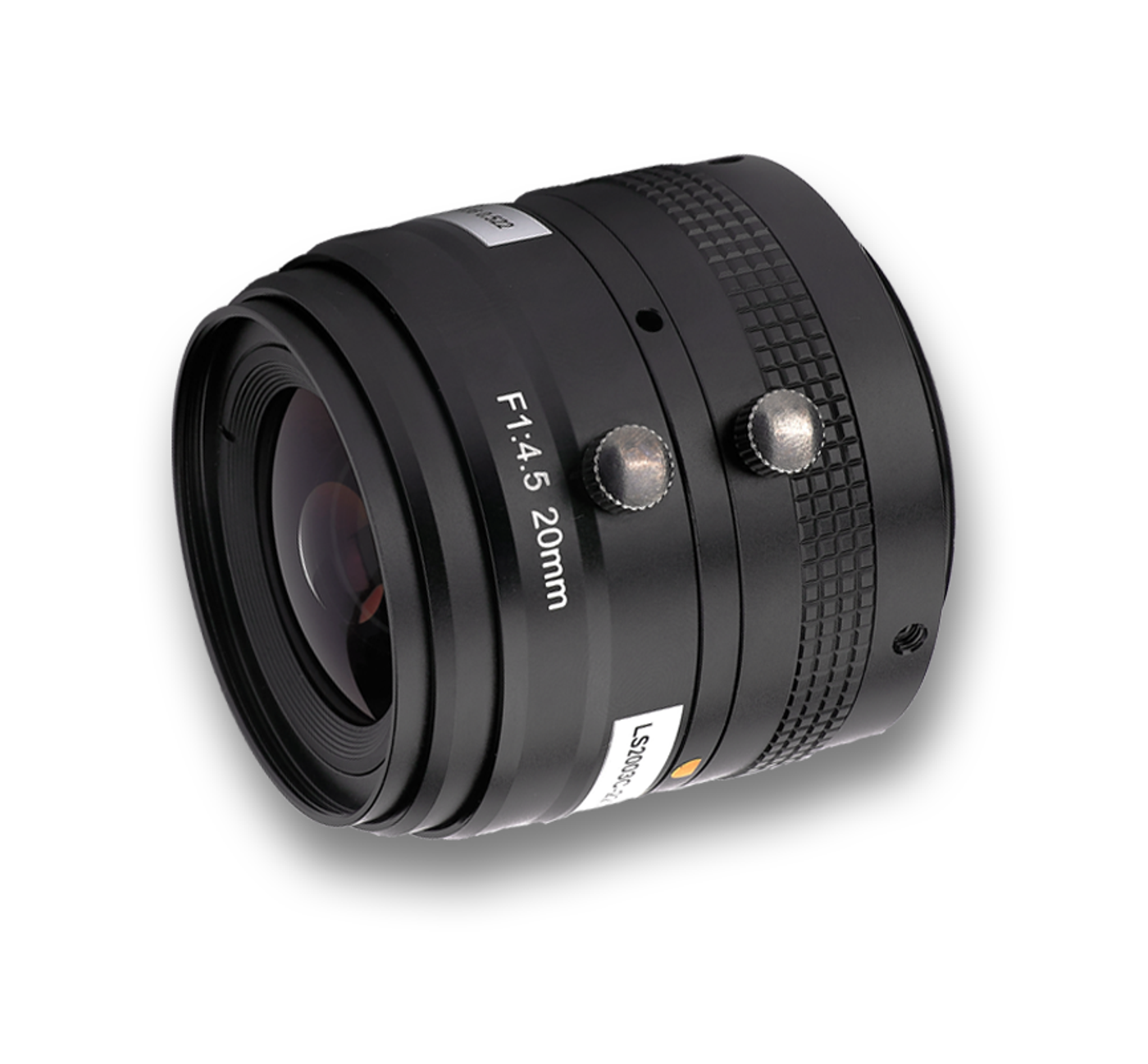

LS2003C 20 мм объектив для линейного сканирования (M42×P1)
Оптика с большим кругом изображения для линейных камер 4K, 8K и 16K.
20 ммФокусное расстояние
0.0358Увеличение
M42×P1Крепление
4.5-CДиафрагма
557.4Рабочее расстояние
M43×P0.75Резьба под фильтр

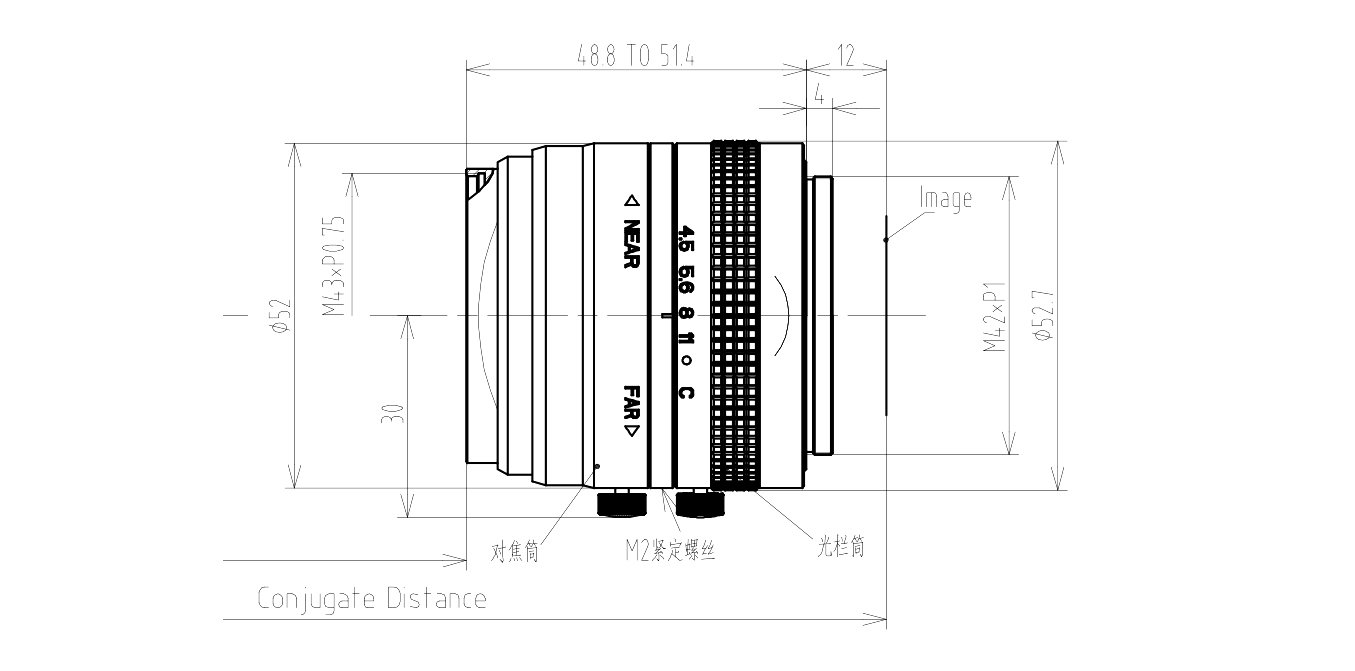

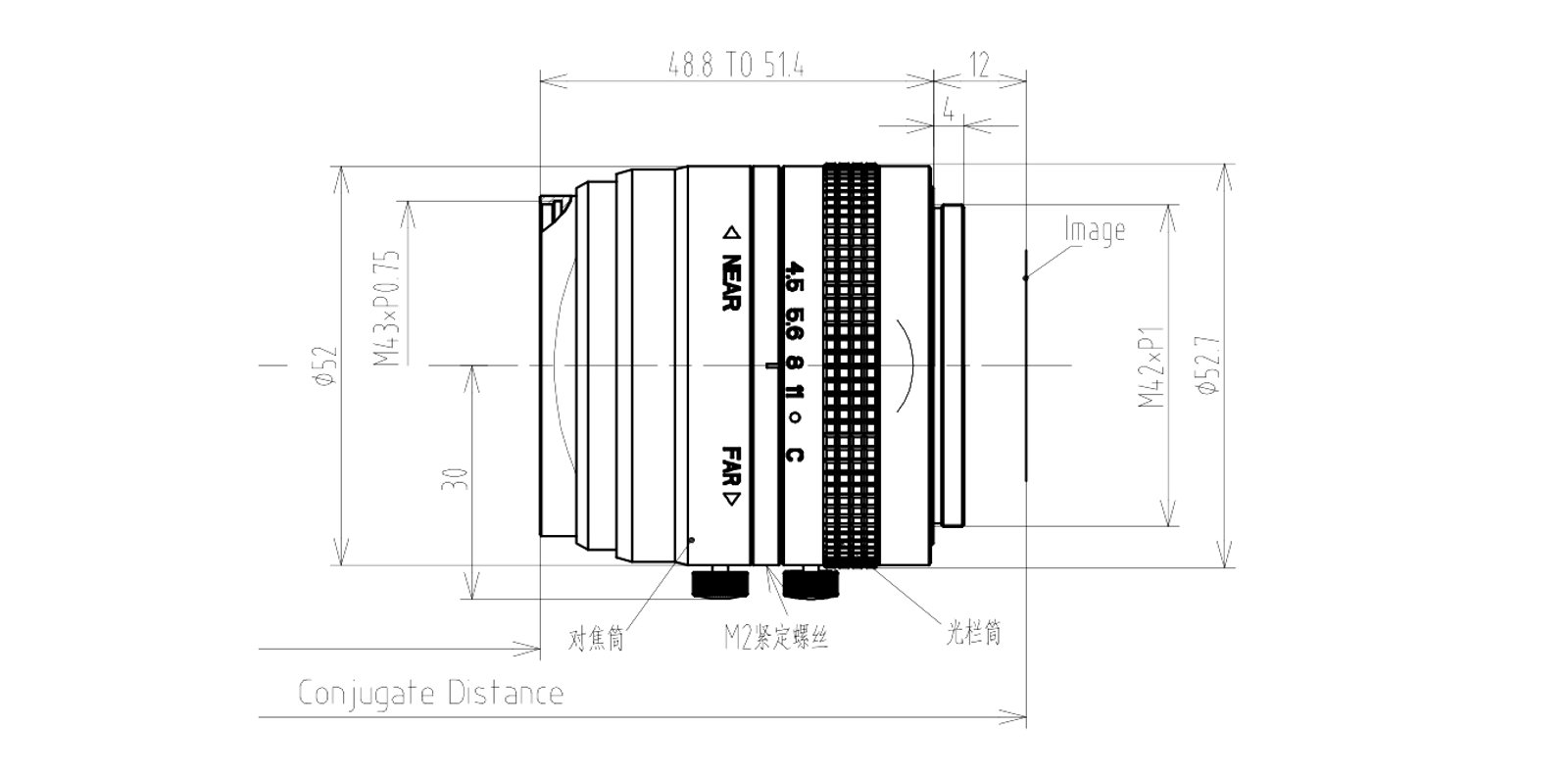

Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- Габаритыφ52×(48.8-51.4)
- Вес234
- Резьба под фильтрM43×P0.75
- КреплениеM42×P1
Обзор модели
LS2003C — Объектив для линейного сканирования. В карточке указаны увеличение 0,0358, крепление M42×P1, рабочее расстояние 557,4, дисторсия 0,2%.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 20 мм |
| Увеличение | 0.0358 |
| Крепление | M42×P1 |
| Диафрагма | 4.5-C |
| Рабочее расстояние | 557.4 |
| Резьба под фильтр | M43×P0.75 |
| Дисторсия | 0.2% |
| Габариты | φ52×(48.8-51.4) |
| Вес | 234 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
