HC7505A

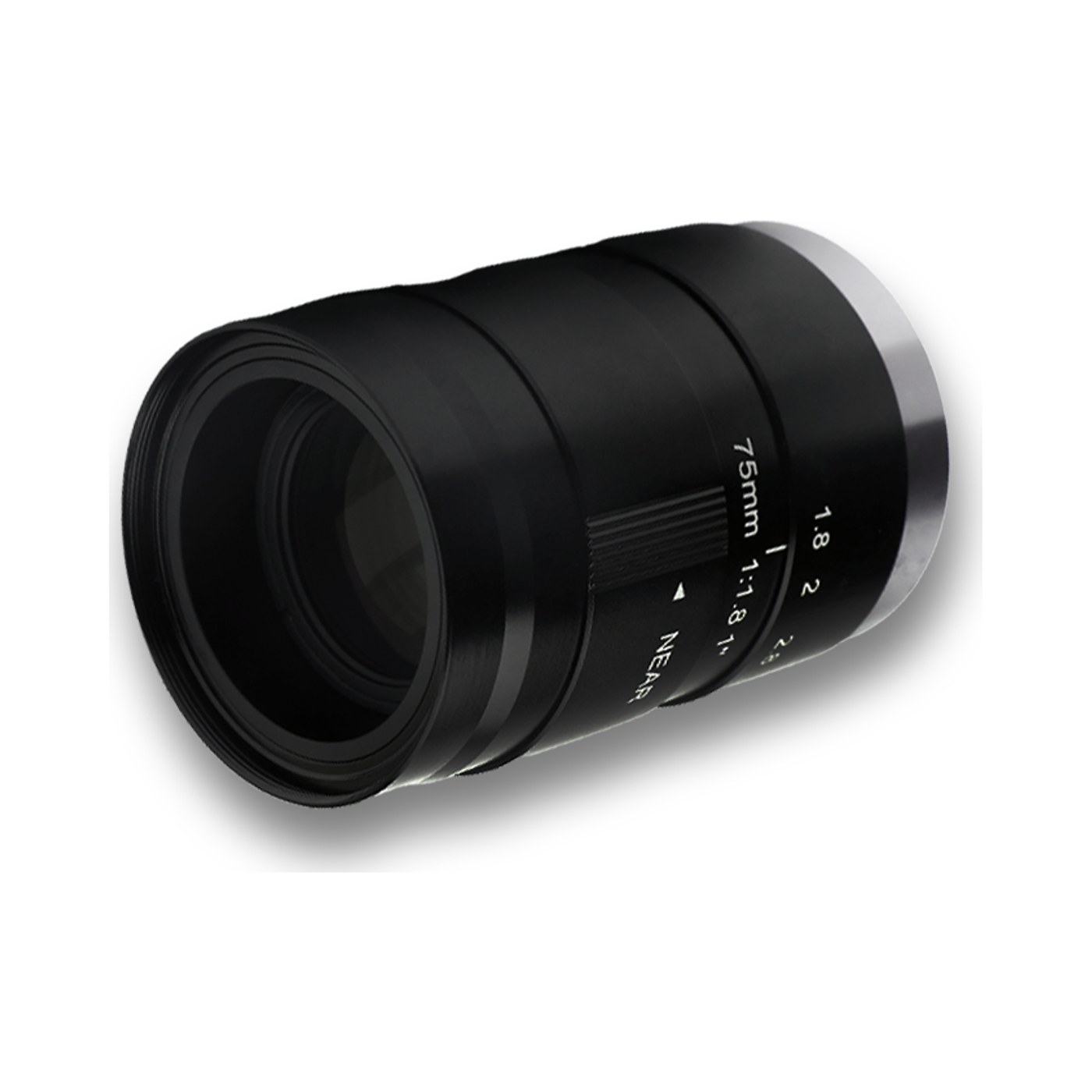

HC7505A 75 мм объектив машинного зрения (1”, C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
75 ммФокусное расстояние
1”Размер матрицы
5 МпРазрешение
5 МпРазрешающая способность
C-MountКрепление
1.8-16Диафрагма
Габариты

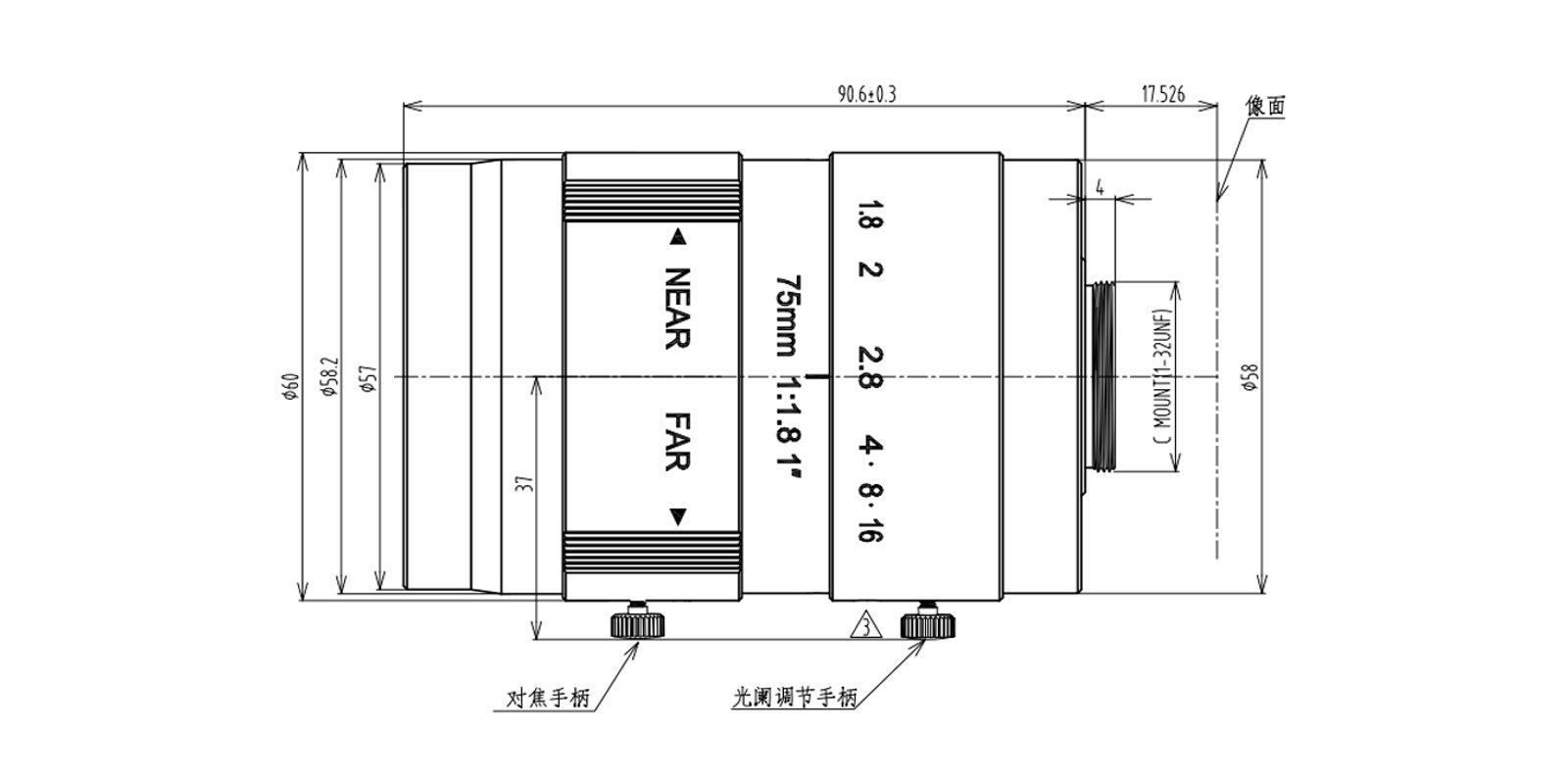

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- Габаритыφ60×90.6
- Вес472
- Резьба под фильтрM55×P0.75
- КреплениеC-Mount
Обзор модели
HC7505A — Объектив машинного зрения. В карточке указаны матрица 1”, крепление C-Mount, дисторсия менее 0,1%, фокусное расстояние 75 мм, диафрагма 1,8–16.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 75 мм |
| Размер матрицы | 1” |
| Разрешение | 5 Мп |
| Разрешающая способность | 5 Мп |
| Крепление | C-Mount |
| Диафрагма | 1.8-16 |
| MOD | 0.8m、0.115X |
| Резьба под фильтр | M55×P0.75 |
| Поле зрения | 1/2": угол 4.9°×3.6°; 2/3": угол 6.74°×5°; 1": угол 9.8°×7.4° |
| Дисторсия | ﹤0.1% |
| Габариты | φ60×90.6 |
| Вес | 472 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли HC7505A, или предложим более подходящий вариант.
