FS2505A

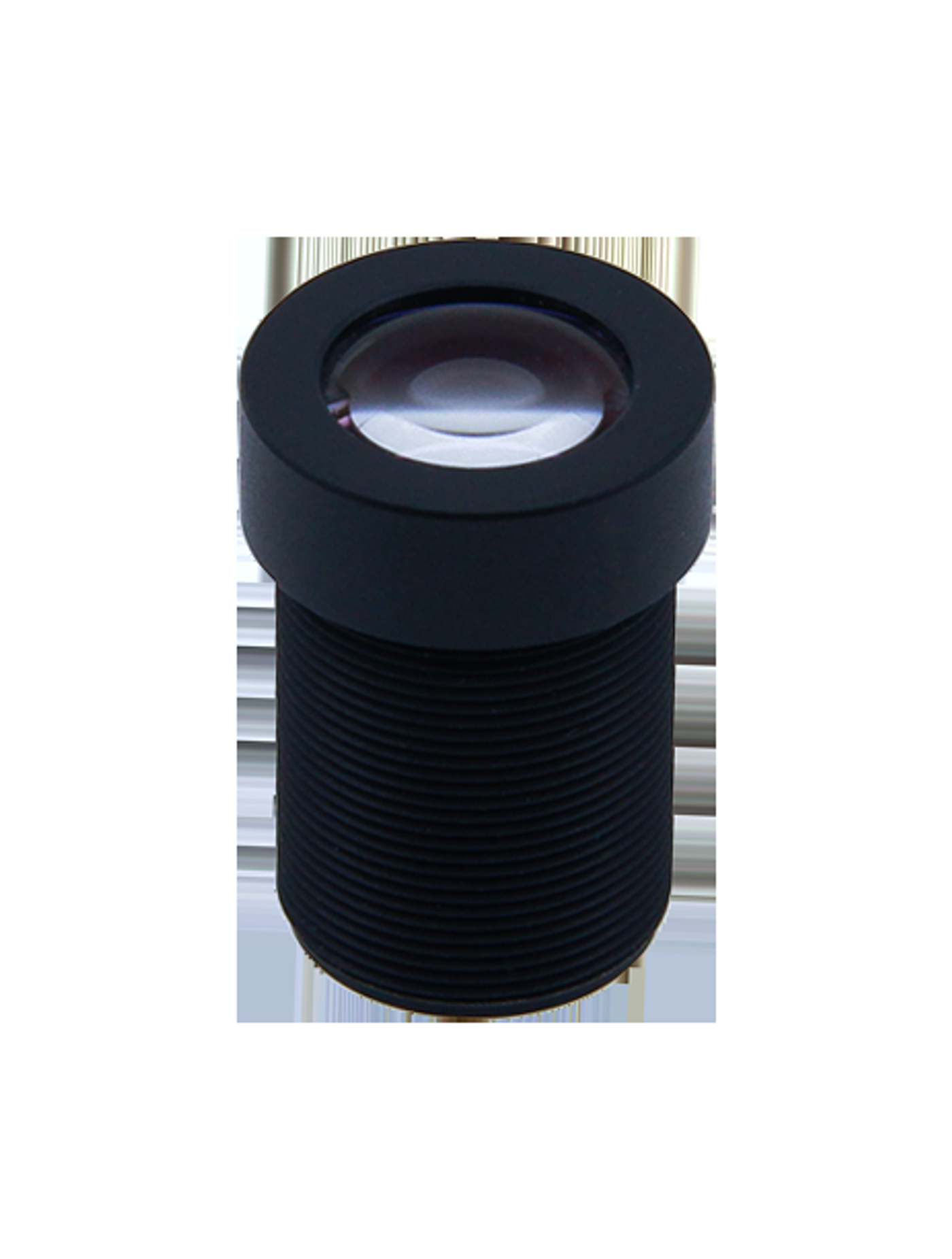

FS2505A 25 мм объектив машинного зрения (1/1.8”, M12×P0.5)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
25 ммФокусное расстояние
1/1.8”Размер матрицы
M12×P0.5Крепление
2.8Диафрагма
0.2m、0.14XMOD
1/1.8": угол 15.6°×11.5°; 1/3": угол 10.5°×7.8°Поле зрения
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель FS2505A.
- Габаритыφ14*19.495
- Вес4.8
- КреплениеM12×P0.5
Обзор модели
FS2505A — Специальный объектив. В карточке указаны матрица 1/1,8”, крепление M12×P0,5, дисторсия менее 0,05%, фокусное расстояние 25 мм, диафрагма 2,8.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 25 мм |
| Размер матрицы | 1/1.8” |
| Крепление | M12×P0.5 |
| Диафрагма | 2.8 |
| MOD | 0.2m、0.14X |
| Поле зрения | 1/1.8": угол 15.6°×11.5°; 1/3": угол 10.5°×7.8° |
| Дисторсия | ＜0.05% |
| Габариты | φ14*19.495 |
| Вес | 4.8 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли FS2505A, или предложим более подходящий вариант.
