FA1225SM

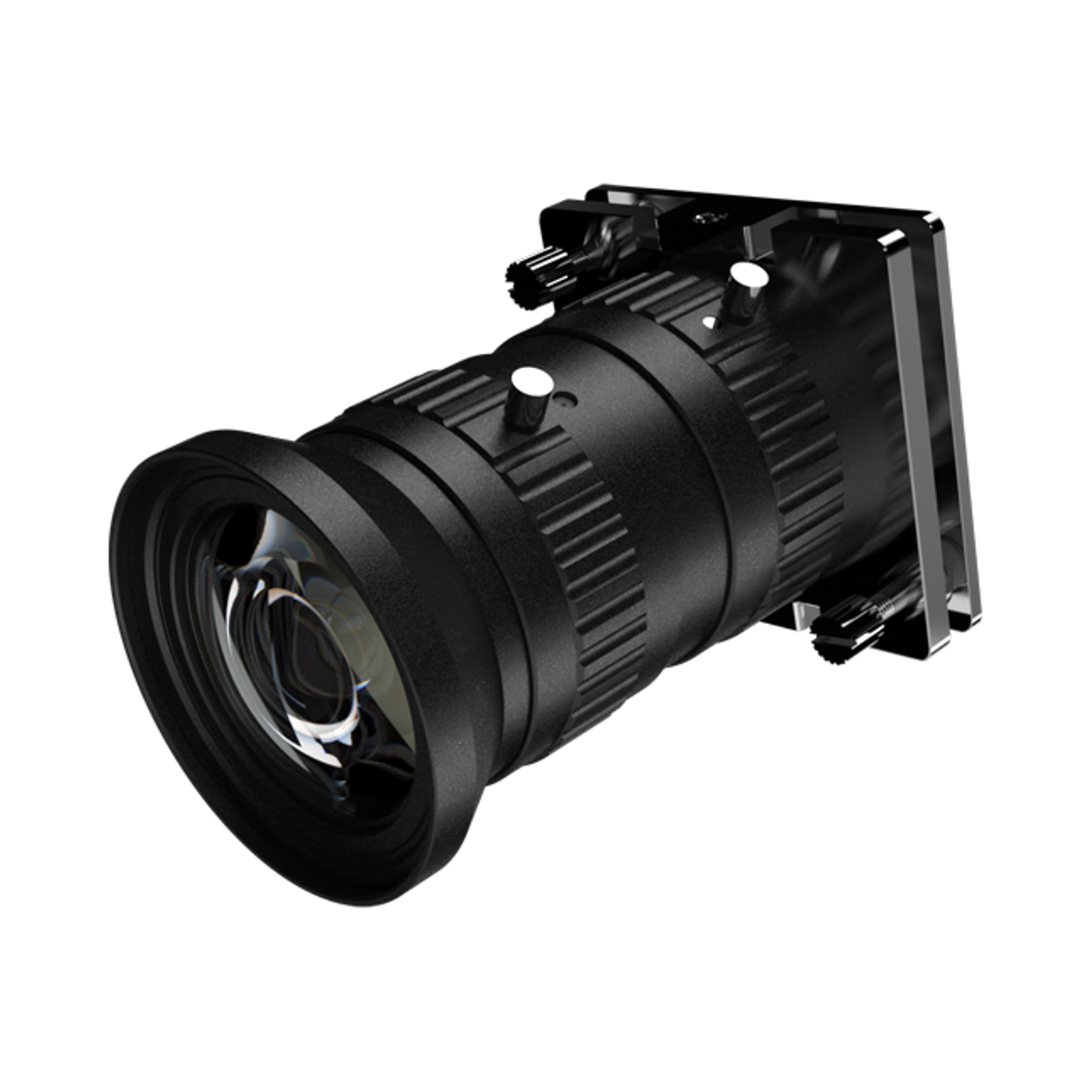

FA1225SM 12 мм объектив машинного зрения (1.1", SM-Mount(CS-Mount，φ27.9))
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
12 ммФокусное расстояние
1.1"Размер матрицы
SM-Mount(CS-Mount，φ27.9)Крепление
2.8-22Диафрагма
0.1m、0.1055XMOD
1.1": угол 60.66°x46.5°; 1": угол 50°x50°; 2/3": угол 38.6°x33°Поле зрения
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель FA1225SM.
- Габаритыφ68x83.73
- Вес258
- КреплениеSM-Mount(CS-Mount，φ27.9)
Обзор модели
FA1225SM — Специальный объектив. В карточке указаны матрица 1,1", крепление SM-Mount（CS-Mount，φ27,9）, дисторсия менее 0,3%, фокусное расстояние 12 мм, диафрагма 2,8–22.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 12 мм |
| Размер матрицы | 1.1" |
| Крепление | SM-Mount(CS-Mount，φ27.9) |
| Диафрагма | 2.8-22 |
| MOD | 0.1m、0.1055X |
| Поле зрения | 1.1": угол 60.66°x46.5°; 1": угол 50°x50°; 2/3": угол 38.6°x33° |
| Дисторсия | ＜0.3% |
| Габариты | φ68x83.73 |
| Вес | 258 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли FA1225SM, или предложим более подходящий вариант.
