ELS-4040M72-0.11X
ELS-4040M72-0.11X 40 мм объектив для линейного сканирования (60 мм, V)
Оптика с большим кругом изображения для линейных камер 4K, 8K и 16K.
40 ммФокусное расстояние
-0.11XУвеличение
60 ммРазмер матрицы
130Ip/mmРазрешающая способность
VКрепление
4.0Диафрагма
Габариты

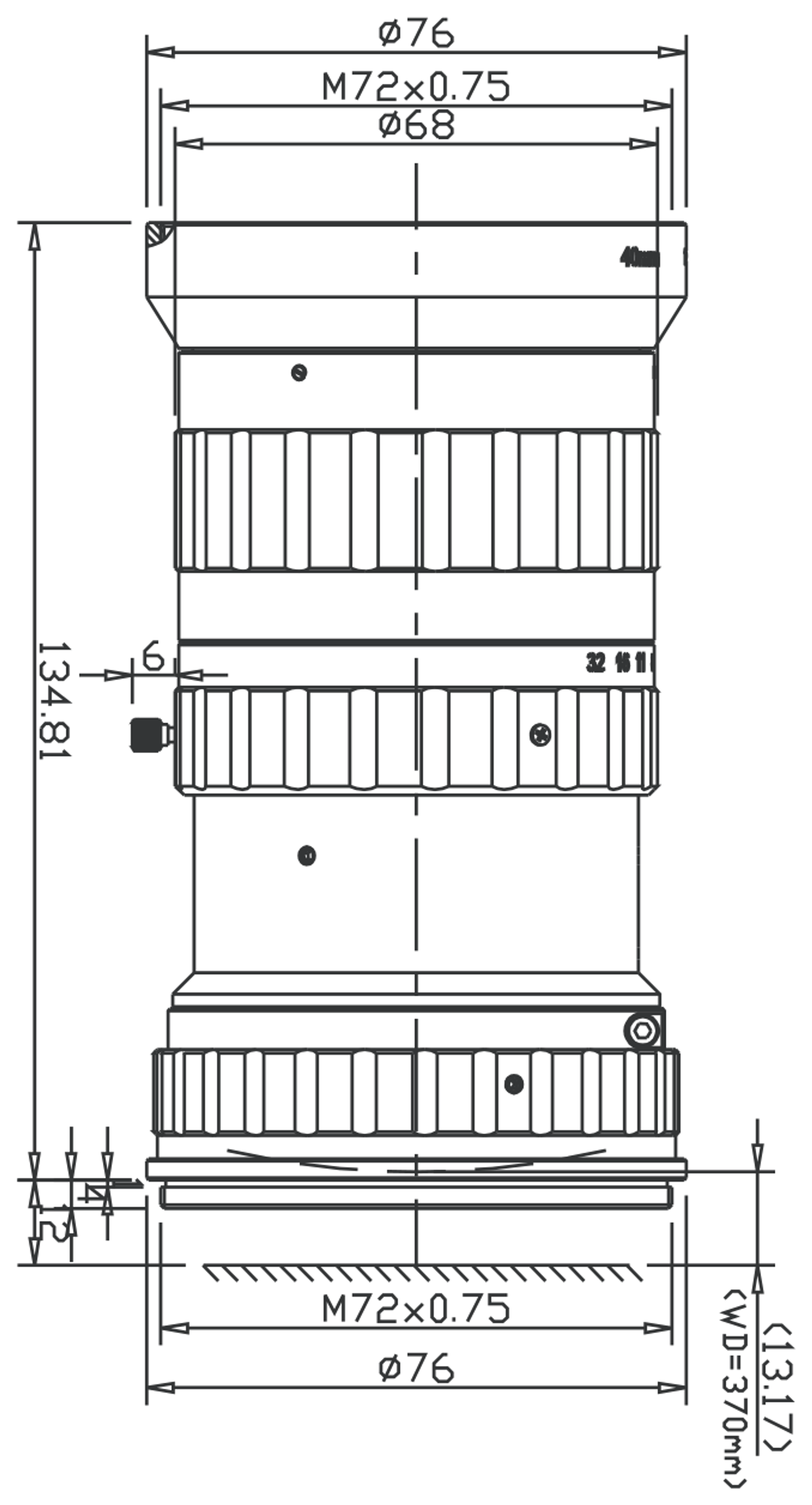

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ76×134.81 мм
- Вес-
- Заднее фокусное расстояние13.17 мм
- Резьба под фильтрM72×0.75
- КреплениеV
Обзор модели
ELS-4040M72-0.11X — Объектив для линейного сканирования. В карточке указаны увеличение -0,11×, крепление V, дисторсия менее 0,15%, разрешающая способность 130Ip/mm.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 40 мм |
| Увеличение | -0.11X |
| Размер матрицы | 60 мм |
| Разрешающая способность | 130Ip/mm |
| Крепление | V |
| Диафрагма | 4.0 |
| Резьба под фильтр | M72×0.75 |
| Дисторсия | ＜-0.15% |
| Заднее фокусное расстояние | 13.17 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ76×134.81 мм |
| Вес | - |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
