AZURE-DT6520M10MD

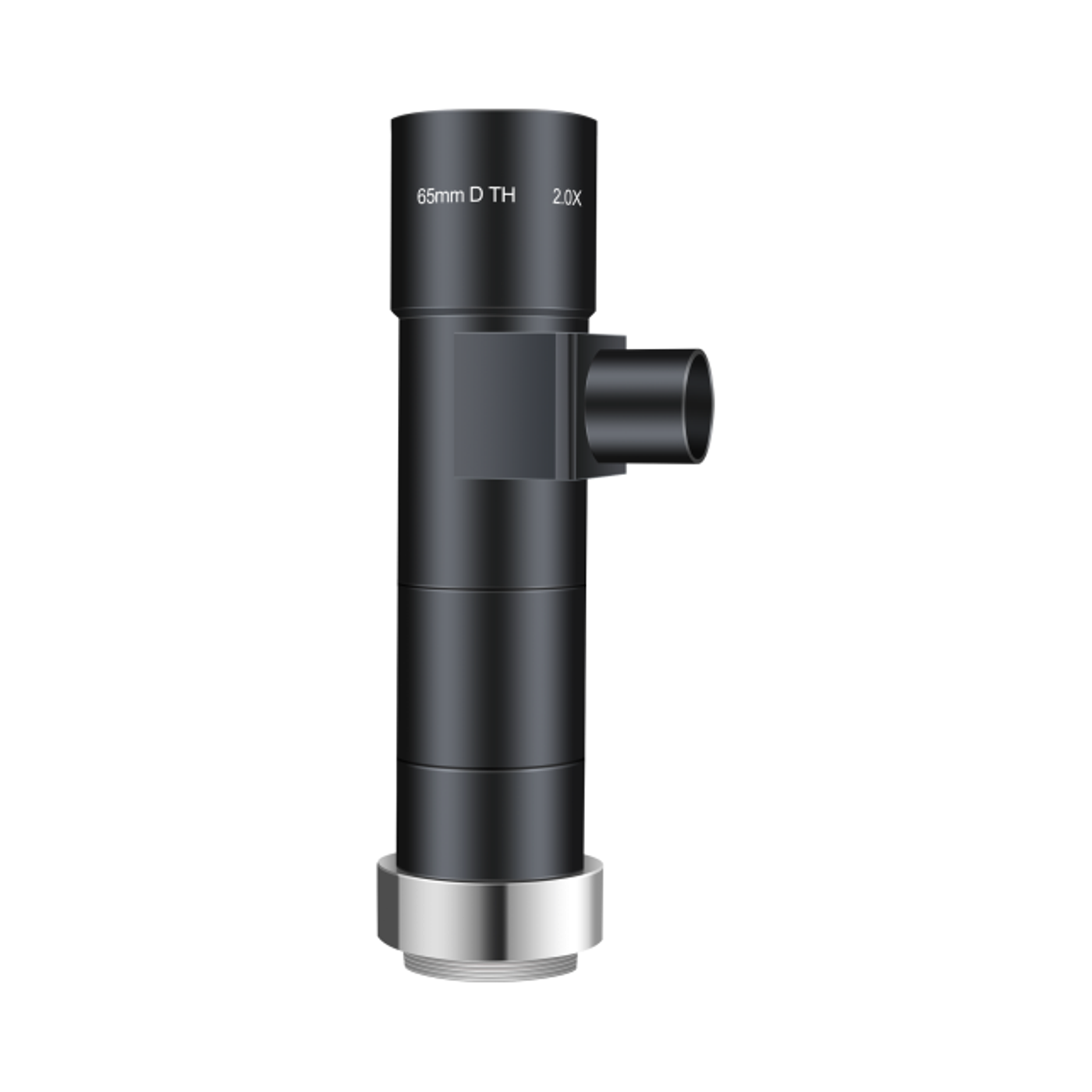

AZURE-DT6520M10MD телецентрический объектив (1.1”(Diagonal 17 мм), C)
Бителецентрическая оптика для измерения размеров без ошибки перспективы.
2.0XУвеличение
1.1”(Diagonal 17 мм)Размер матрицы
CКрепление
8.88Диафрагма
65 ммРабочее расстояние
2/3"靶面 5.5°×3.3°×4.4°; 1/2"靶面 4°×2.4°×3.2°Поле зрения
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- Вес-
- КреплениеC
Обзор модели
AZURE-DT6520M10MD — Телецентрический объектив. В карточке указаны увеличение 2,0×, матрица 1,1”(Diagonal 17 мм), крепление C-Mount, дисторсия менее 0,027%, рабочее расстояние 65 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Увеличение | 2.0X |
| Размер матрицы | 1.1”(Diagonal 17 мм) |
| Крепление | C |
| Диафрагма | 8.88 |
| Рабочее расстояние | 65 мм |
| Поле зрения | 2/3"靶面 5.5°×3.3°×4.4°; 1/2"靶面 4°×2.4°×3.2° |
| Дисторсия | <-0.027% |
| Вес | - |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли AZURE-DT6520M10MD, или предложим более подходящий вариант.
