AZURE-DN1218TM
AZURE-DN1218TM 12.6 мм объектив машинного зрения (1/1.8", C)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
12.6 ммФокусное расстояние
1/1.8"Размер матрицы
200 Ip/mmРазрешающая способность
CКрепление
F1.8Диафрагма
M34×0.5Резьба под фильтр
Габариты

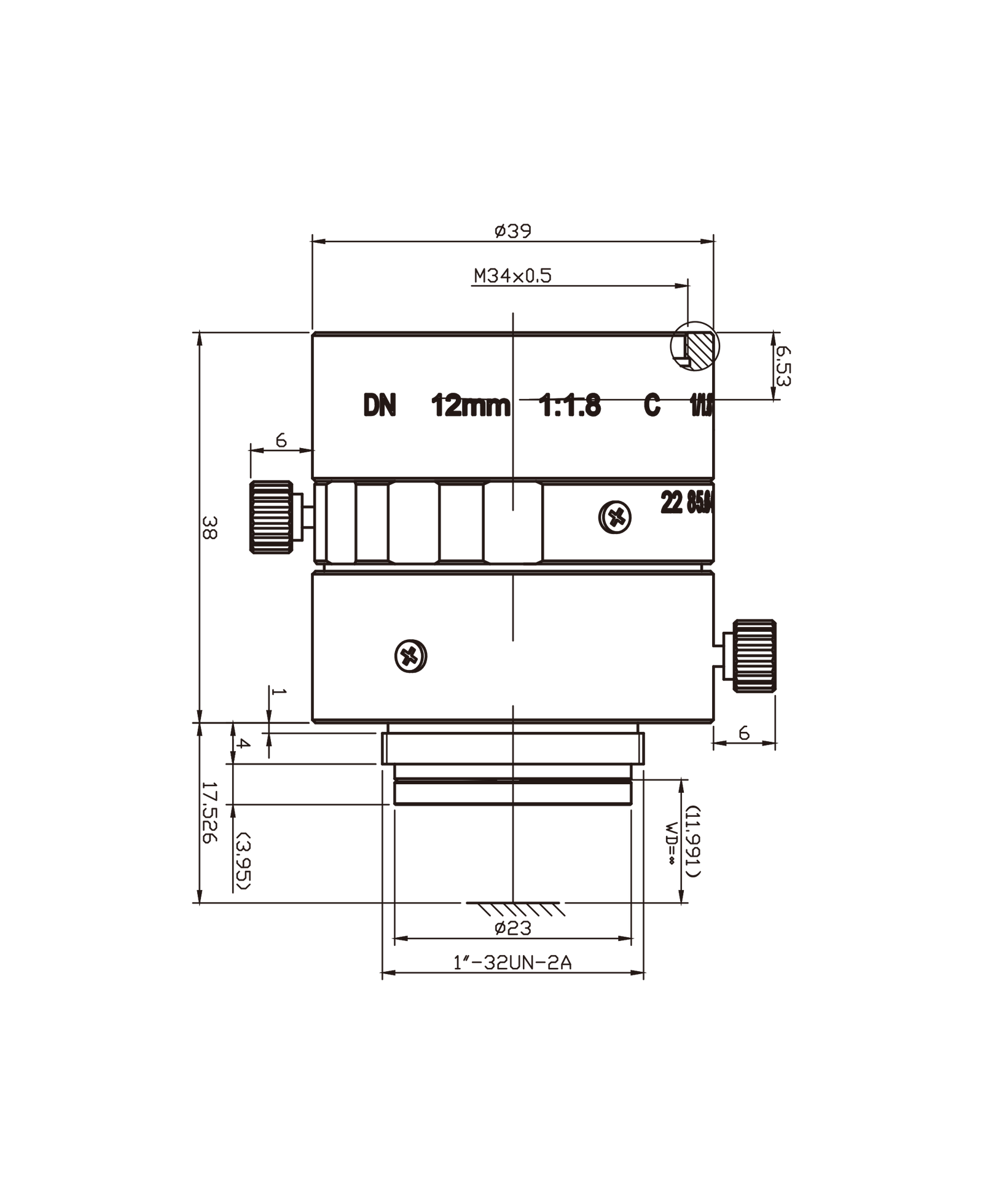

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ39×38 мм
- Вес118.9 г
- Заднее фокусное расстояние11.99 мм
- Резьба под фильтрM34×0.5
- КреплениеC
Обзор модели

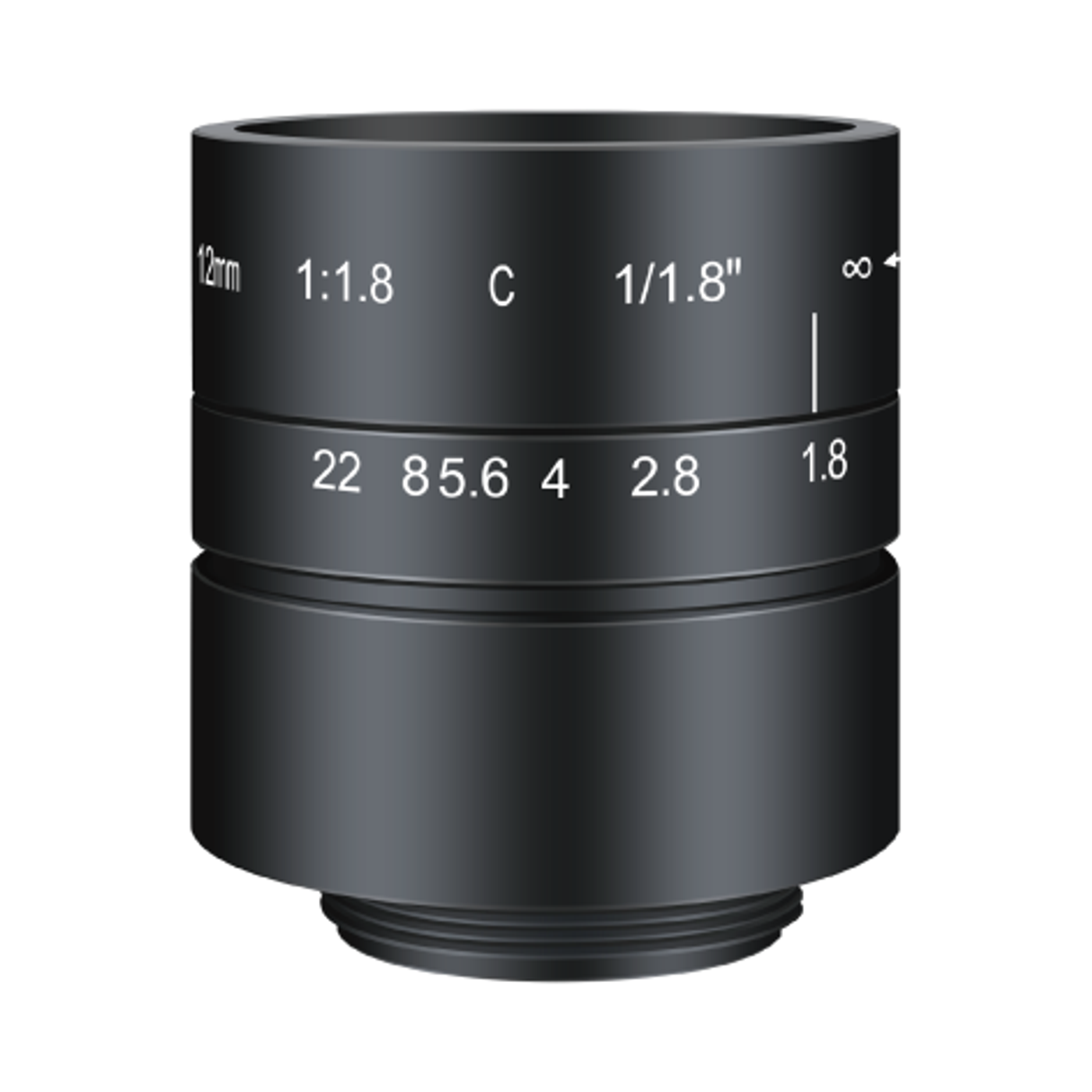

AZURE-DN1218TM — Объектив машинного зрения. В карточке указаны матрица 1/1,8", крепление C-Mount, дисторсия менее 3%, фокусное расстояние 12,6 мм, диафрагма F1,8.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 12.6 мм |
| Размер матрицы | 1/1.8" |
| Разрешающая способность | 200 Ip/mm |
| Крепление | C |
| Диафрагма | F1.8 |
| Резьба под фильтр | M34×0.5 |
| Поле зрения | 1/2"靶面 36°×21.7°×28.87°; 1/3"靶面 27.08°×16.38°×21.7° |
| Дисторсия | <-3% |
| Заднее фокусное расстояние | 11.99 мм |
| Ирисовая диафрагма | Ручная диафрагма |
| Габариты | Φ39×38 мм |
| Вес | 118.9 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
