AZURE-7520M5M

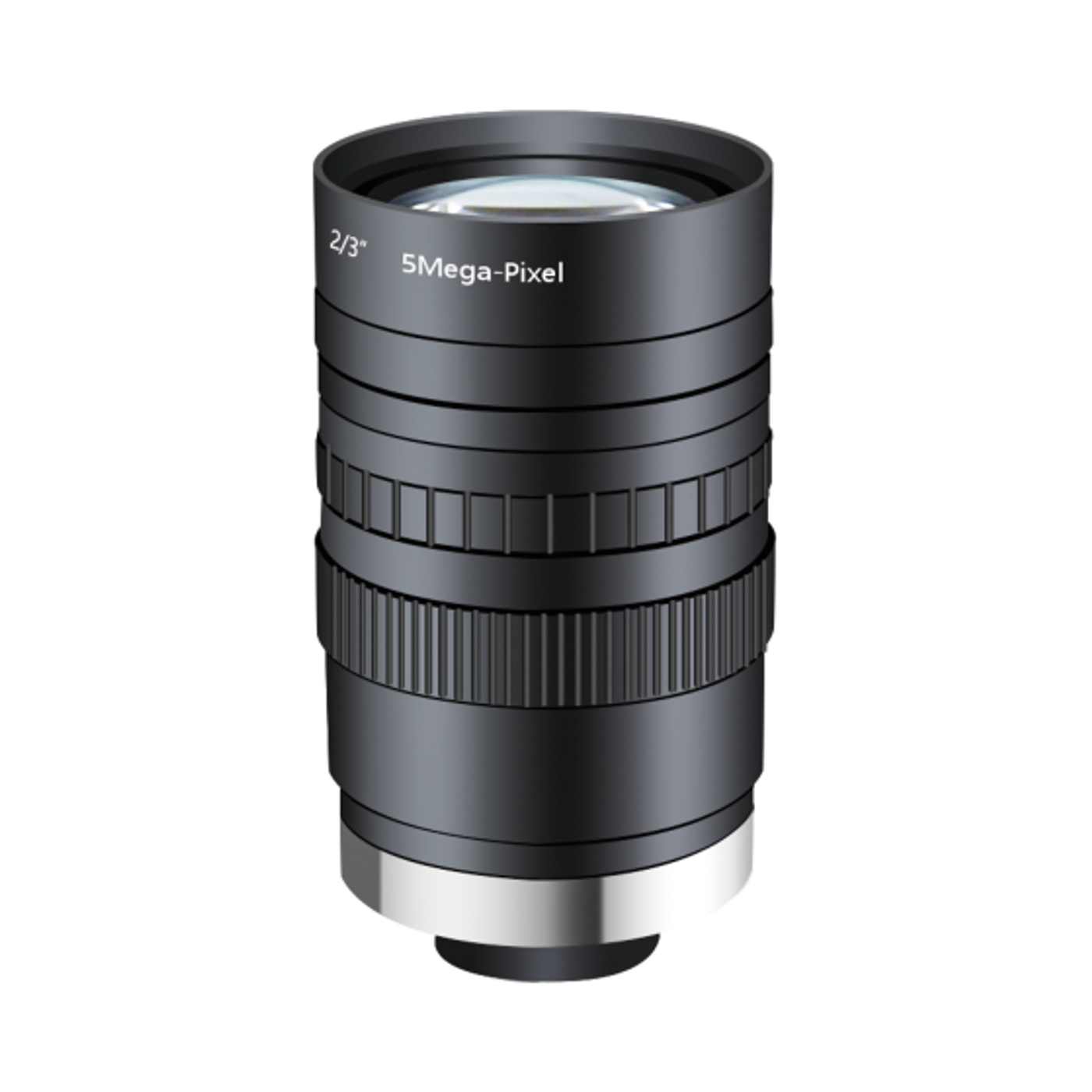

AZURE-7520M5M 75 мм объектив машинного зрения (2/3", C)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
75 ммФокусное расстояние
2/3"Размер матрицы
150lp/mmРазрешающая способность
CКрепление
F2.0~F22Диафрагма
1m~∞Рабочее расстояние
Габариты
Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ42×70.2 мм
- Вес290 г
- Заднее фокусное расстояние10.7 мм
- Резьба под фильтрM40.5×0.5
- КреплениеC
Обзор модели
AZURE-7520M5M — Объектив машинного зрения. В карточке указаны матрица 2/3", крепление C-Mount, дисторсия менее 0,1%, рабочее расстояние 1 м–∞, фокусное расстояние 75 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 75 мм |
| Размер матрицы | 2/3" |
| Разрешающая способность | 150lp/mm |
| Крепление | C |
| Диафрагма | F2.0~F22 |
| Рабочее расстояние | 1m~∞ |
| Резьба под фильтр | M40.5×0.5 |
| Поле зрения | 2/3"靶面 8.36°×5.04°×6.72° |
| Дисторсия | <-0.1% |
| Заднее фокусное расстояние | 10.7 мм |
| Ирисовая диафрагма | M-Iris |
| Габариты | Φ42×70.2 мм |
| Вес | 290 г |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли AZURE-7520M5M, или предложим более подходящий вариант.
