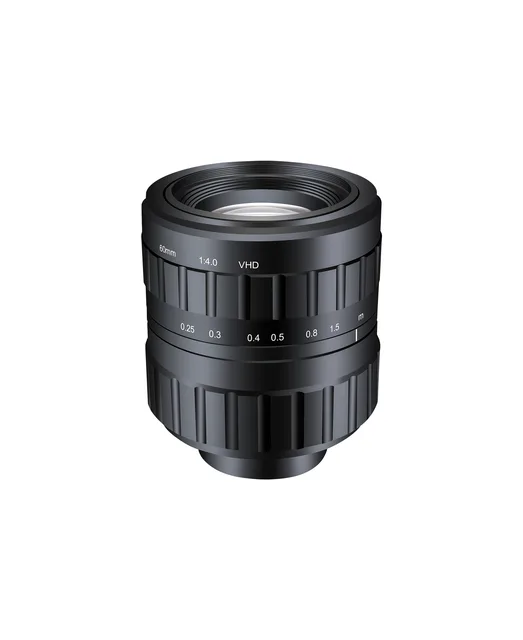

SAM-LS60F40-V-C57-M13 — 60 мм объектив для линейного сканирования (57.3 мм image circle, V-Mount)

Name: 60 мм объектив для линейного сканирования (57.3 мм image circle)
Brand: Samanstar
SKU: SAM-LS60F40-V-C57-M13

Оптика с большим кругом изображения для линейных камер 4K, 8K и 16K.

60 ммФокусное расстояние

3.5 µm(16K)/5 µm(12K)Разрешающая способность

57.3 мм(16K)/62 мм(12K)Круг изображения

16K / 12KЛинейная матрица

V-MountКрепление

F4Диафрагма

Контактная информация

Отгрузка образца за 24 часа · MOQ 1 шт. · гарантия 1 год · экспресс / авиа / море, возможен DDP

Габариты

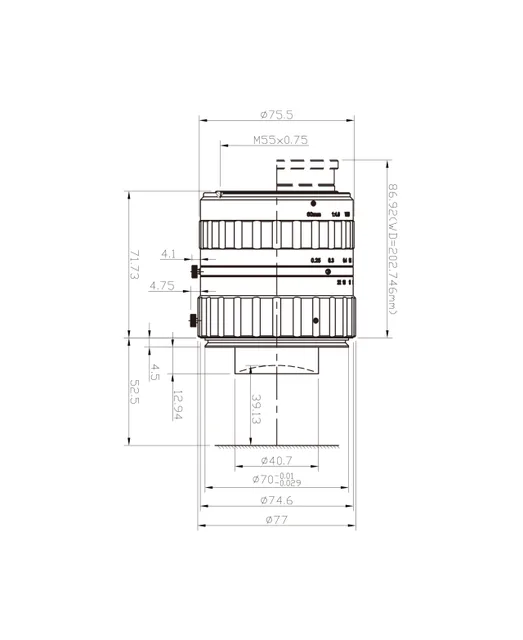

SAM-LS60F40-V-C57-M13 mechanical drawing

Габаритные размеры

Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.

ГабаритыΦ75.5 x 71.73 мм
Заднее фокусное расстояние39.13 мм
Резьба под фильтрM55 x 0.75
КреплениеV-Mount

Обзор модели

SAM-LS60F40-V-C57-M13 — Объектив для линейного сканирования. В карточке указаны круг изображения 57,3 мм(16K)/62 мм(12K), линейный сенсор 16K / 12K, крепление V-Mount, рабочее расстояние 250–10000 мм, дисторсия менее 0,23%.

Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.

Основные характеристики

Фокусное расстояние	60 мм
Разрешающая способность	3.5 µm(16K)/5 µm(12K)
Круг изображения	57.3 мм(16K)/62 мм(12K)
Линейная матрица	16K / 12K
Крепление	V-Mount
Диафрагма	F4
Рабочее расстояние	250 - 10000 мм
Резьба под фильтр	M55 x 0.75
Дисторсия	<-0.23%
Заднее фокусное расстояние	39.13 мм
Габариты	Φ75.5 x 71.73 мм
