SAM-FA25F20-C11-12M

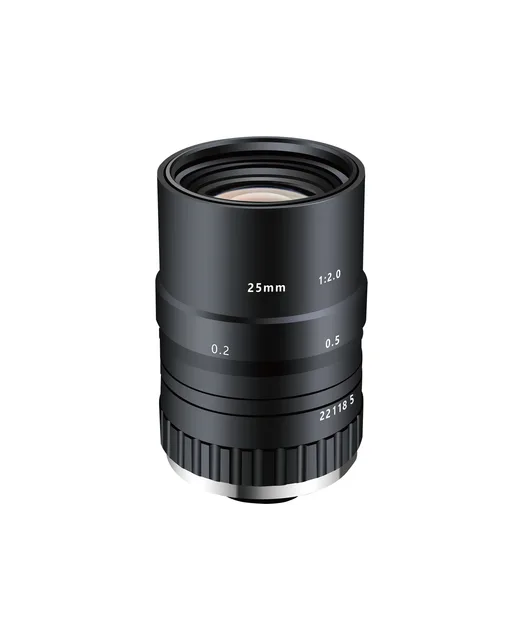

SAM-FA25F20-C11-12M — 25 мм 12 Мп объектив машинного зрения (1.1", C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
25 ммФокусное расстояние
1.1"Размер матрицы
12 МпРазрешение
150 lp/mmРазрешающая способность
C-MountКрепление
F2 - F22Диафрагма
Габариты

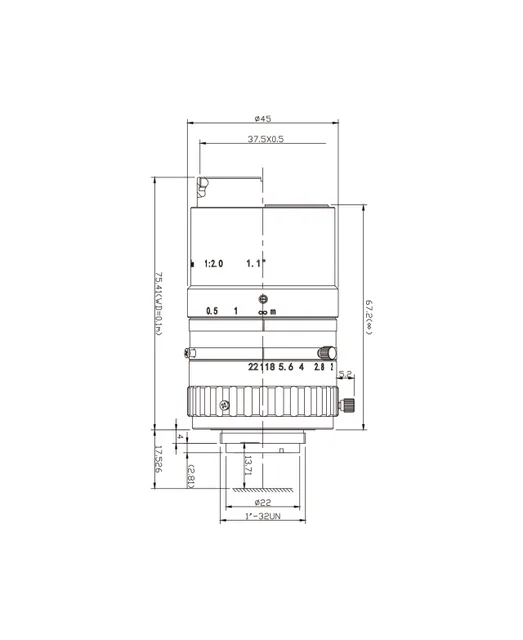

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ45 x 75.4 мм
- Вес194 г
- Заднее фокусное расстояние13.71 мм
- Резьба под фильтрM37.5 x 0.5
- КреплениеC-Mount
Обзор модели
SAM-FA25F20-C11-12M — Объектив машинного зрения. В карточке указаны матрица 1,1", крепление C-Mount, дисторсия менее 0,25%, рабочее расстояние 100 мм–∞, фокусное расстояние 25 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 25 мм |
| Размер матрицы | 1.1" |
| Разрешение | 12 Мп |
| Разрешающая способность | 150 lp/mm |
| Крепление | C-Mount |
| Диафрагма | F2 - F22 |
| Рабочее расстояние | 100 мм - ∞ |
| Резьба под фильтр | M37.5 x 0.5 |
| Поле зрения | 35.3° x 21.75° x 28.68° |
| Дисторсия | <0.25% |
| Заднее фокусное расстояние | 13.71 мм |
| Ирисовая диафрагма | Ручная, со стопорным винтом |
| Габариты | Φ45 x 75.4 мм |
| Вес | 194 г |
Частые вопросы
Какой размер матрицы и разрешение поддерживает SAM-FA25F20-C11-12M?
Модель рассчитана на матрицы 1,1" с разрешением 12 Мп.
Какие рабочее расстояние и увеличение указаны?
Рабочее расстояние 100 мм–∞.
Какие оптические погрешности указаны?
Дисторсия менее 0,25%.
Какое крепление использует SAM-FA25F20-C11-12M?
Крепление C-Mount.
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
Проверенный PDF-паспорт для этой модели пока не опубликован. Актуальный чертёж, доступные данные испытаний и 2D/3D-файлы высылаем после проверки под вашу матрицу и крепление.
