SAM-FA20F12-C1-DN

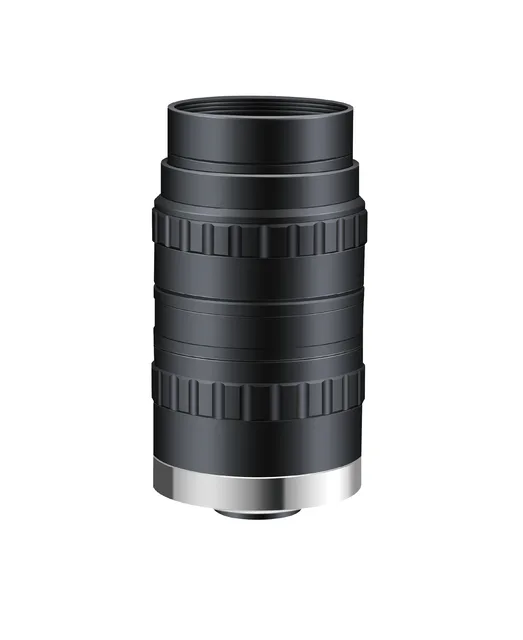

SAM-FA20F12-C1-DN — 20 мм объектив машинного зрения с ИК-коррекцией (1", C-Mount)
Объективы с фиксированным фокусным расстоянием: автоматизация, позиционирование, чтение кодов, общий контроль.
20 ммФокусное расстояние
1"Размер матрицы
10 МпРазрешающая способность
C-MountКрепление
F1.2Диафрагма
1000 мм - ∞Рабочее расстояние
Габариты

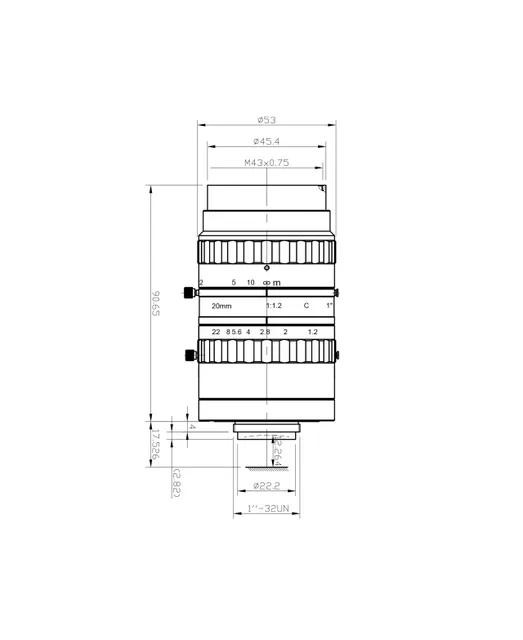

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- ГабаритыΦ53 x 90.65 мм
- Заднее фокусное расстояние12.26 мм
- Резьба под фильтрM43 x 0.75
- КреплениеC-Mount
Обзор модели
SAM-FA20F12-C1-DN — Объектив машинного зрения. В карточке указаны матрица 1", крепление C-Mount, дисторсия менее 4,0%, рабочее расстояние 1000 мм–∞, спектральный диапазон 400–1000 нм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 20 мм |
| Размер матрицы | 1" |
| Разрешающая способность | 10 Мп |
| Крепление | C-Mount |
| Диафрагма | F1.2 |
| Рабочее расстояние | 1000 мм - ∞ |
| Резьба под фильтр | M43 x 0.75 |
| Спектральный диапазон | 400 - 1000 nm |
| Поле зрения | 45.4° x 26.2° x 33.18° |
| Дисторсия | <-4.0% |
| Заднее фокусное расстояние | 12.26 мм |
| Ирисовая диафрагма | Ручная |
| Габариты | Φ53 x 90.65 мм |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли SAM-FA20F12-C1-DN, или предложим более подходящий вариант.
