MS9015A

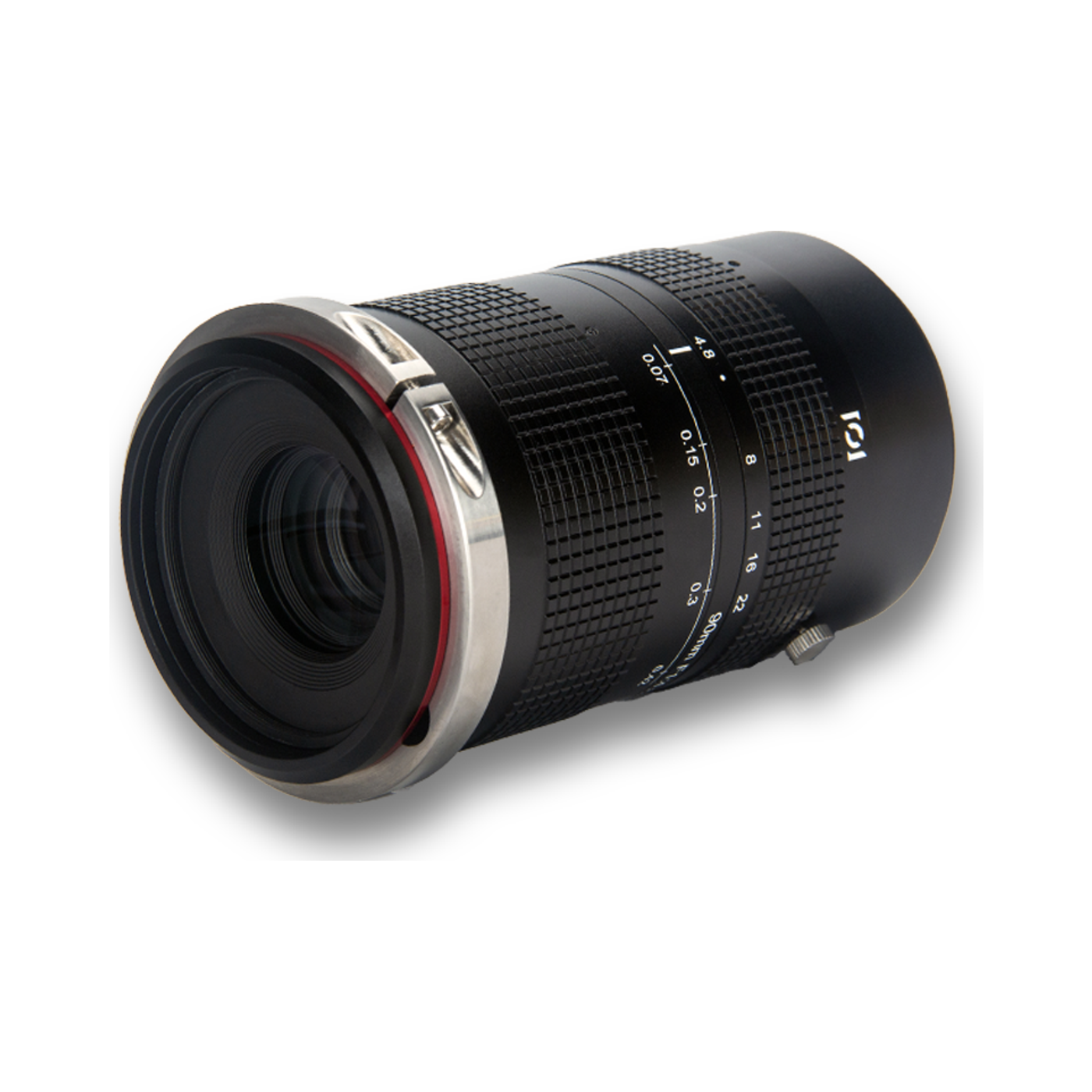

MS9015A 90 мм крупноформатный объектив (φ67, M72×P0.75)
Оптика высокого разрешения для матриц 1.1", 1.2", 4/3" и макро-контроля.
90 ммФокусное расстояние
0.07x-0.42xУвеличение
φ67Размер матрицы
150 МпРазрешение
150 МпРазрешающая способность
M72×P0.75Крепление
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель MS9015A.
- Габаритыφ86.6×(131.9-161.3)
- Резьба под фильтрM62×P0.75
- КреплениеM72×P0.75
Обзор модели
MS9015A — Крупноформатный объектив. В карточке указаны матрица φ67, крепление M72×P0,75, дисторсия менее 0,1%, рабочее расстояние 505,7, увеличение 0,07x-0,42x.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 90 мм |
| Увеличение | 0.07x-0.42x |
| Размер матрицы | φ67 |
| Разрешение | 150 Мп |
| Разрешающая способность | 150 Мп |
| Крепление | M72×P0.75 |
| Диафрагма | 4.8-32 |
| Рабочее расстояние | 505.7 |
| Резьба под фильтр | M62×P0.75 |
| Дисторсия | ﹤0.1% |
| Габариты | φ86.6×(131.9-161.3) |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
