LS1617L-P01

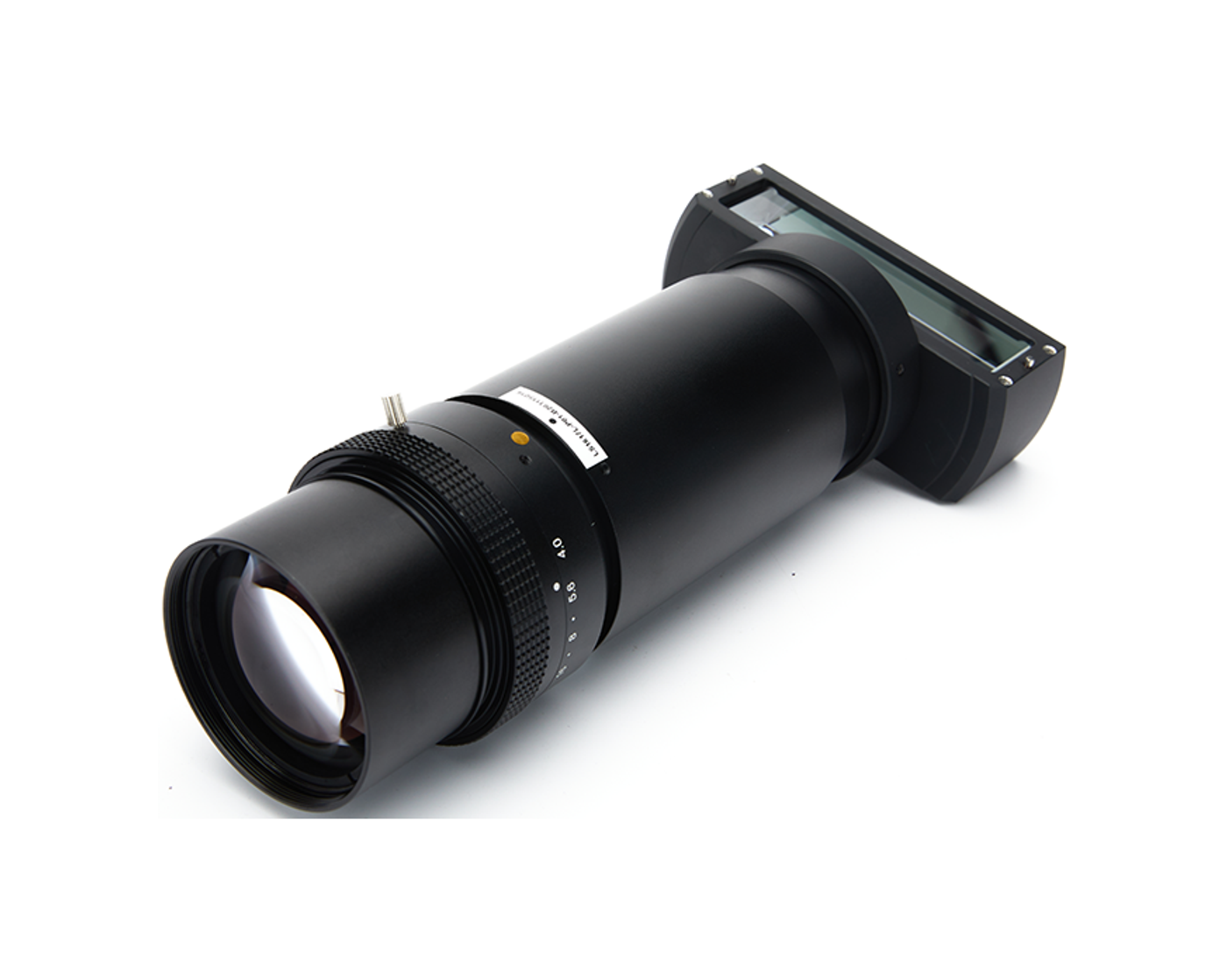

LS1617L-P01 116 мм объектив для линейного сканирования (V-Mount(φ56))
Оптика с большим кругом изображения для линейных камер 4K, 8K и 16K.
116 ммФокусное расстояние
1.45-2Увеличение
V-Mount(φ56)Крепление
4.0-16Диафрагма
48.83Рабочее расстояние
0.001%Дисторсия
Габариты
Чертёж
(по запросу)
(по запросу)
Габаритные размеры
Габаритная длина, диаметр корпуса и рабочий отрезок. Запросите 2D-чертёж или CAD-модель LS1617L-P01.
- КреплениеV-Mount(φ56)
Обзор модели
LS1617L-P01 — Объектив для линейного сканирования. В карточке указаны увеличение 1,45–2, крепление V-Mount（φ56）, рабочее расстояние 48,83, дисторсия 0,001%.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 116 мм |
| Увеличение | 1.45-2 |
| Крепление | V-Mount(φ56) |
| Диафрагма | 4.0-16 |
| Рабочее расстояние | 48.83 |
| Дисторсия | 0.001% |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
