CA2045A

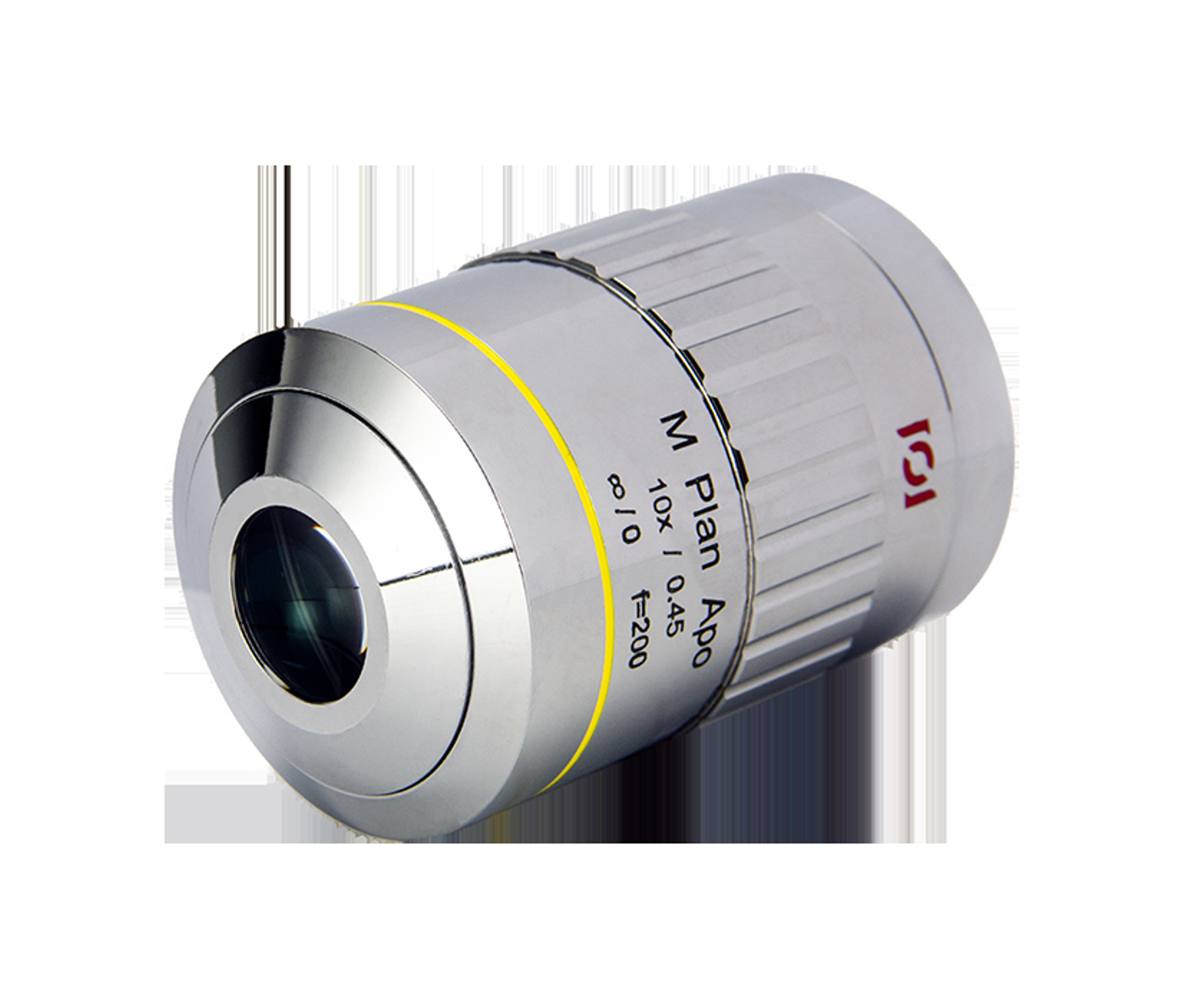

CA2045A 20 мм объектив для микроскопа (1.4", M26×P0.706)
УФ, SWIR, S-mount, ITS и полностью заказные оптические решения.
20 ммФокусное расстояние
10Увеличение
1.4"Размер матрицы
M26×P0.706Крепление
1.4"FOV(H×V) 1.9×1.3; 1.1"FOV(H×V) 1.41×1.06; 2/3"FOV(H×V) 0.88×0.66Поле зрения
Габариты

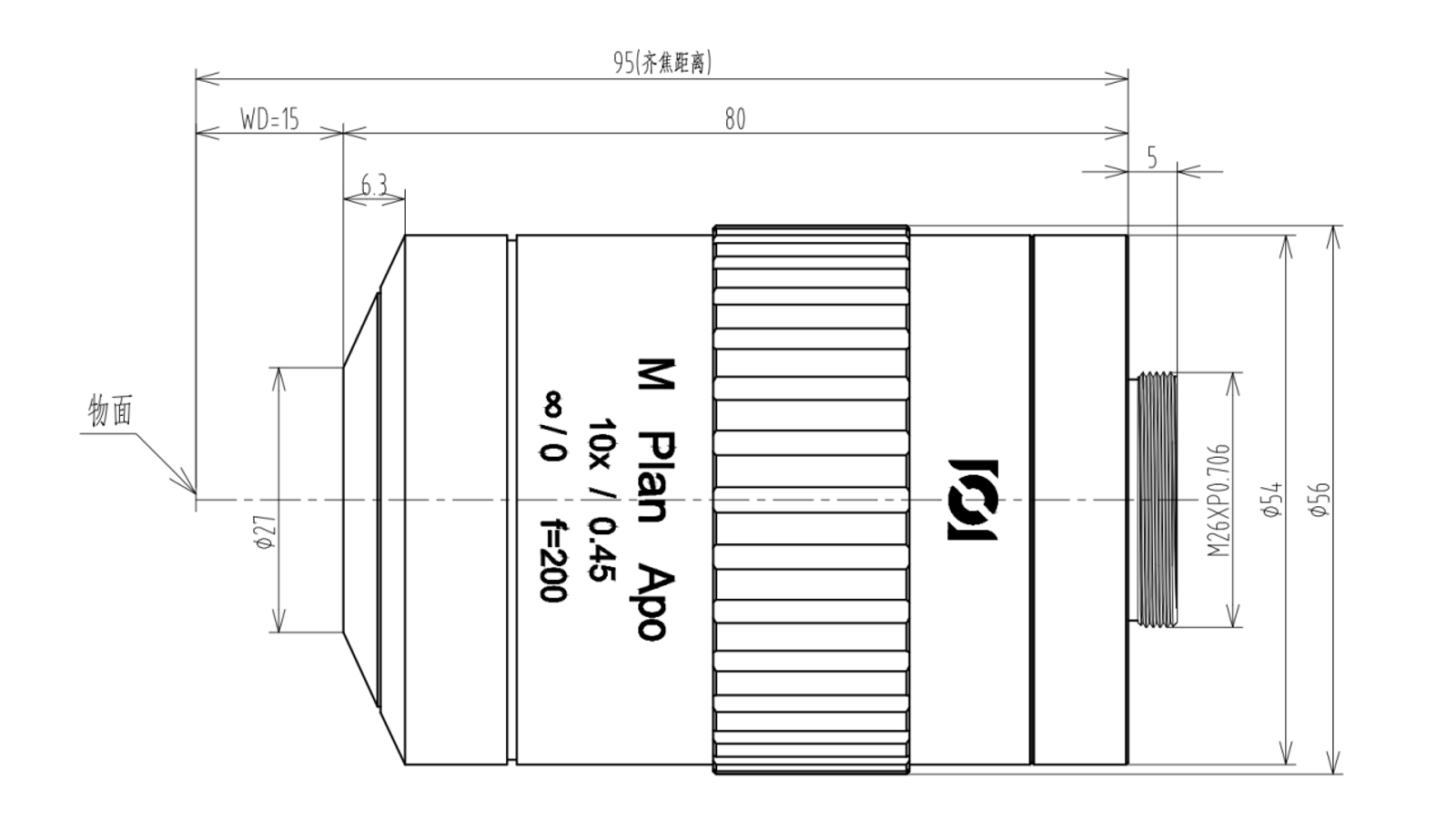

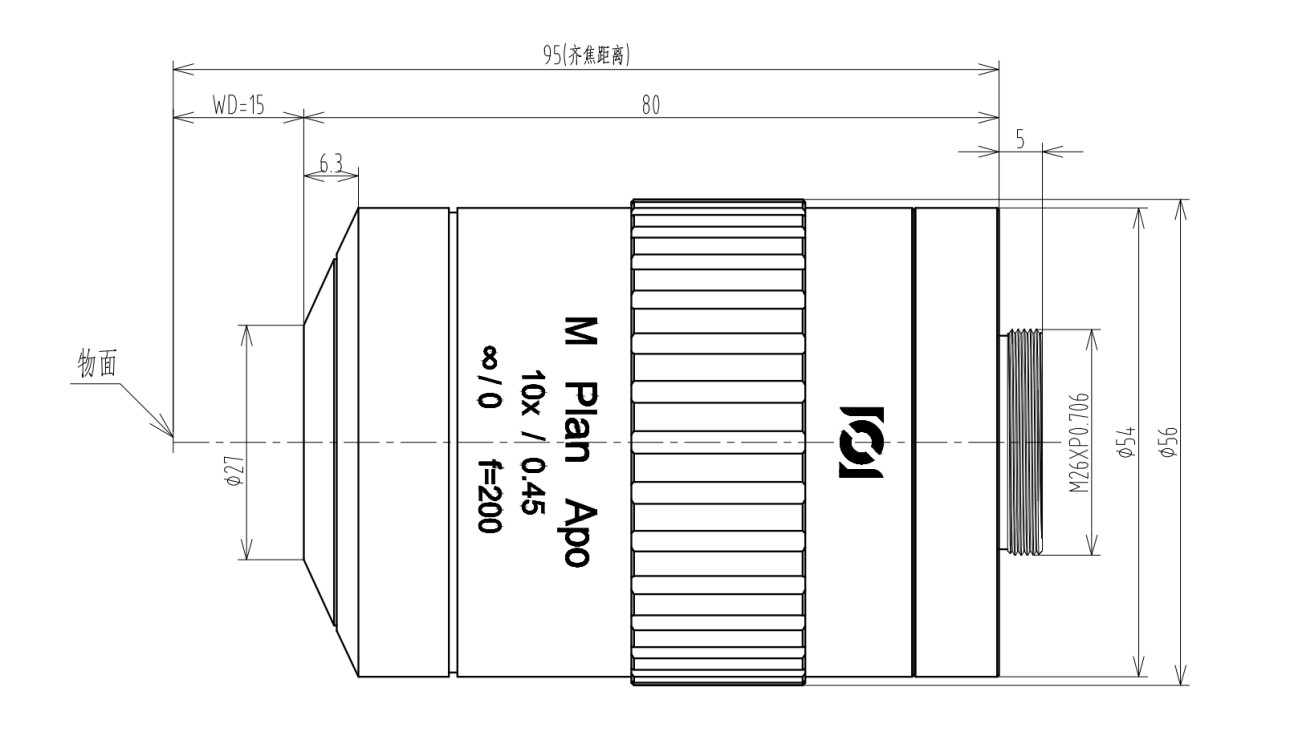

Габаритные размеры
Габаритная длина, диаметр корпуса, рабочий отрезок и размеры резьбы — по чертежу. Нажмите на чертёж, чтобы увеличить.
- КреплениеM26×P0.706
Обзор модели
CA2045A — Специальный объектив. В карточке указаны матрица 1,4", крепление M26×P0,706, увеличение 10, фокусное расстояние 20 мм.
Перед заказом проверим совместимость с матрицей и креплением камеры, рабочее расстояние, чертёж и доступные данные испытаний.
Основные характеристики
| Фокусное расстояние | 20 мм |
| Увеличение | 10 |
| Размер матрицы | 1.4" |
| Крепление | M26×P0.706 |
| Поле зрения | 1.4"FOV(H×V) 1.9×1.3; 1.1"FOV(H×V) 1.41×1.06; 2/3"FOV(H×V) 0.88×0.66 |
Применения
- Машинное зрение
- Автоматический визуальный контроль
- Точные измерения
- Электроника и полупроводники
Документы
- Техническое описание (PDF)
- CAD-модель
- Данные MTF
- Руководство пользователя
Документацию присылаем по почте или в WhatsApp, пока раздел загрузок готовится.
Похожие товары
Нужна помощь с выбором объектива?
Пришлите данные матрицы, рабочее расстояние и задачу — подтвердим, подходит ли CA2045A, или предложим более подходящий вариант.
